无线二次压降测试仪

来源:扬州金力电气   添加时间:2024-04-16 09:31:22   浏览次数:99

无线二次压降测试仪

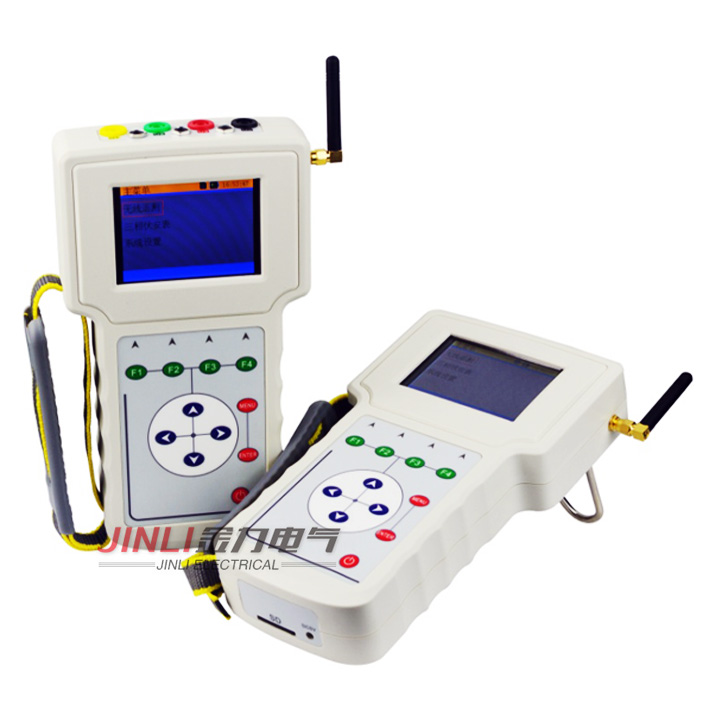

无线二次压降测试仪是分布式无线同步测量电压互感器二次压降以及伏安相位等电参数的仪器,由两台手持测量终端组成,每台手持终端单独使用时,可以当作三相伏安相位表使用。两台同时使用时可以无线同步测量六路电压幅值,相位等参数,可以测量单相或者三相电压互感器二次压降,测试现场不需要在电能表侧和PT端之间拉设临时电缆,从测试原理上杜绝了因拉设电缆可能引起的电网事故,既保证了电能计量的准确性,又不影响电网的AQ稳定运行,解决了传统的PT二次回路压降测试仪测试时拉线工作量大、容易出事故的难题。

无线二次压降测试仪彻底解决变电站内分布式同步测量的问题,无需GPS,无需放电缆来引入参考电压,避免由于电缆绝缘或者操作问题造成的PT二次短路,简单实用。

无线二次压降测试仪又称二次压降在线测试仪、互感器二次压降在线测试仪,单台主机可以完成三相电压、电流、相位、频率、功率、功率因数、三相不平衡度等电参数的高精度测量,具有体积小,重量轻,携带方便,接线简单,测试准确等优点。

无线二次压降测试仪具有如下功能及特点:

● 分布式无线同步测量伏安相位等电参数,无线同步测量六路电压幅值相位,可单相或者三相测量二次压降, 自动计算比差,角差值。

● 单独使用可当作三相伏安相位表

● 无需GPS,避免因天气和高楼等原因,而长时间寻星

● 不需要在电能表侧和PT端侧之间拉设临时电缆,避免由于电缆绝缘或者操作问题造成的PT二次短路

●  采用无线作为通信方式,避免了载波通信方式对二次测量回路的污染,影响电能计量准确性

● 单机同时测量1至3路交流电压;

● 单机同时测量1至3路交流电流;

● 单机测量电压间、电流间、电压与电流间的相位;

● 单机测量频率;

● 单机测量功率;

● 单机显示六角图向量;

● 单机三相不平衡度测量

● 具有抗谐波干扰的功能,在有谐波的情况下,依然保持测量精度

● 电流幅值相位测量zui小可达1mA. 非常适合变电站主变带负荷试验以及新建站或负荷小的站电流测量。

● 可选用无线中继器,解决地下室及屏蔽很好的室内无线通讯问题

● 自动切换量程

● 电压,电流采样全隔离

● 可通过SD卡升级应用程序,测量数据可导出到SD卡。

● 采用3.5寸彩色液晶显示屏

●  内置大容量锂电池,一次充电后,不关屏幕背光时,可以连续工作6小时(开启背光关闭功能,待机时间更长)。

● 工业级工作温度范围: -20 ~ 50℃

2.技术指标

2.1测量范围及误差

类型

测量范围

单位

误差

分辨率

比差

0.001~99.9

%

DX=±(X×1% +Y×1 %±0.02%)

0.001

角差

0.01~999.9

DY=±(X×1% +Y×1%±0.5分)

0.01

电压

5 ~ 600V

V

0.5% x 读数 +5个字

0.1V

电流

0.001 ~ 6A(可扩展)

A

0.5% x 读数 +5个字

0.0001A

有功功率

0.005 ~ 3600

W

0.5% x 读数(PF=1)

0.1W

无功功率

0.005 ~ 3600

VAR

0.5% x 读数(PF=0)

0.1Var

频率

45 ~ 65

Hz

0.02Hz

0.01Hz

相位

0 ~ 360

°

+0.1°

0.1°

无线通讯距离: 1000米(开阔地)

选用无线中继器通讯距离:2000米(开阔地)

2.2工作条件

工作温度:-20 ~ 50℃,相对湿度:0 ~ 95%无冷凝

2.3电源

内置3.7V/6000mAH锂电池,开背光的情况下,zui长连续工作10小时(开启背光关闭功能,待机时间更长)。也可以使用仪器配备的5V/3A交流电源适配器供电。
