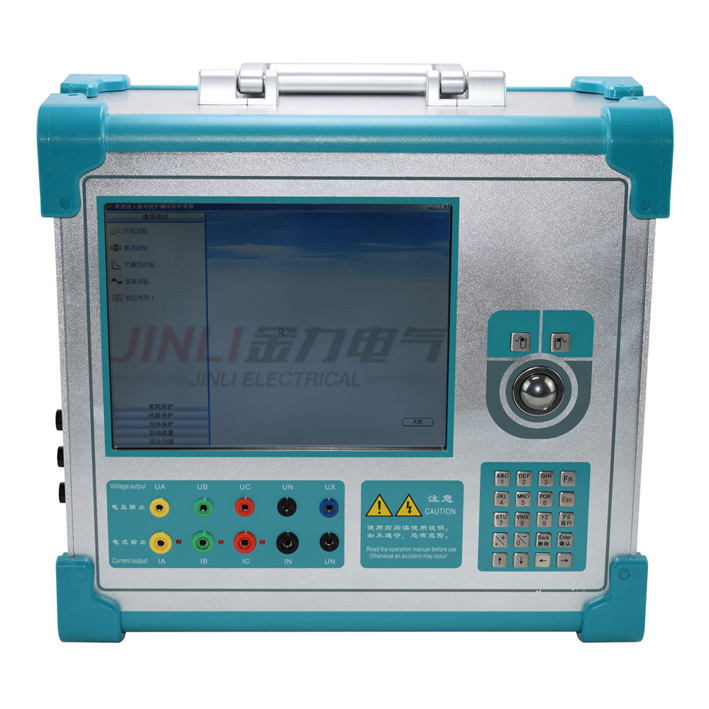

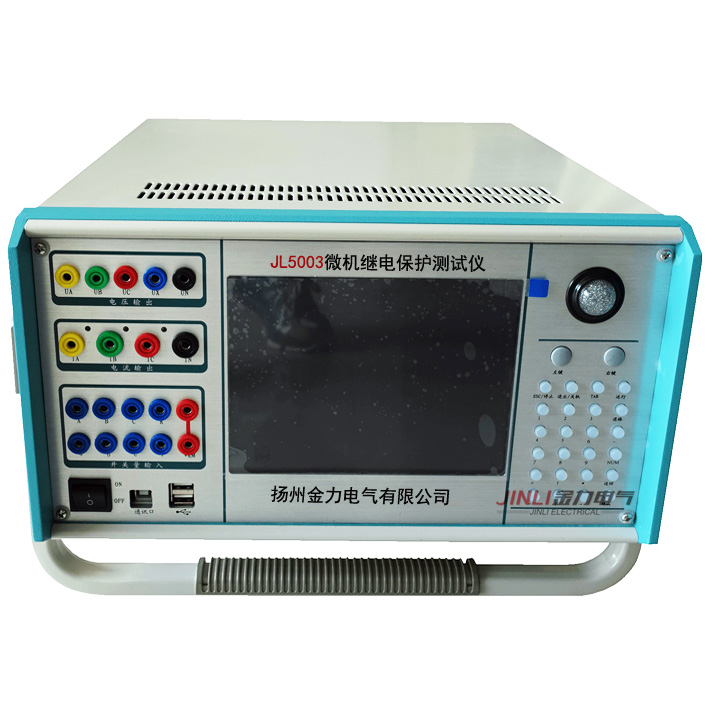

JL5003微机继电保护测试系统
技术特点
n 内置工控机主机为高性能工控机,直接运行中文Windows XP操作系统。功能强大,稳定可靠。
n 单机操作方便装置面板设有轨迹球鼠标,优化键盘以及大屏幕TFT液晶显示器,全中文Windows平台操作软件,操作方便快捷。
n 双操作方式除了单机直接操作进行试验外,装置还可以外接笔记本电脑进行试验,两种方式功能完全相同。
n 高性能主机采用 新型高速DSP控制,运算速度快,实时处理能力强,传输频带宽,控制高分辨率D/A转换,输出波形精度高,失真小,线性好。
n 线性功放输出采用模块式线性功放,而非开关型功放,性能 。功率大,可靠性高,保证了从微小电流到大电流全程都精度优良,纹波干扰小。
n 接口丰富装置面板带有USB口、USB通信接口等,方便数据存取及软件升级,亦可外接其它设备。
n 轻松测试备自投8路开入4对开出,可测试各种备自投装置。测试界面设计美观,可直接显示各种系统主接线图、各开关接点状态、电流电压幅值非常直观方便地测试、记录和显示整个备自投装置的动作过程。
n 功能强大可完成各种自动化程度高的大型复杂校验工作,能方便的测试及扫描各种保护定值,进行故障回放,定时存储测试数据,显示矢量图,联机打印报表等。
n 七路电流电压输出除Ua、Ub、Uc、Ia、Ib、Ic外,还有第四组电压 Ux输出。Ux可用于多种功能,如用于输出各种3U0,做线路保护试验时输出线路检同期电压等。
n 独立直流电源设有一路大功率110V 及 220V直流电源输出。
n 完善的自我保护散热结构设计合理,硬件保护措施可靠完善,具有电源软启动,软件故障诊断及输出闭锁等功能。
n 轻小型一体化结构采用了大量技术及元器件材料,并经专业化的结构设计,因而装置体积小,重量轻,功能全,便于流动试验。
功能与用途
可对各种继电器(如电流、电压、反时限、功率方向、阻抗、差动、低周、同期、频率、直流、中间、时间等)及微机保护进行检定,并可模拟单相至三相的瞬时性、 性、转换性故障进行整组试验。可完成各种自动化程度高的的大型复杂校验工作,能方便地测试及扫描各种保护定值,进行故障回放,定时存储测试数据,显示矢量图,联机打印报表等。
主要技术参数
交流电流输出: 3路,每路40A / 450VA
交流电压输出: 4路,每路AC120V / 80VA
交流输出精度: 0.5%(主量程范围内)
直流电流输出: 3路,每路±10A / 200VA
直流电压输出: 4路,每路±160V / 70VA
直流输出精度: 0.2%(主量程范围内)
相 位: 0~360°
相位精度: <0.2°
输出频率: 0~1000Hz
频率精度: <0.001Hz
叠加谐波: 0~20次
开 入 量: 8路
开 出 量: 4对
独立直流: DC110V/220V,额定电流1.5A
外形尺寸: 410×360×200mm3
重 量: 20kg
