10KV高压环网柜出厂试验报告

来源:扬州金力电气   添加时间:2024-06-11 08:59:26   浏览次数:30

10KV高压环网柜出厂试验报告

产品型号


出厂编号


本产品根据GB3906-2006《3~35 交流金属封闭开关设备》国家标准及本产品技术条件、试验大纲的要求,出厂前作如下检验和试验

序号

检验

项目

技术要求

检验方法

检验结论

1

外观检查

外观检查

箱体内外表面应平整光洁、美观、无锈蚀、无磕碰损伤。

目测


标志

检查

产品铭牌、接线标记、警示标志正确、清晰、完整。

目测


2

防误操作

功能检查

检查负荷开关与接地开关联锁机构是否可靠。检查防误入带电间隔是否可靠。防止带电挂接地线和带接地线合闸。带电显示装置、电磁锁是否正常。

目测及手动操作


3

结构与接线正确性检查

检查零部件应符合图纸要求;产品配线应符合接线方案,接线正确,工艺美观,柜内的元件应符合各自的标准和技术条件。

目测

校验台


4

母线安装及标识正确性

母线截面积选择应符合规定的选择原则;母排无加工裂纹,表面镀层良好;母排排列及涂漆颜色符合要求。

目测


5

机械操作

试验

负荷开关和接地开关各操作5次应无拒分、拒合现象。

手动操作


6

主回路电阻

≤150μΩ

HXGN□-12/630-20

A:   B:   C:

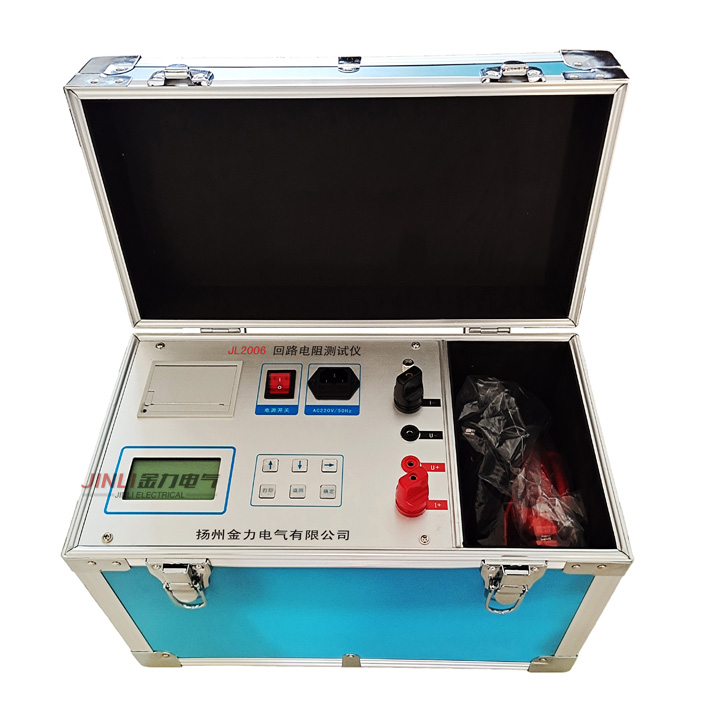

回路电阻测试仪


≤250μΩ

HXGN□-12/125-31.5

7

工频耐压

试验

高压

回路

相对地及相间42KV/1min

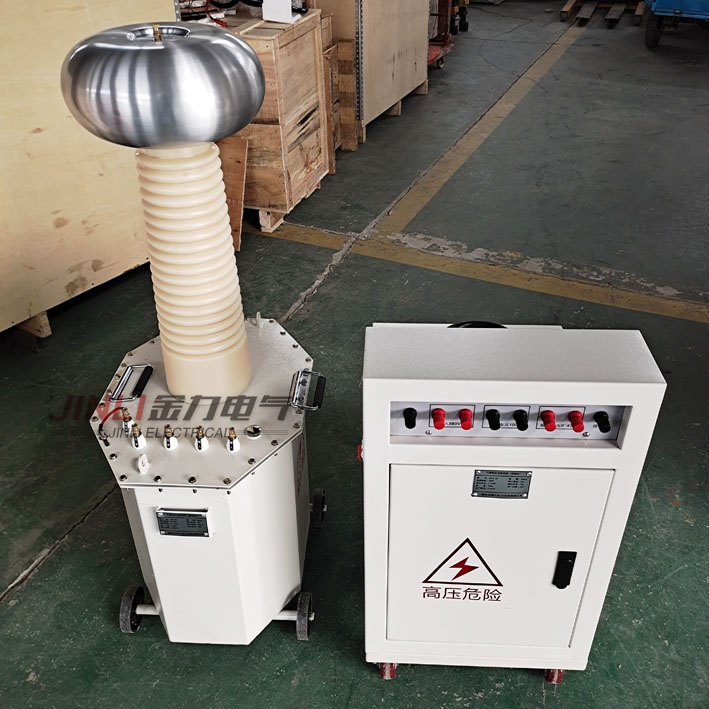

工频耐压测试仪


负荷开关断口48KV/1min

低压

回路

控制回路和辅助回路导电部分与开关底座之间2.0KV/1min


不同回路各导电部分之间、同一导电回路各分断点之间2.5KV/1min

8

绝缘电阻验证

各回路导电部件与地及相间的绝缘电阻≥1000MΩ

实测:MΩ

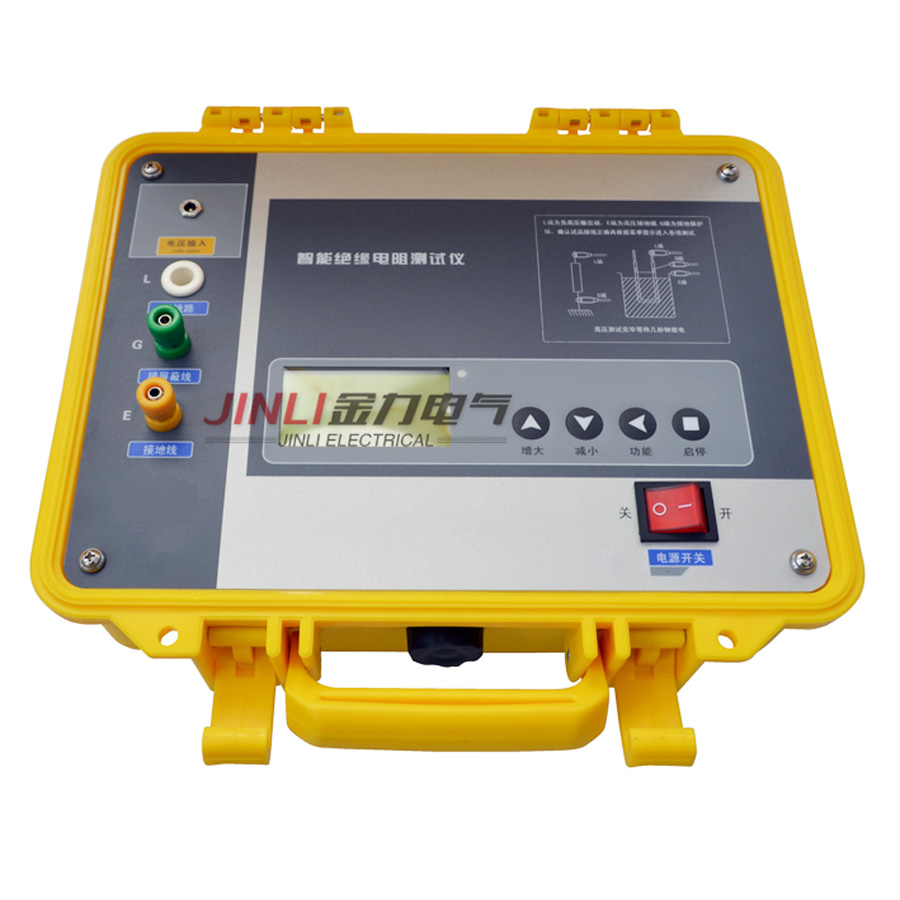

兆欧表


9

接地电阻测试

各接地点牢靠,标志清晰,接地连续性满足≤100mΩ

实测:mΩ

接地电阻测试仪


10

主回路电气间隙

主回路带电部件对地及相间的距离≥125mm

卷尺


11

防护等级

□IP20(¢12)   □IP30(¢2.5)   □IP40(¢1)

塞规


12

随机文件及备件

随机文件资料、配件、备件等均齐全正确

目测


13

产品包装

包装方式、牢固度、标志符合产品相关要求

目测


结论
