7.2KV户内交流移开式金属封闭开关设备出厂试验报告

本产品根据GB3906-2006《3~35 交流金属封闭开关设备》国家标准及本产品技术条件、试验大纲的要求，出厂前作如下检验和试验

序号

检验

项目

技术要求

检验方法

检验结论

1

外观检查

外观检查

箱体内外表面应平整光洁、美观、无锈蚀、无磕碰损伤。

目测

标志

检查

产品铭牌、接线标记、警示标志正确、清晰、完整。

目测

2

防误操作

功能检查

检查断路器手车与接地开关联锁机构是否可靠。检查防误入带电间隔是否可靠。防止带电挂接地线和带接地线合闸。带电显示装置、电磁锁是否正常。

目测及手动操作

3

结构与接线正确性检查

检查零部件应符合图纸要求；产品配线应符合接线方案，接线正确，工艺美观，柜内的元件应符合各自的标准和技术条件且通电动作正确可靠.

目测

校验台

4

母线安装及标识正确性

母线截面积选择应符合规定的选择原则；母排无加工裂纹，表面镀层良好；母排排列及涂漆颜色符合要求。

目测

5

机械操作

试验

真空开关和接地开关各操作5次应无拒分、拒合现象。

手动操作

6

主回路电阻

主回路

≤150μΩ

A:B:C:

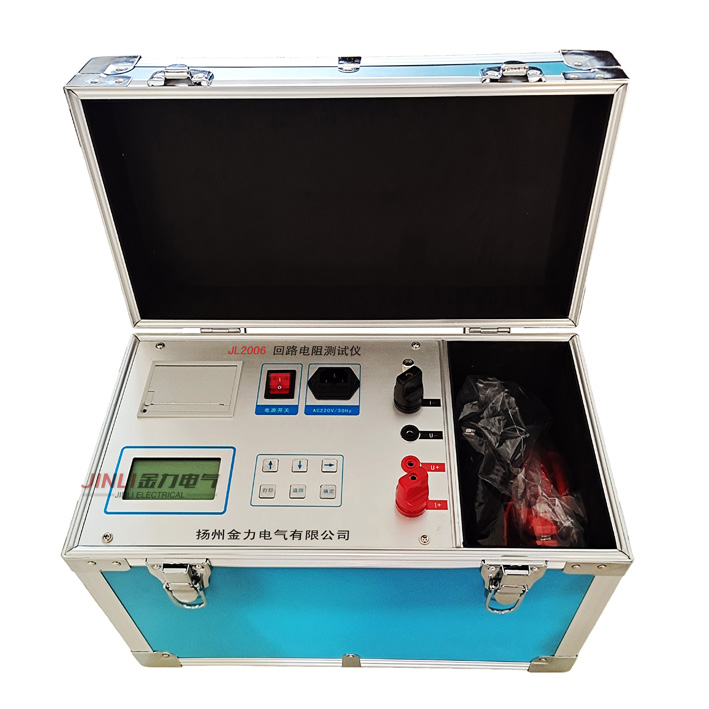

回路电阻测试仪

断路器

≤45μΩ

见断路器试验报告

7

工频耐压

试验

高压

回路

相对地及相间32KV/1min

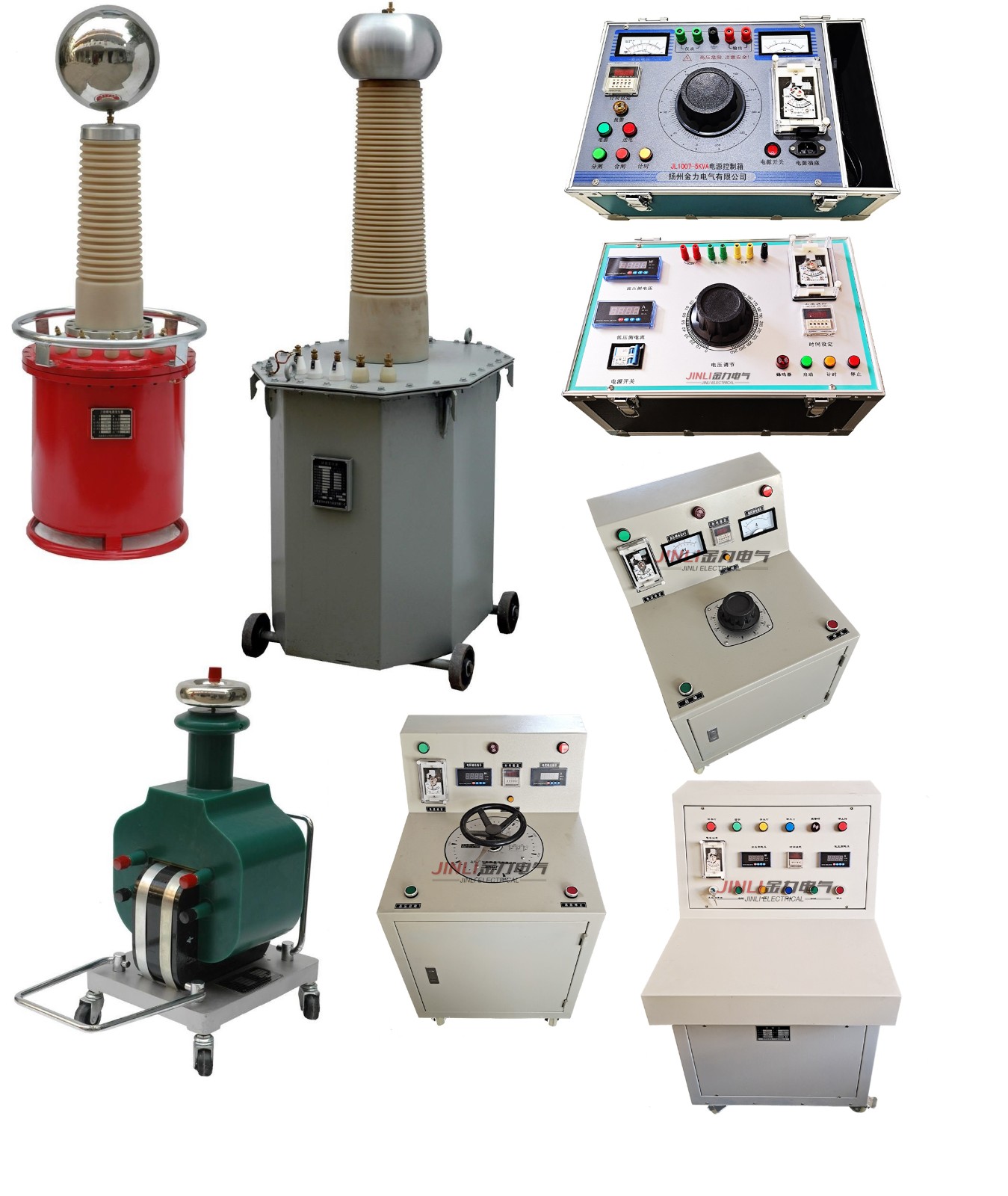

工频耐压测试仪

真空开关断口36KV/1min

低压

回路

控制回路和辅助回路导电部分与开关底座之间2.0KV/1min

不同回路各导电部分之间、同一导电回路各分断点之间2.5KV/1min

8

绝缘电阻验证

各回路导电部件与地及相间的绝缘电阻≥1000MΩ

实测:MΩ

兆欧表

9

接地电阻测试

各接地点牢靠,标志清晰,接地连续性满足≤100mΩ

实测:mΩ

接地电阻测试仪

10

主回路电气间隙

主回路带电部件对地及相间的距离≥100mm

卷尺

11

防护等级

□IP20(￠12)   □IP30(￠2.5)   □IP40(￠1)

塞规

12

随机文件及备件

随机文件资料、配件、备件等均齐全正确

目测

13

产品包装

包装方式、牢固度、标志符合产品相关要求

目测

结论
