武汉XX电气有限公司成功采购我司JL1005-10/50工频无局放试验变压器成套装置一套

武汉XX电气有限公司成功采购我司JL1005-10/50工频无局放试验变压器成套装置一套

JL1005-10KVA/50KV工频无局部放电试验变压器

型号： JL1005－10／50

结构型式：绝缘筒式

相数：单相

频率： 50Hz

额定容量：10kVA

额定输入电压：0.2kV

额定输入电流:  50A

额定输出电压：50kV

额定输出电流:  0.2A

输出波形畸变率：≤3％

工频耐压水平：55kV/1min

运行时间：额定电压、额定电流下可连续运行5min；2/3额定电压、2/3额定电流下允许连续运行

局部放电量:在额定电压下≤3pc, 在80%额定电压下≤2pc

冷却方式：油浸自冷

结构形式：绝缘外壳环氧玻璃丝绕制

温升:＜45K

阻抗电压: ＜10%

空载电流: ＜5%

变压器设计、工艺及加工要点

1、由于高电压小电流变压器属于高电压厚绝缘结构，线圈损耗产生的热量不易传导出来，故要降低绕组导线的电流密度到＜2.2/mm2，达到降低变压器的负载损耗的目的。

2、高压线圈为圆筒式宝塔结构，以防线圈因真空干燥或对地放电试验后出现松动，采用我公司特殊绕制工艺，端部采用油道压紧结构，以防线圈的滑动串动。

3、为确保变压器输出波形畸变小，变压器的磁通密度设计在硅钢片拐点以下，铁心磁密＜1.5T，铁芯采用优质的DQ130－30晶粒取向硅钢片，叠装45全斜接缝，裁剪用纵横乔格线，保证碾压方向一致，叠装后用环氧布带压缠紧烘干，无松动。

4、整体结构为绝缘外壳,绝缘筒采用无捻粗纱缠绕，恒温带压绕制，密度高，泄漏电流小且不易吸潮。

5、主绝缘采用25＃变压器油绝缘，密封胶垫采用航空技术生产氟橡胶，抗磨、耐温、耐压，硬度达70，拉伸强度1Mpa>12，拉断伸长率200，空气压缩变形35，浸25＃变压器油变形50。

6、线圈所用原材料进厂严格把关，确保每盘铜线的直流电阻相等。绕制时，对线圈匝数、导线直径、导线电导率、宽度、纸张以及线圈尺寸等都要严格控制。

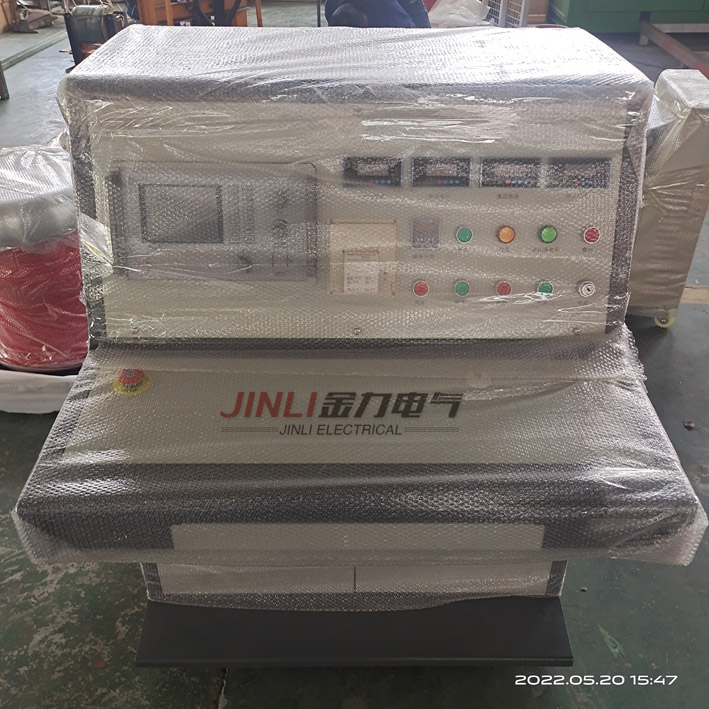

JL1005工频无局放试验控制台是成套工频高电压试验装置的重要组成部件之一，它能按我国工频高电压试验标准GB/T16927.1～1997的要求,完成工频高电压试验的操作,它具有性能稳定，工作可靠，测量精确，操作方便等优点。

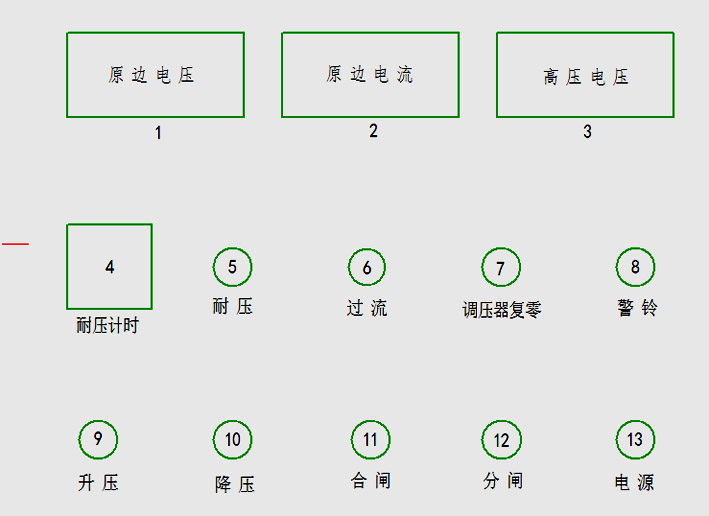

一、面板功能

工频耐压试验装置

1  原边电流                              8 警铃按钮

2  原边电压                              9 升压按钮

3  高压电压                              10 降压按钮

4  耐压计时                              11 合闸按钮

5  耐压按钮                              12 分闸按钮

6  过流灯                                13 电源开关

7  调压器复零灯

二、操作使用步骤(在试验准备工作全部完善后)

1用钥匙开关顺时针开启带锁电源钥匙开关,电源指示灯“分闸”指示灯亮,表明控制台已处于带电状态。

2 调压器复零灯是否亮，如不亮，按“降压”按钮，使调压器回零；调压器复零灯亮，按“合闸”按钮，合闸按钮亮，指示已有高压输出。

3按“升压”按钮，升压按钮亮，调压器开始升压。

4面板上的三个表分别指示试验变压器的“原边电压”、“原边电流”、“高压侧电压”，试验时，观察各表头，当电压升至接近试验电压时，可采用点动升压方式，使电压不致超过试验所需值。

5电压升到试验值后，按下“耐压”按钮进行计时，计时继电器亮，计时时间一到，调压器自动降压，同时蜂鸣器响，伴有滴滴声，降到零位后，需按“分闸”按钮，分闸按钮亮试验即告完成。

6 在试验过程中，如发生异常现象可直接按“分闸”按钮，使主接触器将试验变压器电源切断，过流击穿时，报警指示灯亮，并伴有蜂鸣器报警。

7逆时针关闭电源钥匙开关，切断外接总电源，结束试验。

三、注意事项

1在耐压时或升压过程中，如试品发生击穿，过流继电器立即动作使主接触器将试验变压器电源切断，过流过压指示灯亮并伴有蜂鸣器响，指示被试品已被高压击穿，同时调压器回零指示灯亮，指示调压器正在复零。

2当试品击穿后，如欲再次加压，则需先按分闸按钮，等到调压器复零灯灭燃后，再按合闸按钮才能继续升压。

3主回路电源线应满足zui大输出功率下变压器所取电源功率。

4调节升压时，应缓慢将电压升到额定。

5升压时不能切断主电源，应将电压降到零位后再切断主电源。

6试验结束后，将电压退到零位分闸后，应用接地棒对试品进行放电，在接线检查期间，接地棒必须挂在试验变压器上。

7试验设备必须接地。

四、日常维护及运输

1定期检查设备所有紧固件，以防止试验震动造成零部件的松动。

2试验设备应放在干燥、清洁的场地，不用时应及时做好防雨防尘工作。

3在运输过程中，设备应包装完善，运输时应紧固器件。

4设备发生故障，用户无法修理时，应及时与供方联系，通知供方派人修理。

5操作人员应熟阅说明书，搞清回路原理时，方可进行操作，以保证试验AQ。

截止发稿我公司已经将此次合作的工频无局放试验变压器成套装置一套已发出，并实时跟踪设备的运输情况。

感谢武汉客户对我扬州金力电气有限公司的支持与信任！我们将一如既往的提供好产品，好服务。及时的响应客户的需求，金品质、力天下！
