变频串联谐振耐压试验装置的注意事项

变频串联谐振耐压试验装置应由高压试验专业人员使用，使用前应仔细阅读使用说明书，并经反复操作训练。操作人员应不少于2人，使用时应严格遵守本单位有关高压试验的作业规程。为了保证试验的正确，除必须熟悉本产品说明书外，还必须严格按国家有关标准和规程进行试验操作。

各联接线不能接错，特别是接地线不能接错。否则可导致试验装置损坏。变频串联谐振耐压试验装置使用时，输出的是高电压或超高电压，必须可靠接地，注意操作。当开机且回零后仍然不能升压时，请长时间按下复位键(10秒钟左右)，并使控制箱面板的指示灯正常，即除"高压"以外没有其它红灯亮，然后开始正常操作。

当电压电压大于10V，而还没有进行调谐时，系统会自动失谐，以防止一谐振就产生高压伤害试品甚至对人体带来伤害。变频串联谐振成套装置是运用串联谐振的原理，通过调节变频控制器的输出频率，使得回路中的电抗器电感L和试品电容C发生串联谐振，谐振电压即为试品上所加电压。

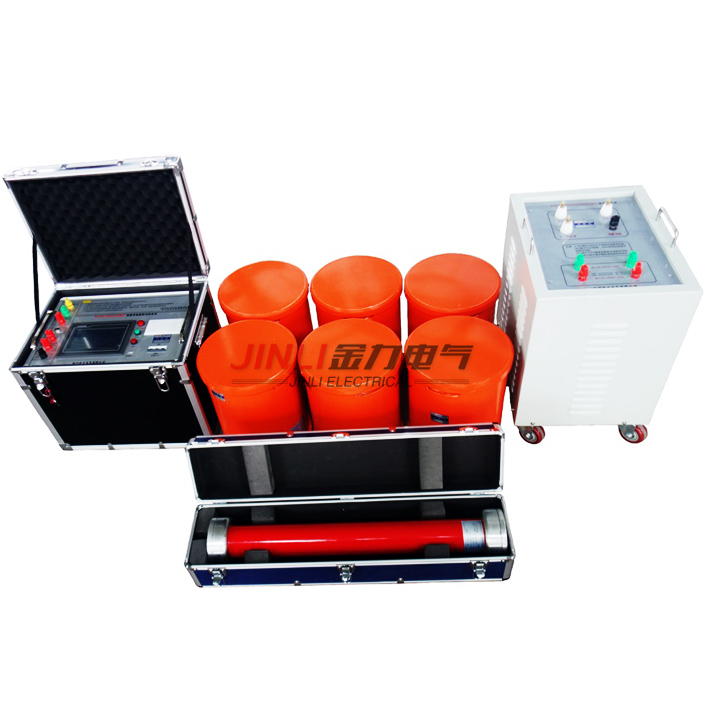

变频谐振试验装置广泛应用于电力、冶金、石油、化工等行业，适用于大容量、高电压的电容性试品，如发电机、电力变压器、GIS和高压交联动力电缆、互感器、套管等的交接试验和预防性试验。整套装置由调频调压电源、激励变压器、电抗器、分压器等组成。

串联谐振电源是利用谐振电抗器和被试品电容谐振产生高电压和大电流的，在整个系统中，电源只需要提供系统中有功消耗的部分，因此，试验所需的电源功率只有试验容量的1/Q。设备的重量和体积大大减少。

串联谐振电源中，不但省去了笨重的大功率调压装置和普通的大功率工频试验变压器，而且谐振激磁电源只需试验容量的1/Q，使得系统重量和体积大大减少，一般为普通试验装置的1/10-1/30。
