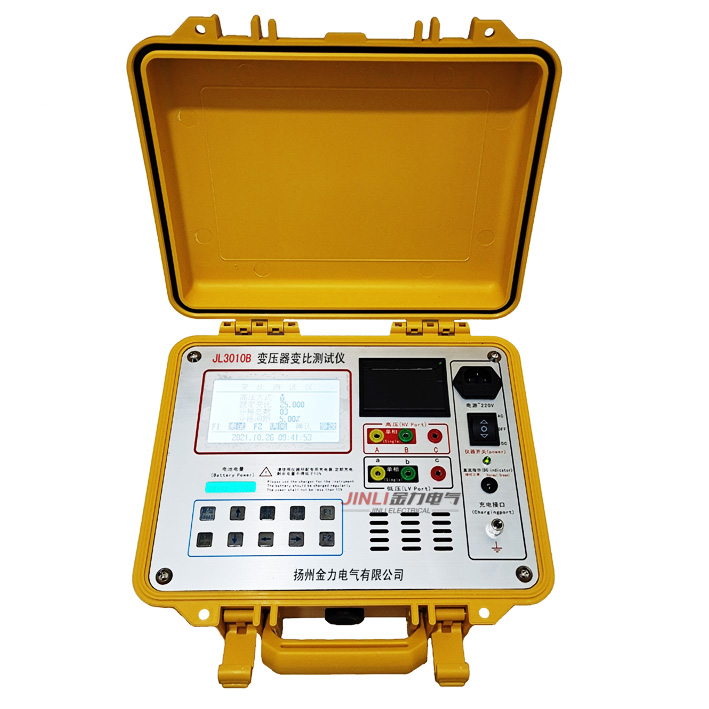

如何使用变压器变比测试仪进行测试？

变压器变比测试仪是一种交流低压测试，有助于找出高压绕组与所有其他空载绕组的比率 。它是一种单相和三相变压器测试，可用于测量单相和三相分布中的励磁电流、匝数比和绕组极性。实际上，它可以逐相测试电流、电位以及分接变压器。匝数比测试仪是一种用于对每个绕组的每个抽头进行测试以及测量绕组之间的匝数比的设备。

这些比率测量可以在应通过将感应读取电压，除以施加电压值来计算的整个抽头位置中进行。但是这种变比测试是专门针对三相变压器进行的，使用三相匝数比测试仪一次进行一次，直到完成所有三相变比测量。

通常匝数比测试可以用变比测试仪采用以下方式，包括：隔离设备，对所有进出线电缆进行接地工作。将 H 指定的三相测试线连接到一端，并确保它正确地对齐线路。现在把另一端的X指定的三相测试连接起来，看看它是否对线。将所有 H1、H2、H3 测试连接到相应的 H1、H2、H3 变压器套管或端子。

如果存在 H0 端子或套管，可以连接 H0 测试线。之后将X1、X2、X3 表笔分别连接到X1、X2、X3 变压器套管或端子上，并同时连接X0。测量所有分接位置的匝数比。确认测量比例在计算比例的 0.5% 以内。

在变压器的半成品、成品生产过程中，新安装的变压器投入运行之前，要根据电力相关规程进行匝数比或电压比测试，以便检测变压器匝数比的正确性、分接开关的状况、变压器是否匝间短路、变压器是否可以并列运行等，这就需要使用变压器变比测试仪产品对其进行测试。

其作用包括了：可精确测量各种配电变压器的容量，无源测量，方便、精确。内部自带电源、自动产生三相大功率测试电源；可测量各种类型的变压器的空载电流、空载损耗、短路电压、短路损耗。

可自动进行波形畸变校正、温度校正、电压校正、电流校正，操作人员只需要根据变压器类型输入校正指数，仪器即可自动计算出校正后的结果，非常适合没有稍大容量变压器短路试验条件的单位。自动测量接线组别和进行组别变换；输入标准变比后，能自动计算出相对误差。
