串联谐振和并联谐振之间的区别及应用

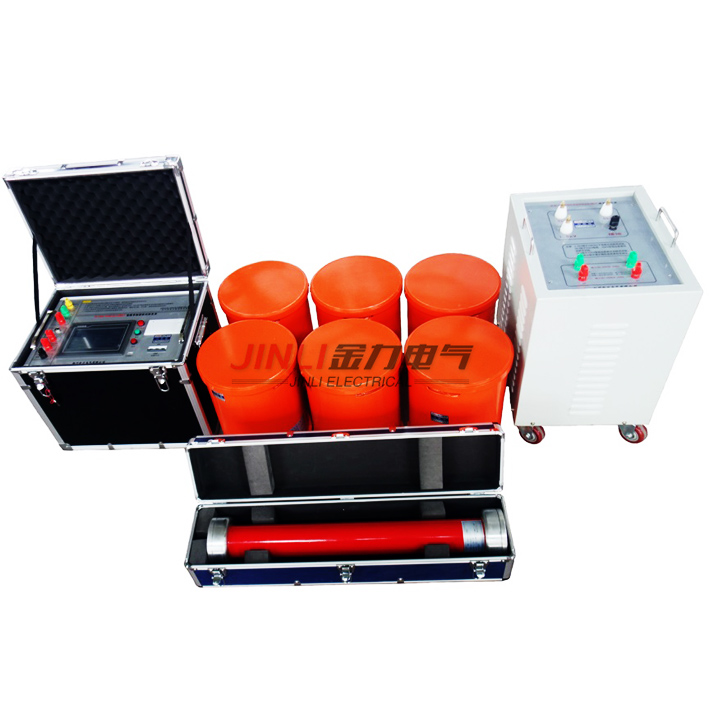

变频串联谐振是通过励磁变压器和电抗器形成串联电路（L），再与被试物（C）并联形成谐振电路。通过调节测试电源的频率，使回路电感L与被测物的电容C谐振，从而获得高电压。变频串联谐振试验装置由变频控制单元、励磁变压器、电抗器、电容器分压器和补偿电容器组成。

通过改变电抗器的串并联，适用于不同的场合。变频串联谐振装置广泛应用于电力、铁路电气化、钢铁、机械、冶金、石油、化工等行业。适用于高压、大容量电容测试对象的交流耐压测试。

串联谐振的特点：由于感抗等于容抗，阻抗达到很小的值，具有纯电阻特性；在恒压情况下，电路中的电流达到一个很大的值，就是谐振电流；由于谐振时容抗等于感抗，所以电感上的电压等于电容上的电压，电感和电容上的电压与电阻有关。如果感抗和容抗远大于电阻，则电感和电容上的电压可能远大于电源电压。因此，串联谐振也称为电压谐振。

并联谐振的特点：并联谐振时，电路总电流小，与电压同相，即电路总阻抗达到较大值，电路呈阻性；支路电流与总电流的倍数就是谐振电路的品质因数Q，所以并联谐振也称为电流谐振。因此并联谐振不会产生危害设备的谐振过电压，功率因数达到较大值，可应用于电流检测测试。

RLC串联电路中的感抗和容抗可以相互抵消，即ω L-1 / ω C = 0。此时串联电路中的电抗为0，电流电压相同相位，称为串联谐振。RLC并联电路中的感抗和容抗可以相互抵消，即1 / ω L - ω C = 0。此时并联电路的电抗为0，电流和电压同相，即称为并联共振。

当串联谐振的有效值电流较大，并联谐振的电压有效值较大时，串联谐振的L、C端可能会出现高电压，并联谐振的L、C两端可能会出现过电流。
