继电保护测试仪异常现象的处理

电流某相插孔间报警灯亮，并有报警声。此相电流开路或负载超过实际输出范围,检查接线及负荷后再试。功放电源一投或一输出电压立即跳开功放，电源指示灯闪烁红光并有报警声。弹开功放按钮,检查电压回路有否短路或严重过载。

测试过程中，跳开功放电源： 首先软件停止操作输出，然后弹起功放按钮,自保护信号应复归，电源指示灯发。绿光并停止报警声。再按下功放按钮，再继续试验。若弹起面板功放按钮后，不能 复归自保护信号，或再次按下按钮后，自保护再次动作，应考虑是否大电流长时间输出。

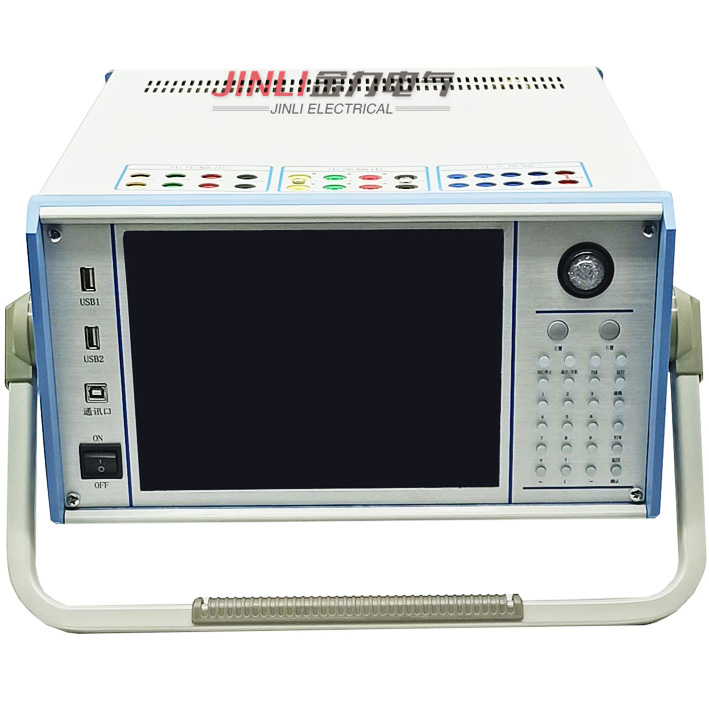

继电保护测试仪装置由内嵌工控机或外接PC机控制，采用单机箱、模块化结构，面板8.4 吋彩色LCD显示。图形窗口操作界面，操作简便，内置虚拟键盘，仅用鼠标即可进 行操作。备有扩展串口及USB口可与其它PC机通讯，试验结果可上传。

软件可通过 Internet 网络进行本地升级。D/A 位数高，电流、电压精度好，功放采用直接耦合放大，交直流两用，能很好地仿真电力系统的暂态过程，超大的电流源输出功 率及良好的宽频幅频特性，使其不但能对各类微机型保护进行特性和整定值的检验，也适用于常规电磁型等保护及自动装置的特性及整定值校验。

二次调度中所有单个元件的测试(电流、电压、时间、差动、平衡、负序、距 离、功率方向、反时限、频率、同期、重合闸等继电器)。整组传动，能摸拟各种简单或复杂的瞬时性，转换性故障，可在基 波上叠加暂态直流分量。随意叠加各次谐波，叠加初始角及含量在线可控。可分相输出不同频率交流量、交直流两用。
