回路电阻测试仪的使用规定

电力系统中普遍采用常规的双臂直流电桥测量变压器线圈的直流电阻、高压断路器的接触电阻，而这类电桥的测试电流仅为mA级，难以发现变压器线圈导电回路导体截面积减少的缺陷。在测量高压开关导电回路的接触电阻时，由于受到油膜和动静触点间氧化层的影响，测量的电阻值偏大若干倍，掩盖了真实的接触电阻值。

根据《DL / T 845.4一2004中华人民共和国电力行业标准电阻测量装置通用技术条件》。回路电阻测试仪对断路器、隔离开关接触电阻的测量电流作出不小于100A的规定，以确保测量的准确度。回路电阻测试仪是根据中华人民共和国电力执行标准DL/T845.4-2004，采用高频开关电源技术和数字电路技术相结合设计而成。

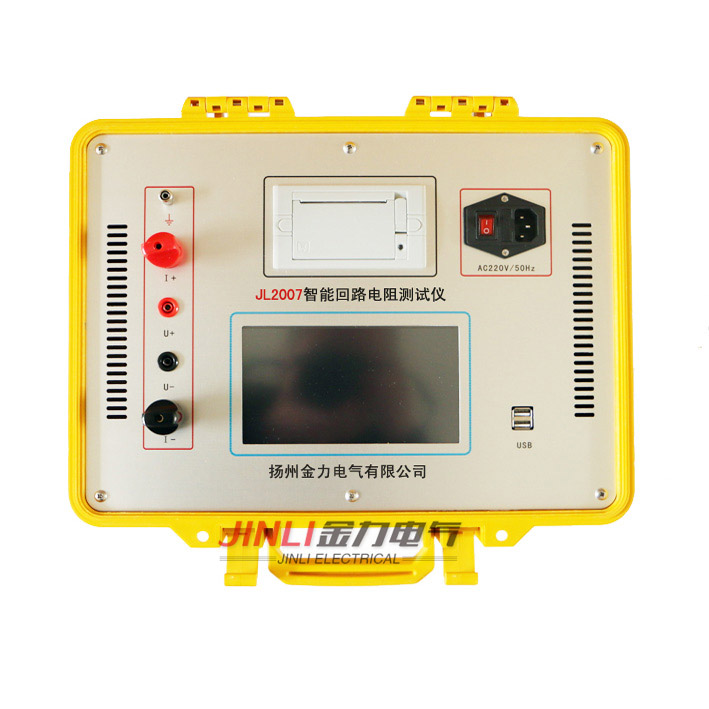

它适用于开关控制设备回路电阻的测量。其测试电流采用国家标准推荐的直流100A。可在电流100A的情况下直接测得回路电阻，并用数字显示出来。回路电阻测试仪是用于开关控制设备的接触电阻、回路电阻测量的仪器，测试电流采用国家标准GB763推荐的100A直流，可在 100A，200A，300A,400A,500A或600A电流的情况下，直接测得回路电阻或者接触电阻，并直接显示。

还可保存到仪器上，组数为 100组，保存的数据可通过RS232接口与上位机通讯，将数据上传至电脑保存或打印。该仪器测量准确、性能稳定，适合电力、供电部门现场高压开关维修和高压开关厂回路电阻测试的要求。

电力系统许多大电流电气设备在预防性试验和交接试验中需要准确测量回路的电阻值。断路器是电力系统重要的电气设备，依照标准《JJG1052-2009回路电阻检定规程》、国标GB763、GB50150和电力行业标准DL/T596对断路器导电回路电阻的测量均作了规定：应采用直流压降法测量，电流不小于100A。

设备需要运输时，建议使用本公司仪器包装木箱和减震物品，以免在运输途中造成不必要的损坏，给您造成不必要的损失。在运输途中不使用木箱时，不允许堆码排放。使用本公司仪器包装箱时允许堆码层数为二层。运输设备途中，仪器面板应朝上。

设备应放置在干燥无尘、通风无腐蚀性气体的室内。在没有木箱包装的情况下，不允许堆码排放。设备贮存时，面板应朝上。并在设备的底部垫防潮物品，防止设备受潮。
