交流接地电阻测试的规范要求及测量意义

交流接地电阻测试(TheACGrondContinuityTest)

接地电阻测试主要在量测器具接地线与机壳之间的接触电阻,量测的方式是依照欧姆定律的原理,在接触点上流过一个电流,然后分别量测电流和接触点的电压值,再依照欧姆定律算出电阻值。通常是流过一个较大的电流,模拟器具发生异常时所产生异常电流的状况,作为测试的依据。如果器具上接地线的接触电阻能通过这种恶劣环境的测试,在正常使用的条件下,这台器具应较为AQ。下列的各种状况必须使用“交流接地电阻测试仪”量测器具上接地线的接触电阻:

带设计时的功能测试,确定设计的产品能达到要求的条件。

生产时的规格测试,确认生产的产品能达到要求的标准。

品保时的确认测试,确认产品的品质能符合安规的标准。

维修后的AQ测试,确认维修后的产品能符合安规的标准。

不同的接地电阻测试仪产品有不同的技术规格,基本上安规规范要求在接触点上流过一个恒定的电流,这个电流必须维持一段规定的时间。假如在规定的时间内,接触点的电阻保持在规定的规格内,就可以确定在正常条件的状况下运转,器具应该较为AQ。适当设计和妥善的施工,可以让使用者免受意外触电的威胁。

测量接触电阻虽然可以用一般的电阻表测量,但是电阻表所能输出的电流通常都很小,不符合安规规范的要求,无法被安规检验机构认可,必须使用接地电阻测试仪测量。一般使用者会经常触摸到器具,其接地电阻测试规格除了CSA的规范要求30安培外,大多数的安检机构(比如UL、BSA、TUV、VDE等)都要求25安培,而接触点的电阻值必须低于100mQ,同时电流必须持续60秒,而电阻值必须维持在100mQ以下。

而使用者不易触到的器具的规格,通常都比较宽松,一般都要求电流为10安培,而接触点的电阻值低于500mQ,但是时间仍为60秒。国际上仍然有些规格高与上述标准,而以器具的额定输入电流的5倍测试的标准,而接触点的电阻值仍为100mQ,测试时间为60秒。这些大多数为电机类的器具,其危险较高,所以规格的要求较一般性的器具为高。

在目前的世界上的安规规范中,有些特别要求先量测接地线的接触电阻,接触点的电阻必须符合规定后,才能进行“耐压/绝缘测试”。这主要在防止因接地线未接妥,而误以为耐压或绝缘良好。驰宇电力也生产这类“耐压测试仪”,但是这类耐压测试仪上的接地电阻的测试规格,安检机构通常只要流过0.1安培电流而电阻值只要低于1Ω即可,而不需要按照正式的接地电阻测试的规格。

接地电阻测试仪有输出交流和直流两种形式,两种形式都能正确量测出接触的电阻值。但是两种形式对于不良接触点的破坏性有着显著的不同。因为电阻值的计算基准为电压和电流的有效值,而直流的有效值和波峰值相同,然而交流的波峰值为有效值的1.414倍。所以交流在波峰时,其电流值同样为直流的1.414倍。以交流的波峰点为两者对于接触点所产生的能量做比较时,依照功率的定理(功率=电流的平方倍×电阻)计算时,交流波峰瞬间对于接触点所产生的能量为直流的2倍。

目前安检机构虽然允许两种形式的接地测试仪都可以使用,但是在选择接地电阻测试器规格中却特别推荐使用交流的测试仪,以上所述为主要原因。其次:一般的器具大多是以商用电源(市电)做为电力供应,而商用电源本身就是交流电,所以用交流电作为测试的方式,完全符合实际的使用条件。

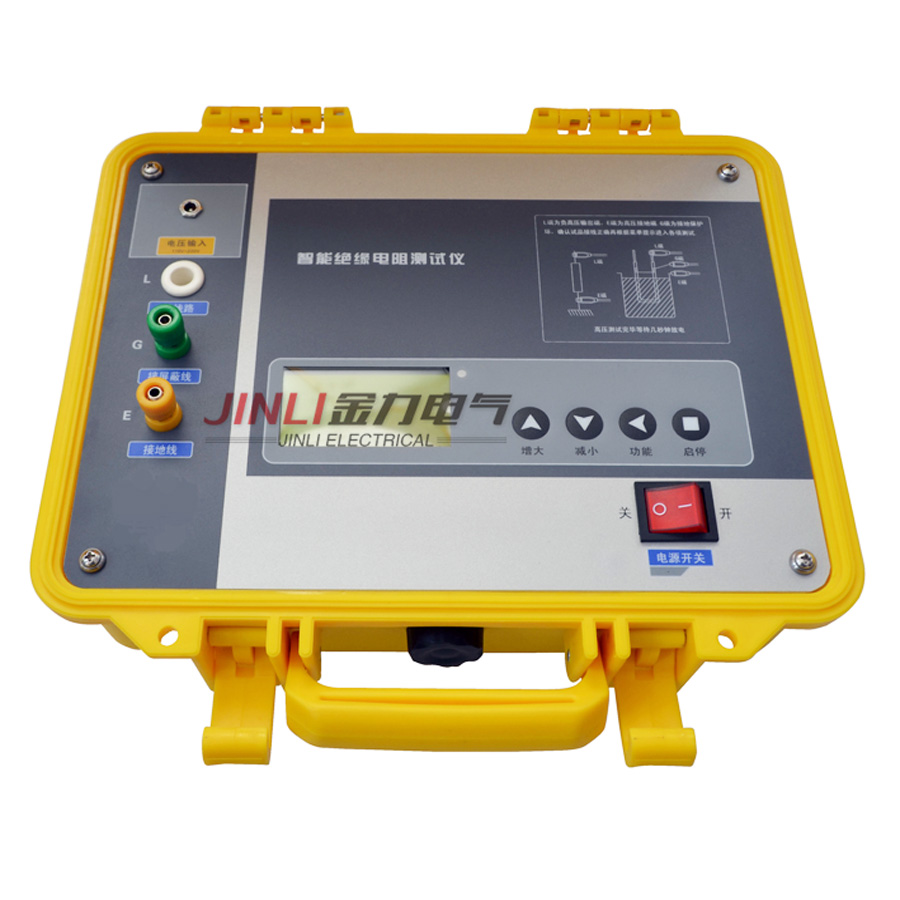

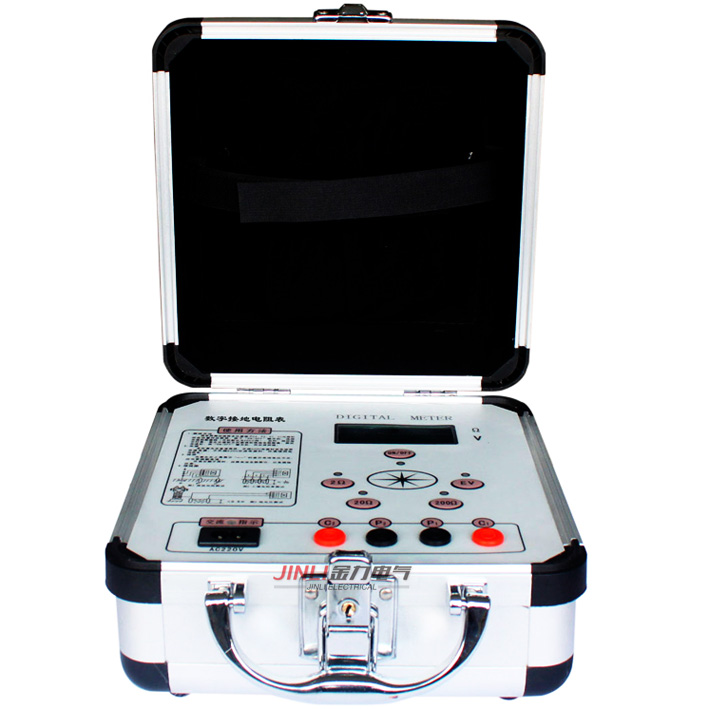

2571 数字接地电阻表.jpg
