低压电缆故障测试仪的工作原理

来源:扬州金力电气   添加时间:2024-07-19 09:11:57   浏览次数:505

低压电缆故障测试仪的工作原理

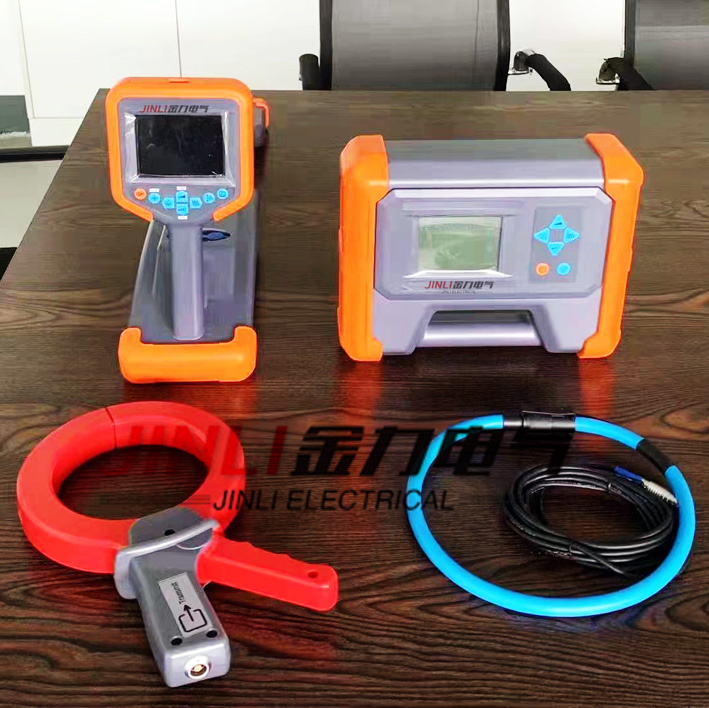

低电压电缆故障测试仪是由发射机、接收机、定位探测架组成。适用测试对象为具有金属导体(线对、护层、屏蔽层)的各种光缆、电缆,其主要功能为对地绝缘不良点的定位测试,线缆路径的探测。

低电压电缆故障测试仪工作原理

一、寻迹原理(zui大信号法)

我们知道,当交流电流在导体中流过时,将会在导体周围产生交变的磁场,并且该磁场的磁力线都是以该导体为同轴的。此时如果将一电磁线圈放入该磁场中,线圈的两端就会产生感应电压。移动感应线圈,当线圈的方向与磁力线方向相同时,线圈两端产生的感应电压将会zui大。也就是说,当线圈方向与导体方向垂直时,感应电压zui大;当线圈方向与导体方向平行时,感应电压zui小。由此我们就得到了“zui大信号法”来探寻埋地电缆的轨迹。

二、定位原理

1. 差分电位法

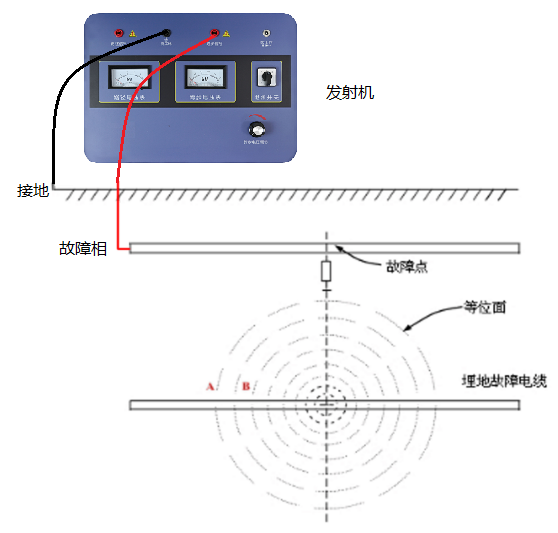

如果一埋地电缆发生接地故障,我们可以利用电位差法找出故障点。方法是在故障电缆的测试点与地之间加上测试电压,那么在电缆的入地点周围将会形成以入地点为同心的分布电场。该电场中半径相同的任意点之间不存在电位差,但半径不同的任意两点间却存在电位差(如图中A、B两点),而且当两点间距固定时,两点离中心越近电位差越强。

利用这一特点,我们就可以移动A、B两点逐渐向中心点逼近。当故障点恰好位于A、B两点中间时,电位差变为零。如果继续移动越过故障点时,电位差极性将会反相,如此来回移动就可准确判断出接地点。

2. 声磁同步测试法(需高压脉冲发生器和定点传感器配合)

当电缆呈现高阻故障,必须使用冲击闪络法检测故障时,故障点对地放电将会对地面产生轻微的震动,此时可以利用声磁同步方法找出故障点。
