继电保护测试仪的工作原理和使用注意规定

继电保护测试仪的工作原理和使用注意规定

继电保护测试仪使用注意规定
1、为防止继电保护测试仪运行过程中机体感应到静电，测试前主机应通过接地端子可靠接地；

2、输出36V以上电压时注意，防止触电事故；

3、严禁将电压测试通道短路，严禁打开电流测试通道。严禁将交直流电源引入继电保护测试仪的电压源、电流源、外部输出插孔，否则可能损坏继电保护。测试仪；

4、为保证测试的准确性，应断开保护装置的外电路，电压N和电流N应同点接地；

5、注意保持机箱侧面通风口的气流通畅，请勿堵塞通风口，以免影响散热；

6、大电流单相输出或并联输出后，确保继电保护测试仪至少有30秒的散热时间，再进行下一次测试；

7、测试过程中请不要频繁开关电源，以免损坏继电保护测试仪或降低测试精度；

8、测试过程中，如遇异常情况，应立即切断电源；

9、请勿将继电保护测试仪置于露天及被雨淋湿；

10、继电保护测试仪工作异常时，请及时与我公司联系，切勿自行维修。

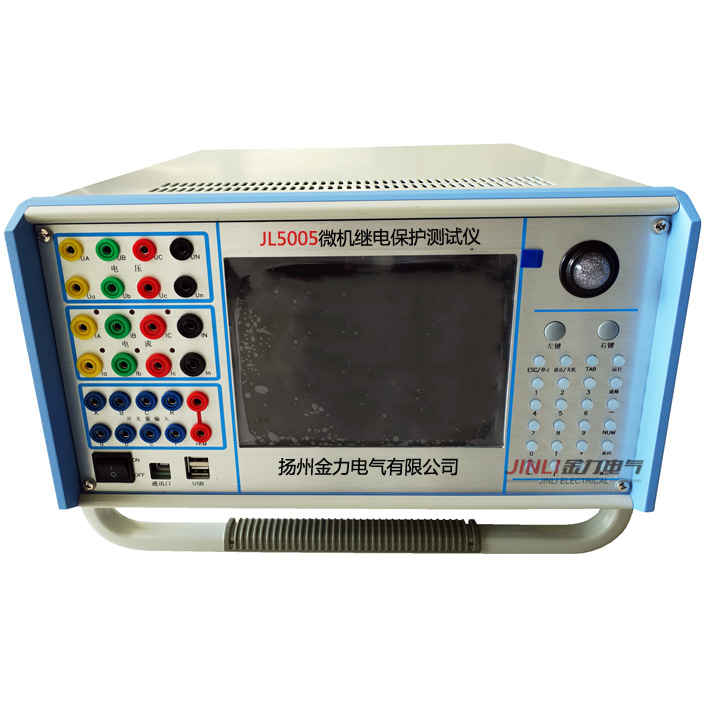

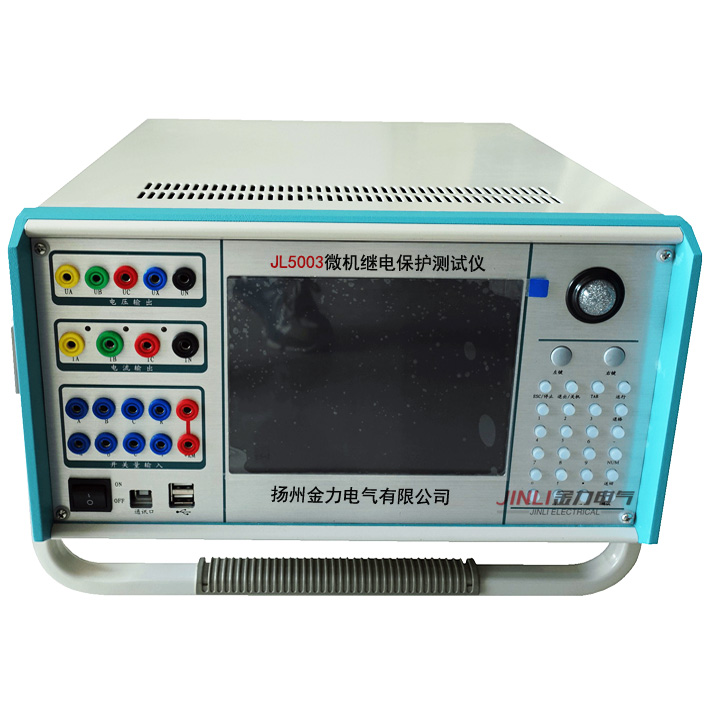

微机继电保护测试仪输出部分采用DSP控制，运算速度快，实时数字信号处理能力强，传输频带宽，控制高分辨率D/A转换。输出波形精度高，失真小线性好。采用了技术和精密元器件材料，并进行了化的结构设计，因而装置体积小、重量轻、功能全、携带方便，开机即可工作，流动试验非常方便。

微机继电保护测试仪特点

1.电压电流输出灵活组合输出达6相电压6相电流，可任意组合实现常规4相电压3相电流型、6相电压型、6相电流型，以及12相型输出模式，既可兼容传统的各种试验方式，也可方便地进行三相变压器差动试验和厂用电快切和备自投试验。
2.操作方式装置直接外接笔记本电脑或台式机进行操作，方便快捷，性能稳定。
3.新型高保真线性功放输出端一直坚持采用高保真、高可靠性模块式线性功放，而非开关型功放。不会对试验现场产生高、中频干扰，而且保证了从大电流到微小电流全程都波形平滑精度优良。
4.高性能主机输出部分采用DSP控制，运算速度快，实时数字信号处理能力强，传输频带宽，控制高分辨率D/A转换。输出波形精度高，失真小线性好。采用了大量技术和精密元器件材料，并进行了化的结构设计，因而装置体积小、重量轻、功能全、携带方便，开机即可工作，流动试验非常方便。
5.软件功能强大可完成各种自动化程度高的大型复杂校验工作，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。6相电流可方便进行三相差动保护测试。
6.具有独立直流电源输出设有一路110V 及220V可调直流电源输出。
7.接口完整装置带有USB通讯口，可与计算机及其它外部设备通信。
8.完善的自我保护功能散热结构设计合理，硬件保护措施可靠完善，具有电源软启动功能，软件对故障进行自诊断以及输出闭锁等功能。
