无局放试验变压器的检验规则及试验方法

在下列情况下需要进行型式试验：新结构产品投产前;结构、原材料、工艺方法变更时；停产1年的产品再次投产时；连续生产的产品每3年进行一次;法定产品质量监督检验部门认为需要时。无局放试验变压器型式试验的项目和技术要求规定进行。

无局放试验变压器试验项目：外观检查；电压比及绕组连接组标号检定；绕组电阻测量；绝缘电阻R60测量；变压器油介电强度及介质损耗因数tg测量；六氟化硫气体水分含量及气体泄漏测量；外施耐压试验；感应耐压试验；空载电流及空载损耗测量；短路阻抗及负载损耗测量；密封试验；局部放电测量；总损耗1h的温升试验；额定输出电压波形谐波分析。

制造厂对生产的每台产品进行检验。出厂例行试验的项目和技术要求按表6的规定进行。制造厂应提供本部分规定的型式试验报告和出厂例行试验报告给用户。出厂例行试验报告中应给出变压器油的牌号及性能试验报告。

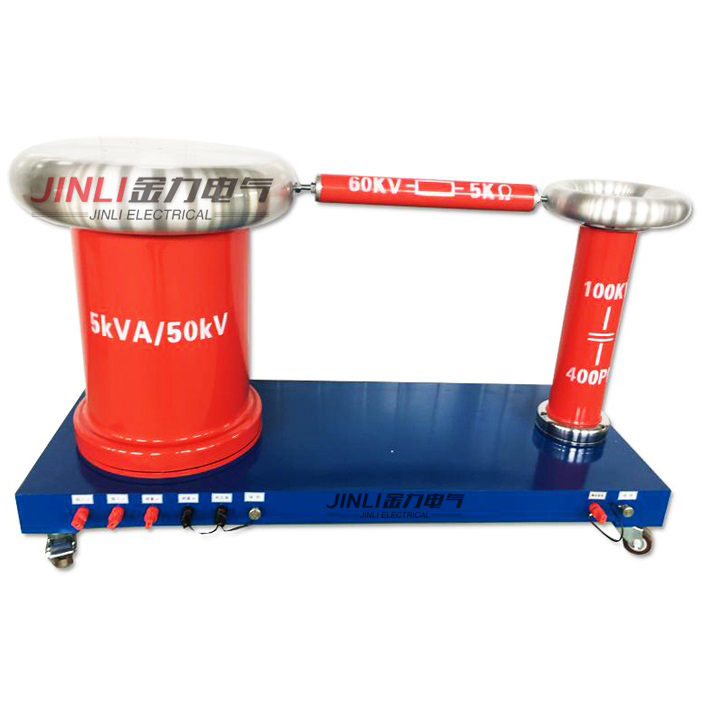

高压试验变压器用工频220V(10kVA以上为380V)电源接入TC系列操作箱(台)，经操作箱内自偶调压器调节至0~200V或0~400V电压输出至高压试验变压器的初级绕组，根据电磁感应原理，在试验变压器高压绕组可获得试验所需的高电压。

高压试验变压器具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。高压试验变压器特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。

测试变压器级联的连接原理，以获得更高的电压。串级高压试验变压器具有很大的优势，因为整个试验装置由多个单台试验变压器组成。单台试验变压器容量小，电压低，重量轻，便于运输和安装。由于它可以串联成一个输出电压高出数倍的单个测试变压器，因此也可以分为多组单独使用的单个测试变压器。
