变压器油色谱分析仪技术要求

变压器油色谱分析仪技术要求

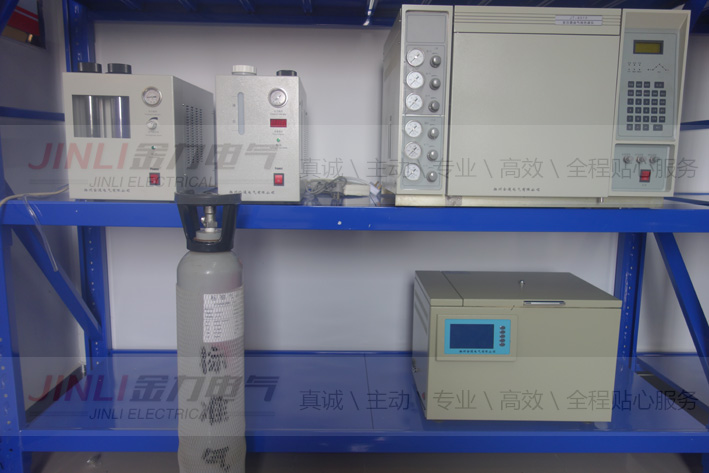

JL6010变压器油色谱分析仪适用于电力系统绝缘油中溶解气体成分的测定。一次进样即可完成绝缘油中七种溶解气体成分的全分析，乙炔的小检测浓度达到0.1ppm，配备大屏幕液晶显示界面，菜单式中文操作，显示直观，操作简便。仪器采用双柱并联分流系统，配有热导检测器、双氢火焰检测器和甲烷转化器，一次进样即可完成H2、O2、CO2、CH4、C2H2、C2H4、C2H6的全分析。

执行标准

GB/T 17623-1998《绝缘油中溶解气体成分的气相色谱测定》

GB/T 7252-2001《变压器油中溶解气体的分析和判断导则》

DL/T 722-2000变压器油中溶解气体的分析和判断指南

性能指标

(1)小检测量:一次进样，进样量为1mL时，油中的小检测浓度:

溶解气体的分析(uL/L)

H2二氧化碳甲烷C2H4 C2H6 C2H2

2 2 2 0.1 0.1 0.1 0.1

(2)定性重复性:偏差≤1%

(3)定量重复性:偏差≤3%

主要技术特征

1.实现计算机实时控制和数据处理。

(1)主控电路采用先进的微处理器、大容量FLASH和EEPROM存储器，数据存储更可靠；同时，将测量、控制和电源集成在一块电路板上的设计提高了仪器的抗干扰性和可靠性。

(2)采用微处理器的温度控制电路，每个加热区域的被控对象温度精度达到0.1度；

(3)柱箱有双重超温保护装置。如果任一路温度超过设定的限值，仪器将停止加热，并在显示屏上报告故障位置。

(4)智能双背开门技术保证仪器在柱箱温度接近室温时能有良好的控温精度，并能快速降温；

2.高精度、稳定可靠的温度控制系统

(1)主控电路采用先进的微处理器、大容量FLASH和EEPROM存储器，数据存储更可靠；同时，将测量、控制和电源集成在一块电路板上的设计提高了仪器的抗干扰性和可靠性。

(2)采用微处理器的温度控制电路，每个加热区域的被控对象温度精度达到0.1度；

(3)柱箱有双重超温保护装置。如果任一路温度超过设定的限值，仪器将停止加热，并在显示屏上报告故障位置。

(4)智能双背开门技术保证仪器在柱箱温度接近室温时能有良好的控温精度，并能快速降温；

3.简洁明了的人机界面，操作简单，易学易用。

(1)仪器采用大屏幕液晶显示技术，显示直观，操作方便，更适合中国国情；

(2)自诊断功能，可显示故障位置；

(3)触摸键盘方便用户设置各种操作数据；

(4)数据断电保护功能，断电后仪器设定的运行数据可长期保存；

(5)具有秒表功能；

(6)十种分析参数的存储功能，适用于多样品分析场合。

关键技术指标

1.氢火焰离子化检测器

(1)圆柱形集热器结构设计，应时喷管，高响应。

(2)检测限:≤8×10g/s(正十六烷/异辛烷)

(3)基线噪声:≤2×10A

(4)基线漂移:≤2×10A/30分钟

(5)线性度:≥10

2.热导检测器

(1)采用半扩散结构

(2)电源采用恒流控制方式。

(3)灵敏度:≥2500mv ml/mg(正十六烷/异辛烷)。

(4)基线噪声:≤ 20μ V

(5)基线漂移:≤100μV/30min。

(6)线性≧10

3.大屏幕液晶显示器

(1)清晰显示每个温度的设定值、测量值和保护值。

(2)实时显示仪器状态

(3)桥流可以通过键盘实现。

(4)十个分析参数的存储功能

4.温度控制指数

(1)柱箱:室温下5℃~399℃的准确度为±0.1℃

(2)进样器:室温下5℃~399℃的准确度为±0.1℃

(3)探测器:室温下5℃~399℃的精度为0.1℃

(4)转换器:室温下5℃~399℃的准确度为±0.1℃

5.其他参数

(1)尺寸:宽655毫米×高50毫米×深480毫米。

(2)体重:~ ~48kg

(3)电源:220V 22V，50Hz，功率≥2kW
