600KVA/400KV变频串联谐振成套设备​

600KVA/400KV变频串联谐振成套设备

一、设备制造遵循的国家标准和行业标准

GB2900《电工术语》

GB10229-88《电抗器》

GB/T16927.1-2-1997高电压试验技术

ZBK41006-89试验变压器

GB7328-87变压器和电抗器的声级测量

IEC358(1990)耦合电容器和电容器分压器

IEC1000电磁兼容性

AQ对电子测量仪器的要求

电工电子产品基本环境试验规范

半导体转换器基本要求的规定

半导体转换器应用指南

二。总体技术功能

1.变频串联谐振试验装置，调节输出频率，激发串联谐振。

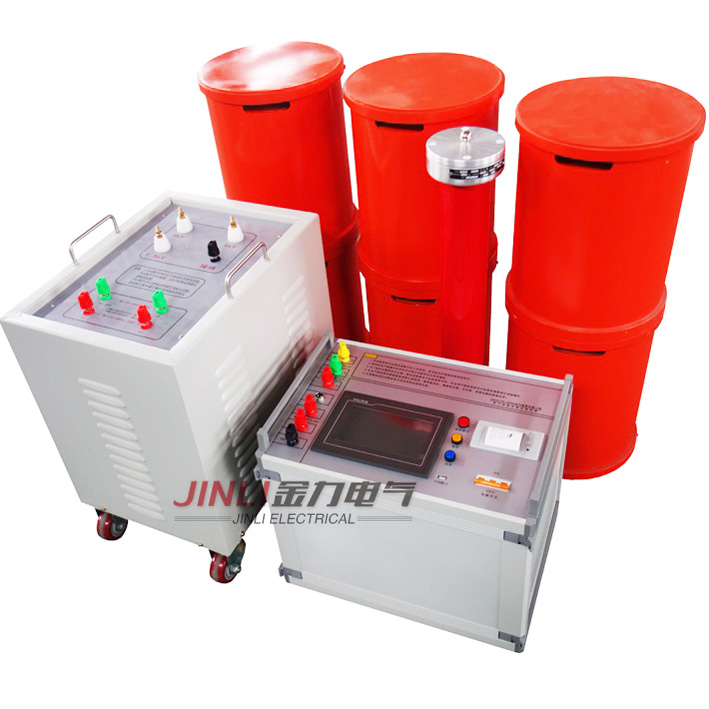

2.整套变频串联谐振耐压装置包括以下基本部件:

变频电源、励磁变压器、高压电抗器、电容分压器及附件等。

3.600 kVA/400 kV变频串联谐振耐压装置的系统功能满足以下试验要求:

110KV电缆，S = 300mm2 500m米

220千伏电缆，S = 500毫米300米

10千伏。220 kv开关、变压器和断路器试验。

10千伏。220 kv开关和主变压器，GIS试验。

下列环境条件不能影响正常测试:

温度范围:-10 ~ 45℃

海拔:≤2000米相对温度:≤90%

3.3系统的技术参数如下:

a、输出电压波形:正弦波，波形失真率≤0.5%

B.输出分辨率:0.1赫兹

输出频率范围:30 ~ 300赫兹

D.额定负荷下连续运行时间:30分钟，各部件温升≤35K。

e、品质因数:30 ~ 300

不稳定性:0.01%

G.系统测量精度:1.0级。

h，输入工作电源:380V，50HZ

一、系统噪声:≤60分贝

3.4系数的作用:

A.具有手动测试/自动调谐/自动测试三种模式，可随意切换。

B.大屏幕显示，可显示:输出电压(有效值)、输出频率等。

C.具有设置测试电压、时间、测试频率范围等测试参数的功能。

D.具有过压过流保护功能，可任意设定。

E.具有放电保护功能，发生高压闪络时能自动降低电源，并能提示“电气保护”及相关信息。

f、具有断电保护功能。

g、具有过热保护功能。

h、具有零值保护功能，系统和变频电源只能在零点启动和退出。

一、具有多种数据打印功能。

j、具备系统故障自诊断功能。

三。该设备的特点:

1.主机具有完整的保护功能，如过流、过压、闪络、过热、零值升压、断电保护等。出厂前已通过满负荷试验。

2.励磁变压器箱为双层铝塑结构，美观轻便。高压侧线圈为三组线圈，线圈受原有过电压保护。

3.反应器可以以任何组合串联或并联。

四。具体技术性能参数

600KVA/400KV变频串联谐振成套设备

设备配置(供应)清单

序列号、类型、编号、规格、规格、单位数量、重量

1变频电源50/0.4 50KVA输入AC380V 1 88kg 2

励磁变压器

50千伏安

输出10000V/20000V

平台

一个

180公斤

3个66KV/1.5A 66KV高压电抗器

1.5A/120H套装6 98kg

4电容分压器分裂TRF/0.001

400千伏400千伏/100伏机组1台84公斤

5绝缘板2

6高压均衡盖2

7.附件盒的输入/输出线、橡胶软线和分压屏蔽。

电线和接地线套管2
