使用兆欧表(绝缘电阻测试仪)需要哪些准备工作呢？

使用兆欧表(绝缘电阻测试仪)需要哪些准备工作呢？

兆欧表工作时产生高压，被测对象是电气设备，必须正确使用，否则会造成人身或设备事故。使用兆欧表前，应首先做好以下准备:

(1)测量前，必须切断被测设备的电源，并对地短路放电。绝对不能对设备进行收费测量，以确保人和设备的AQ。

(2)对于可能感应高电压的设备，在测量前必须排除这种可能性。

(3)被测物体表面应清洁，以减少接触电阻，保证测量结果的正确性。

(4)测量前检查兆欧表是否处于正常工作状态，主要检查其“0”和“∞”两个位置。即摇动手摇发电机的手柄，使电机达到额定转速。兆欧表在短路时，指针应在“0”位置；电路断开时，指针应在“∞”位置。

(5)使用兆欧表时，应放置在稳定牢固的地方，并远离外部大电流导体和外部磁场。

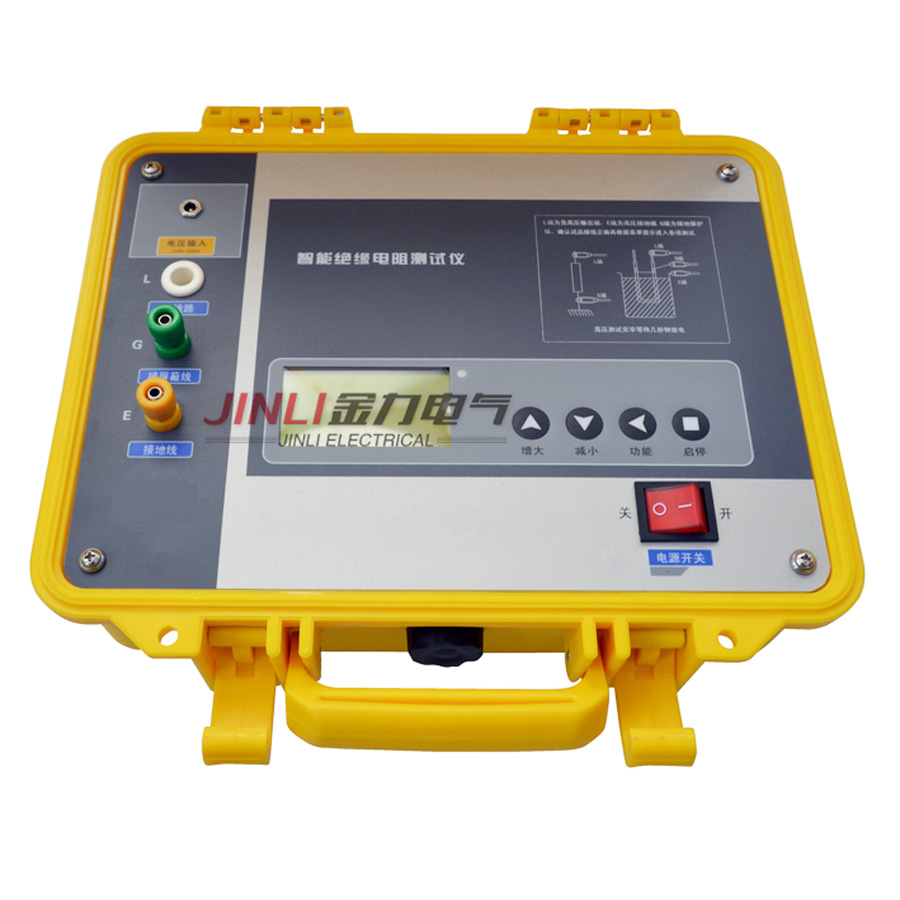

以上准备工作完成后，就可以进行测量了。测量时，要注意兆欧表的接线是否正确，否则会造成不必要的误差甚至错误。兆欧表有三个端子；三个“L”是线路端，一个“E”是接地端，另一个“G”是屏蔽端(也称为保护环)。通常，测量的绝缘电阻连接在“L”和“E”端子之间。但当被测绝缘表面泄漏严重时，被测对象的屏蔽环或不被测部分必须与“G”端连接。这样泄漏电流通过屏蔽端“G”直接流回发电机的负电流形成回路，而不是流经兆欧表的测量机构(动圈)。这就从根本上消除了表面漏电流的影响。值得注意的是，测量电缆芯线与外部的绝缘电阻时，必须连接屏蔽短钮“G”。因为当空气湿度大或者电缆绝缘表面不干净时，表面的泄漏电流会很大。为了防止泄漏对被测对象内部绝缘测量的影响，一般在电缆表面设置金属屏蔽环，与兆欧表的“G”端连接。

用兆欧表测量电气设备的绝缘电阻时，应注意“L”和“E”端不能接反。正确的连接方法是将“L”线端子扣在被测设备的导体上，“E”接地端子或接地设备外壳上，“G”屏蔽端子端接到被测设备的绝缘部分。如果“L”和“E”接反，流经绝缘本体和表面的泄漏电流将通过外壳流向大地，大地通过“L”流入测量线圈，使“G”端失去屏蔽作用，给测量带来很大误差。此外，由于“E”端与内部引线及外壳之间的绝缘程度低于“L”端与外壳之间的绝缘程度，所以在地面上使用兆欧表，并采用正确的接线方法时，“E”端与仪表外壳及外壳对地之间的绝缘电阻相当于短路，不会造成测量误差。但当“L”和“E”反接时，“E”对地的绝缘电阻与被测绝缘电阻并联，导致测量结果较小，测量误差较大。
