三相三线电能表安装时应注意的事项有哪些?
(1)电能表在接线时要按正相序接线
(2)电压、电流互感器应有足够的容量,以保证电能计量的准确度。
(3)各电能表的电压线圈应应并联,电流线圈应串联接入电路中。
(4)电压互感器应接在电流互感器的电源侧。
(5)运行中的电压互感器二次侧不能短路;电流互感器二次侧不能开路。
(6)电压、电流互感器二次侧要有一点接地。电压互感器V/V接线在b相接地,Y/Y0接线在中性线上接地,电流互感器则将K2端子接地。
(7)互感器二次回路应采用铜质绝缘线连接。电流互感器连接导线的截面积应不小于4。0mm2,电压互感器二次回路连接导线的截面积应按照允许的电压降计算确定,但至少应不小于2.5mm2,。

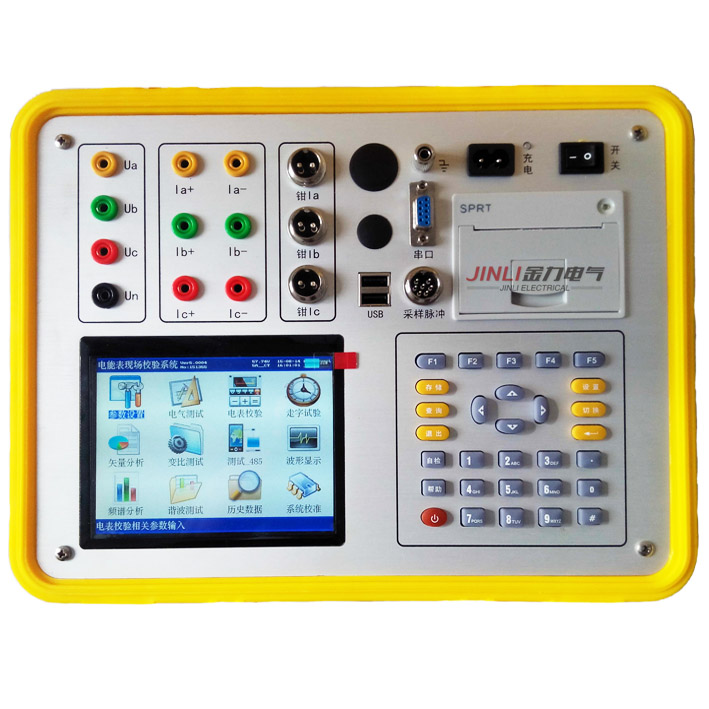

相关产品:电能表校验仪 电能表现场校验仪 多功能电能表现场校验仪
