电缆故障测试仪厂家介绍:如何判断电缆故障类型?

来源:扬州金力电气   添加时间:2022-10-15 09:18:10   浏览次数:657

电缆故障测试仪厂家介绍:如何判断电缆故障类型?


1、 如何判断电缆故障类型?


答:正确判断电缆故障类型是找故障的首要环节,需要的仪表为一只高阻计(摇表)和一只万用表。具体步骤分为两步:
第1步:测量相对地绝缘电阻和相间绝缘电阻,辨认电缆故障相;
第二步:检查电缆导体有无断线。
(1)测量相对地绝缘电阻和相间绝缘电阻时,先用高阻计(摇表)分别测量A对地、B对地、C对地、AB、BC、CA之间的绝缘电阻,找出绝缘电阻数值不合格的相。如高阻计(摇表)测得数值为0M欧姆,则换用万用表复测。

(2)做导体连通性试验,检查电缆导体有无断线时,先将远端三相导体之间短路并悬空,在近端用万用表测量相间导体回路电阻,如都为零欧姆则没有线芯断线故障;如有为零的数值,则同时存在断线故障。


扬州金力电气有限公司是直流高压发生器,试验变压器,直流电阻测试仪,超低频高压发生器,变频互感器综合测试仪,继电保护测试仪,变频串联谐振试验装置等电力测试仪器专业生产厂家!详情点击:www.jlybw.com


仪 器 概 述

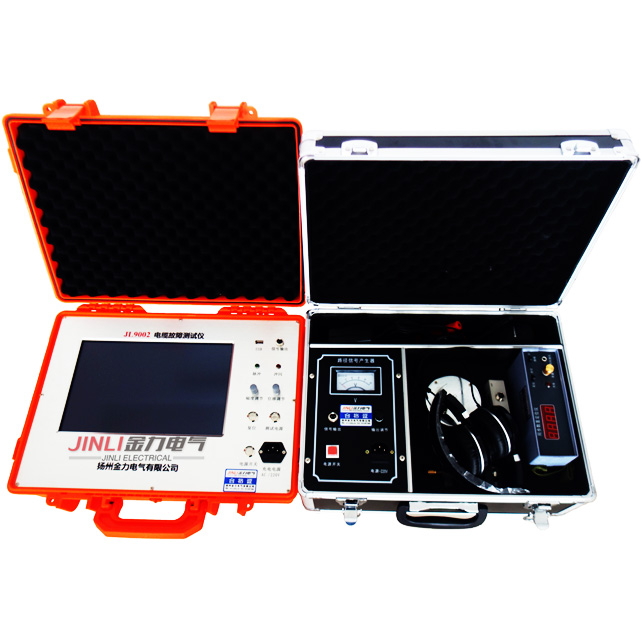

JL9002电缆故障测试仪,可以测试35KV以下电压等级的各种类型电缆的高阻闪络性、泄漏性故障,低阻、短路性故障及断路故障。

测试仪采用箱式结构,采用触摸屏操作界面,所有功能按键均在屏幕上直观地显示,用户可通过触摸屏直接操作。具有波形储存功能,可以储存大量的现场测试波形,供随时调用观察和同屏比较。测试界面简单清晰,功能按键定义简单明了,测量方法简单快捷。

一、主要技术指标

1.测试方法,低压脉冲法、高压闪络法。

2.技术参数

测试距离:低压脉冲法时,zui大测试距离16Km;高压闪络法时,zui大测试距离不小于15Km。

系统测试精度:小于20cm。

脉冲幅度:  负载阻抗在50Ω时不小于250Vpp。

脉冲宽度:  0.2μs、2μs、4μs三种。

采样频率:  48MHz、24MHz、12MHz、6MHz。

系统定点误差:主机测量结果再配合数显同步定点仪测量,误差为零。

读数分辨率:  1m

预置了4种电缆介质的电波传播速度:油浸纸:160m/μs;交联聚乙烯:172m/μs;聚氯乙烯:184m/μs;以及其它非动力电缆的电波传播速度的设置(自选介质)。

对于其它非动力电缆,利用本机的测速功能可以在输入该电缆的已知全长后,测出电波在该电缆中的传播速度。

3.采样方式:电流取样法。

4.工作条件: 温度-10 ~ +45ºC,相对湿度 90%。

5.体积:430×300×190mm。

6.重量:约10kg。
