扬州高压试验变压器的工作原理

高压试验变压器的工作原理

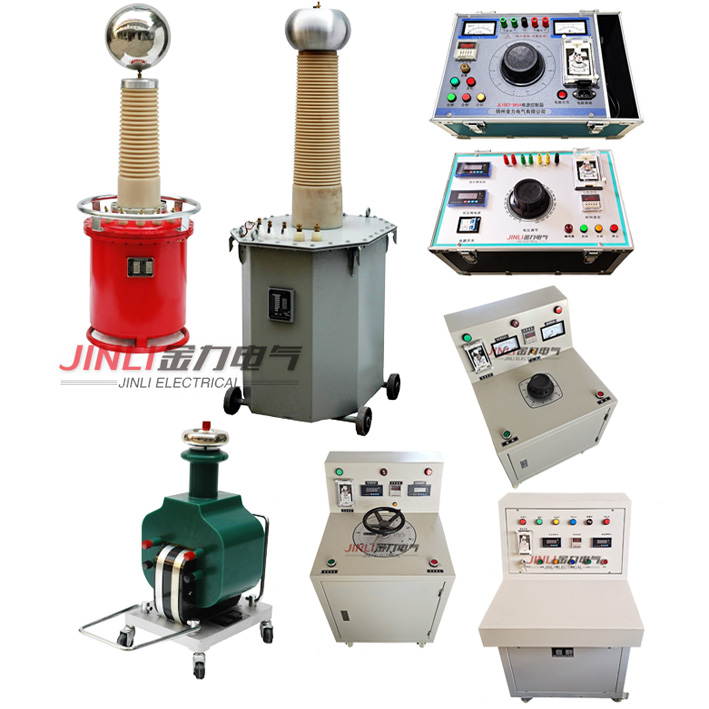

产品简介：
设备低压线圈在外,外表线圈为一独立绕组，通常状况下为100V。壳体为八角形，10KVA以上的实验变压器装有可移动的铁轮。
油式试验变压器具有重量轻、体积小、移动便利、性能优越等特色 一、油浸式实验变压器的结构：
本系列产品铁芯为单相芯式，选用优质冷轧取向硅钢片叠制而成，紧固办法选用钢材作夹件。高压线圈为圆筒多层塔式，由优质聚酯漆包线及高耐压值绝缘材料绕制而成。低压线圈在外,外表线圈为一独立绕组，通常状况下为100V。壳体为八角形，10KVA以上的实验变压器装有可移动的铁轮。具有重量轻、体积小、移动便利、性能优越等特色。

扬州金力电气专业生产提供的“试验变压器”规格齐全,“高压试验变压器”有良好的售后服务和优质的解决方案,欢迎您来电咨询“工频耐压试验装置”详细信息!

工作原理：
1、沟通、交直流试验变压器：
将工频电源输入操作箱（或操作台），经自耦调压器调理电压输入至实验变压器的初级绕组。依据电磁感应原理，在次级（高压）绕组可取得工频高压。此工频高压经高压硅堆整流及电容滤波后可取得直流高压，其幅值是工频高压有效值的1.4倍。只不过在运用直流时应抽出短路杆，在运用沟通时，刺进短路杆。
2、带抽头高压试验变压器：
为了一起满意一个变压器电压较高电压较小与电流较低电流较大之间的对立，将高压绕组分红两个来绕，一个是电流较大的绕组，另一个是电流较小的绕组，然后两个绕组串接别离引出，原理示意图
3、串级高压实验变压器：
为了得到更高电压的实验变压器，也可选用串级的办法取得更高的电压。图2为三级串级实验变压器的原理接线图。其间三台变压器的容量和电压联系满意：P1=2P2=3P3，U（总）=1U+2U+3U。
技术指标：
>额外容量：1～300KVA
>单台额外输出电压：
（AC） 50、100、150、200、300KV
（DC） 70、140、210、280KV
>额外输入电压：200V、400V
>变比：500/1、1000/1、1500/1、2000/1、3000/1
>变比差错：≤±1.5%
>阻抗电压：＜10%
