扬州金力牌“JL9011高压无线核相仪”原理结构

扬州金力牌“JL9011高压无线核相仪”原理结构

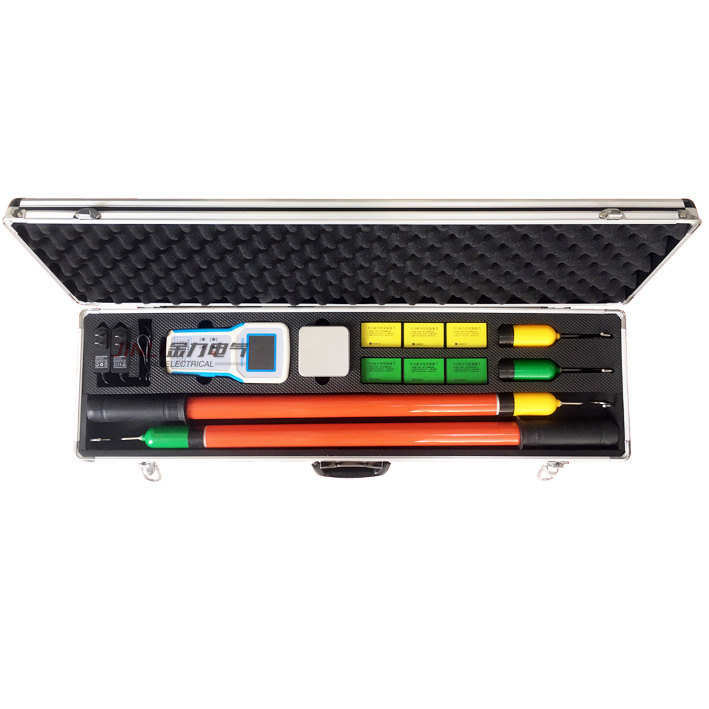

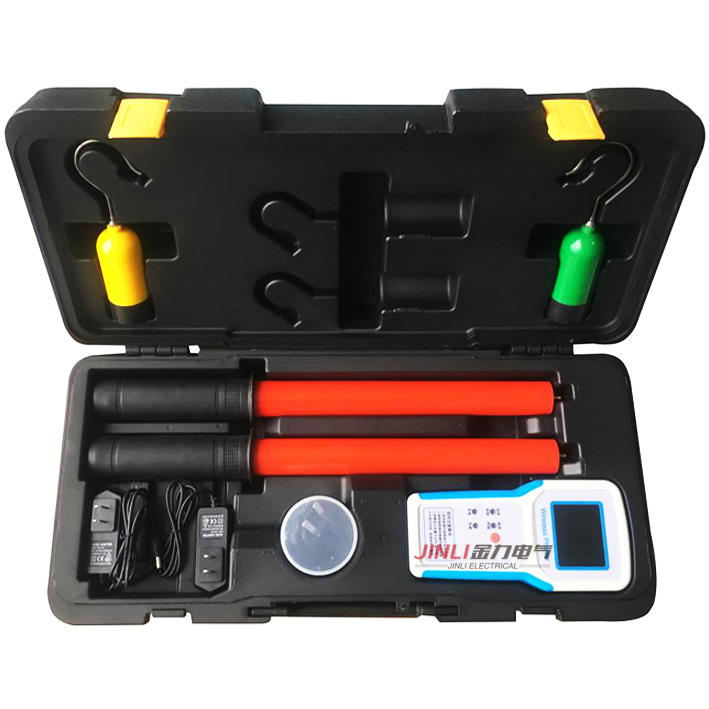

高压相位检测器由两个在电气上互不相连的发射器和接收器组成，两个装置上均装有电极，电极可与被测导线相连（或接触），一只红色的发射器其电极的形状为钩形以便挂到导线上，另外一只黄色的为接收器，其电极的形状为丫形便于接触导线，这些电极均作为发射与接收信号的天线之用，发射器与接收器的端部均应与配套的绝缘操作杆相接。

发送装置正常工作后将采集的具有相位关系的电网电压信号进行处理后进行调制，然后向接收装置进行发射，接收装置将接收到的具有相位特性的电网电压信号解调后与接收装置本身采集到的具有相位关系的电网电压信号进行实时比较，即可测出其相位差值。PD-I型高压相位检测器在电力线路核相时认为相位差值小于10°为同相，相位差值大于30°为异相。

金力牌“JL9011高压无线核相仪”注意事项及保养
1、频率传输校验时必须先装好天线后再校验，高压相位检测仪的外壳由聚碳酸酯制成，必须保持清洁各种污秽或湿气必须擦除，每次使用之后，可以用布蘸少许硅油擦试仪器。
2 、无线高压核相仪不使用时必须妥善存放于箱内
3 、低温环境下(-10 度或更低) 仪器必须按要求储存在温暖的地方电池受冷可能失效。
4 、无线核相仪每次使用前均应试验
