120KVA/30KV变频串联谐振成套装置配置
一.设备制造遵循的国家标准和行业标准
GB2900《电工名词术语》
GB10229-88《电抗器》
GB/T16927.1-2-1997《高电压试验技术》
ZBK41006-89《试验变压器》
GB7328-87《变压器和电抗器的声级测量》
IEC358( 1990 )《耦合电容器和电容分压器》
IEC1000《电磁兼容性》
GB4793-1984电子测量仪器AQ要求
GB/T2423.8-1995电工电子产品基本环境试验规程
GB/T3859.1-1993半导体变流器基本要求的规定
GB/T-3859.2-1993半导体变流器应用导则
二.总体技术功能
1.变频串联谐振试验装置以调整输出频率激发串联谐振.

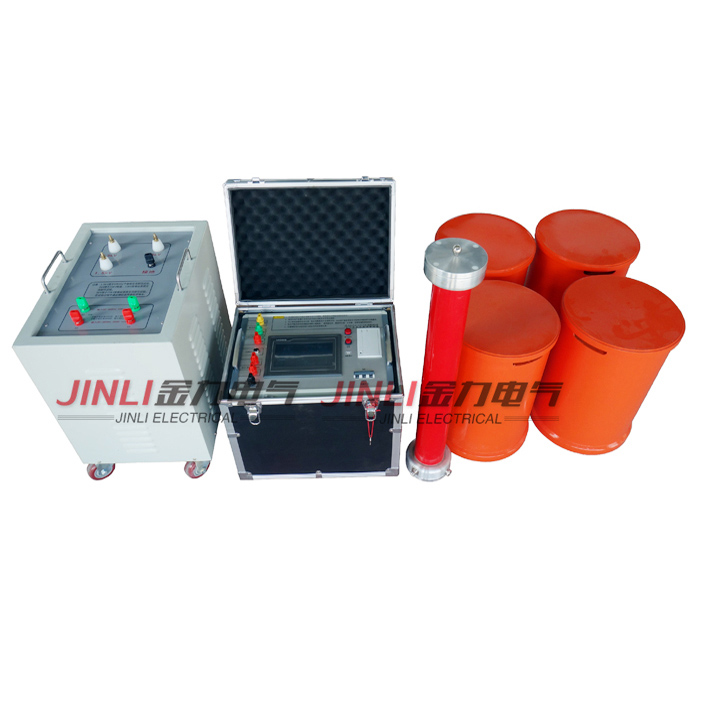

2.变频串联谐振耐压成套装置包括以下基本部件:变频电源、励磁变压器、高压电抗器、电容分压器及附件等。
3.120/30变频串联谐振耐压装置系统功能满足以下试验要求:10KV缆S=300mm2,长度2000m.35KV电缆,S=240mm2 400m,以下环境条件下能够不影响正常试验:温度范围:—10~45℃,海拔高度:≤2000m 相对温度:≤90%
3.3系统技术参数如下:
a、输出电压波形:正弦波,波形畸变率≤0.5%
b、输出分辨率:0.1HZ
c、输出频率范围:30~300 HZ
d、额定负载下连续运行时间:30min,且各部件温升≤35K
e、品质因数:30~300
f、不稳定度:0.01%
g、系统测量精度:1.0级
h、输入工作电源:380V、50HZ
i、系统噪声:≤60分贝
3.4系数使用功能:
a、具备手动试验/自动调谐/自动试验三种模式,并可任意切换。
b、具备大屏幕显示,可指示:输出电压(有效值)及输出频率等。
c、具备试验电压、时间、试验频率范围等试验参数设置功能。
d、具备过压、过流保护功能,并可任意整定设置。
e、具备放电保护功能,在高压发生闪络时,可自动降电源,同时可以提示“电保护”及相关信息。
f、具备掉电保护功能。
g、具备过热保护功能。
h、具备零值保护功能,系统和变频电源只能零启动、零退出。
i、具备各种数据打印功能。
j、具备系统故障自诊断功能。
三、本装置特点:
1、主机保护功能齐全,有过流、过压、闪络、过热、零值升压、掉电保护等功能,出厂前经满负载试验合格。
2、励磁变压器箱为双层铝塑结构,美观轻巧。高压侧圈为二组线圈。
3、电抗器可任意组合串联或并联。
四、具体技术性能参数
序号 | 配套名称 | 型号规格 | 产 品 规 范 | 单位 | 数量 | 重量 |
1 | 变频电源 | 10/0.38 | 10KVA输入AC220V | 台 | 1 | 32kg |
2 | 励磁变压器 | 8KVA | 8KVA输入220V/输出1000V/2000V | 台 | 1 | 48kg |
3 | 高压电抗器 | 30KV/2A | 30KV/2A/60H | 台 | 2 | 50kg |
4 | 电容分压器分体 | TRF/0.001-55kv | 55KV/100V | 台 | 1 | 6kg |
5 | 高压补偿电容 | 30KV/.001 | 30KV/0.01 | 台 | 1 | 8kg |
6 | 附件箱 | 输入输出ZY线,橡胶软连线,分压屏蔽线,接地软线 | 套 | 1 |
本仪器仪说明;
做35KV电缆试验时、电抗器采用二串方法、试验电压52KV 、满足240平方电缆400米左右试验需要。
做10KV电缆试验时、根据试品不同、电抗器采用单个或多个并联方法、试验电压30KV满足22KV 、电流两并4A。满足300平方电缆2000米内试验需要。
