直流耐压试验仪是如何对试品进行泄漏及直流耐压试验的?

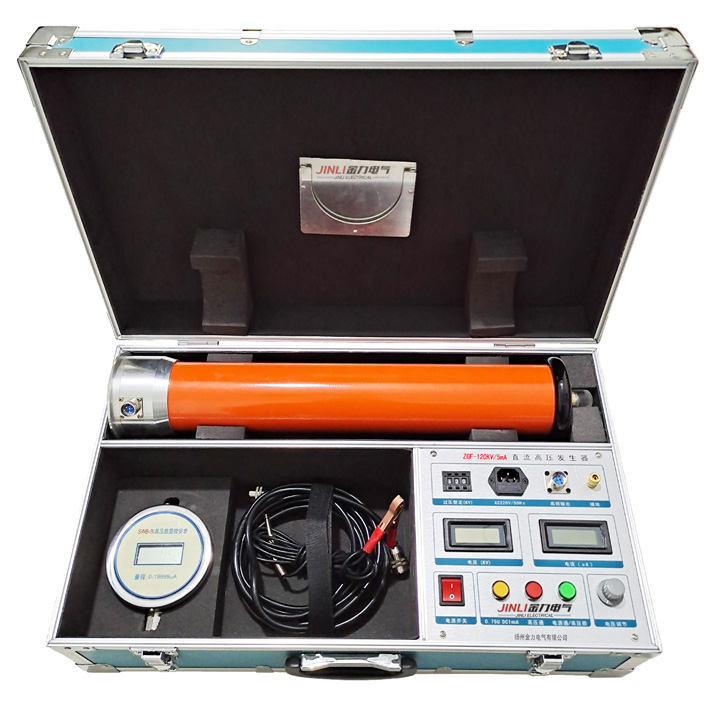

⑴ 直流高压发生器在做负载试验前,将高压屏蔽微安表安装到高压倍压筒上的高压输出端上,并将配套的屏蔽线分别接到微安表上和被试品上(详细请见高压屏蔽微安表使用说明书)。
⑵ 检查仪器、放电棒、倍压筒、试品联接线、接地线是否正确,接地线联接是否可靠,检查高压AQ距离是否符合要求,方可开始进行试品的高压试验。
⑶ 检查确认仪器等无异常情况后,接通单相交流220V电源开关,此时绿灯亮,表示电源接通。可开始进行试品的直流泄漏和直流耐压试验。
⑷ 按红色按钮,则红灯亮,表示高压接通,待升高压。
⑸ 顺时针方向平缓调节调压电位器粗调和细调,输出端即从零开始升压。升压速度以每秒3-5kV上升试验电压为宜。对于大电容试品升压时更要缓慢升压,否则可能导致电压过冲,还需监视电流表充电电流不超过直流发生器的zui大充电电流。当升到所需的电压或电流后,按规定时间记录电流表及电压表的读数。
⑹ 试验完毕后,降压,将调压电位器粗调和细调回零后,随后按绿色按钮,切断高压并关闭电源开关。
⑺ 试验完毕后,应用放电棒对试品进行多次放电,放电后方可靠近试品和拆线工作(放电请详细见放电棒使用说明书)。
对小电容试品如氧化锌避雷器、磁吹避雷器等先用粗调升到所需电压(电流)的90%,再用细调电位器缓缓升压到所需的电压(电流)值,然后从数显表上读出电压(电流)数值。如需对氧化锌避雷器进行75%VDC-1mA的测量时,应先升到电流到1mA时电压值停止(这时可记录电压、电流值),然后按下黄色按钮,电压即降到原来的75%,并保持此状态。此时可读取微安表数值及电压值。测量完毕后,调压电位器逆时针回到零位,按下绿色按钮,需再次升压时按红色按钮即可。
对大电容试品时,升压应更要缓慢,并需要监视电流表充电电流不超过发生器的zui大充电电流,一定要放慢升压速度,避免充电电流过大。试验完毕后,将电压调节电位器逆时针回到零位上,随后按绿色按钮,切断高压。此时注意电压表上的电压降到15kV左右,方可用放电棒进行多次放电,确保AQ。
