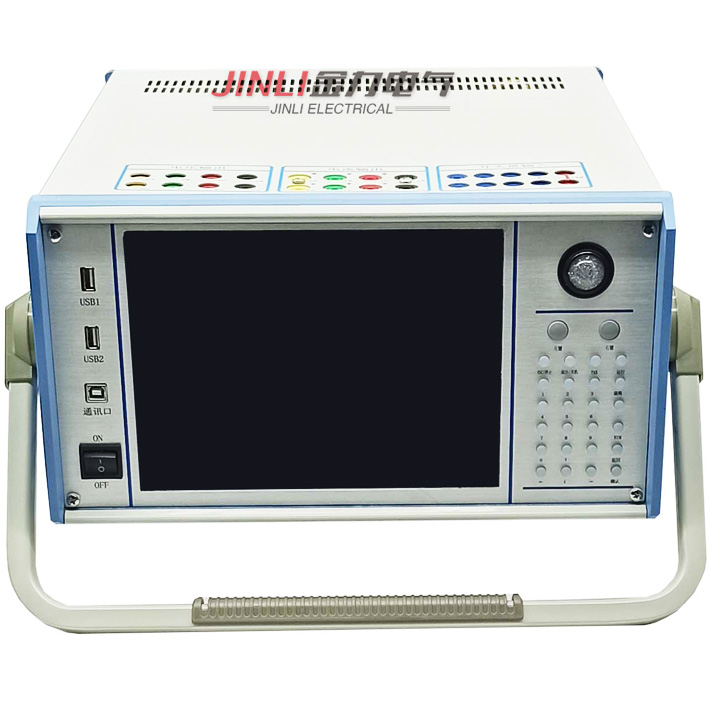

线路保护试验-选JL5005微机继电保护测试仪 www.jlybw.com
继电器保护类型 | 测试项目 | 建议试验的模块 | 备注 | |
线 路 保 护 | 多段过流 | 相应的测试项目 | 交流试验 频率试验 功率方向 | 只要方法得当,用“交流试验”模块能进行大部分继电器和微机保护的试验,应学习该模块。 |
过(欠)电压 | ||||
序分量电压电流 | ||||
频率装置 | ||||
功率方向保护 | ||||
重合闸及 转换性故障 | 相应的测试项目 | 整组试验 状态系列 | 要求测试检同期和检无压,用Ux作为待并侧电压输出,测试仪是用Ua代替Ux进行试验。 | |
距离和零序 | 距离和零序定值校验 | 阻抗阶梯 零序保护 | “阻抗阶梯”和“零序保护”均能一次性自动测试多段、各种故障类型、各种相别的距离和零序定值。 | |
阻抗特性 | 阻抗相位特性 | |||
工频变化量距离 | 定值校验 | 工频变化量距离 | 应设置故障电流足够大,比如10~15A(当5A制CT时)。 | |
复合电压闭锁 (方向)过流 | 过流、低压、负序电压闭锁过流等 | 交流试验 | 有的保护的“低电压”和“负序电压”由不同的端子输入,试验时需更换接线。 | |
低周、低压 减载装置 | 相应的测试项目 | 同期低周 频率试验 交流试验 | 若其它条件都满足,装置却不能动作,请确认装置是否还需要同时输入电流和开关接点。 |
