JL2002高压开关机械特性测试仪出厂检测报告
型号/规格：JL2002

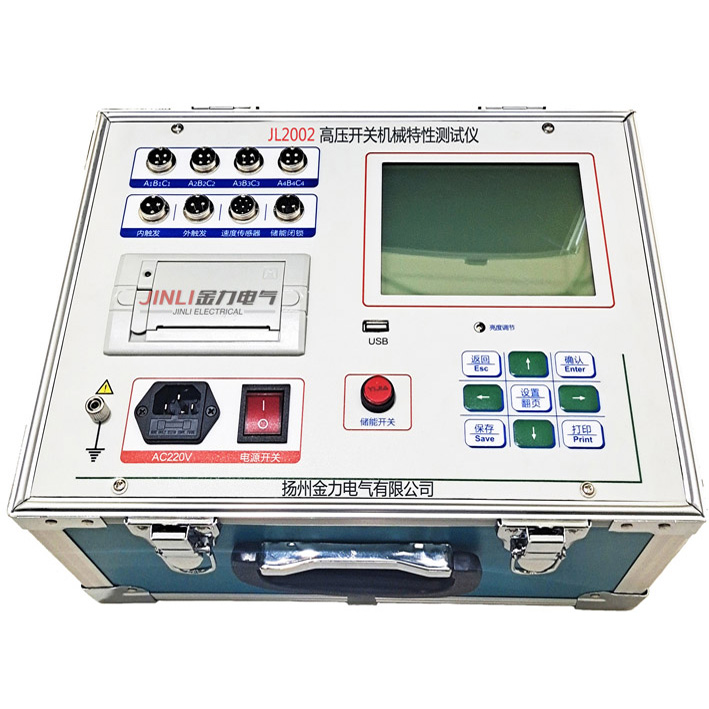

样品名称：高压开关机械特性测试仪
计量器具：413D型数字式毫秒仪
测量范围：0-500ms
标 准 度：0.01级
检验条件：温度：22℃ 湿度：60%
表1 单位：ms
分 闸 时 间 | |||||||
测量值 标准值 | 相 别 | 测量值 标准值 | 相 别 | ||||
A | B | C | A | B | C | ||
2 | 2.030 | 2.030 | 2.030 | 2 | 1.990 | 1.990 | 1.990 |
5 | 5.010 | 5.010 | 5.010 | 5 | 4.990 | 4.990 | 4.990 |
10 | 10.00 | 10.00 | 10.00 | 10 | 9.990 | 9.990 | 9.990 |
20 | 20.04 | 20.04 | 20.04 | 20 | 20.02 | 20.02 | 20.02 |
50 | 50.05 | 50.05 | 50.05 | 50 | 50.01 | 50.01 | 50.01 |
100 | 100.1 | 100.1 | 100.1 | 100 | 100.0 | 100.0 | 100.0 |
200 | 200.1 | 200.1 | 200.1 | 200 | 200.1 | 200.1 | 200.1 |
400 | 400.3 | 400.3 | 400.3 | 400 | 400.3 | 400.3 | 400.3 |
/ | / | / | / | / | / | / | / |
表2 单位：ms
合闸不同期 时 间 | 分闸不同期
| 弹 跳 时 间 | |||||
测量值 标准值 | 相 别 | ||||||
标准值 | 测量值 | 标准值 | 测量值 | A | B | C | |
0.2 | 0.220 | 0.2 | 0.210 | 0.2 | 0.180 | 0.160 | 0.170 |
0.5 | 0.500 | 0.5 | 0.510 | 0.5 | 0.490 | 0.470 | 0.490 |
1.0 | 1.020 | 1.0 | 1.020 | 1.0 | 0.980 | 0.990 | 0.980 |
2.0 | 2.010 | 2.0 | 2.020 | 2.0 | 1.980 | 2.000 | 1.970 |
5.0 | 5.000 | 5.0 | 4.990 | 5.0 | 4.980 | 4.970 | 4.970 |
10.0 | 10.01 | 10.0 | 10.02 | 10.0 | 9.980 | 9.970 | 9.970 |
20.0 | 20.02 | 20.0 | 20.02 | 20.0 | 19.95 | 19.98 | 19.99 |
40.0 | 40.01 | 40.0 | 40.02 | 40.0 | 39.98 | 39.98 | 39.98 |
/ | / | / | / | / | / | / | / |
