产品简介:

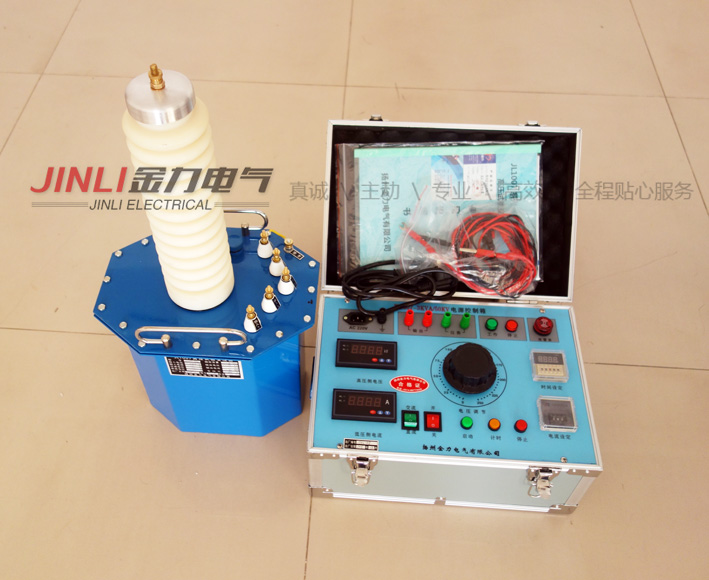

YDJ-5KVA/50KV工频交流耐压试验成套装置是根据机电部《试验变压器》标准在原同类产品基础上经过大量改进后而生产的YDJ系列油浸式试验变压器是在YDJ(G)系列试验变压器的基础上按照国家标准《ZBK-41006-89》经过改进后而生产的一种新型产品。
YDJ-5KVA/50KV工频交流耐压试验成套装置产品具有体积小、重量轻、结构紧凑、功能齐全,通用性强和使用方便等特点。特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电气元件、绝缘材料进行汇频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。
产品结构:
YDJ-5KVA/50KV工频交流耐压试验成套装置采用单框芯式结构。初级绕组绕在铁芯上、高压绕组在外,这种同轴布置减少了漏磁通,因而增大了绕组间的耦合。产品的外壳制成与器芯配合较佳的八角结构,整体外形美观大方。
工作原理:
YDJ-5KVA/50KV工频交流耐压试验成套装置为单相变压器,联结组标号I.I.用二频220V(10KVA以上为380V)电源接入系列操作箱(台),经操作箱内自耦调压器(50KVA以上调压器外附)调节至0-200V(或0-400V)电压输出至YDJ系列油浸式试验变压器的初级绕组,根据电磁感应原理,在试验变压器高压绕组可获得试验所需的高电压。
注意事项:
◆ 试验人员应做好分工,明确相互间联系办法。并有专门人监护现场AQ及观察试品状态。
◆ 被试品应清扫干净,并绝对干燥,以免损坏被试品和试验带来的误差。
◆ 对丁大型试验,一般都应进行空升试验。即不接试品时升压至试验电压,校对各种表计,调整间隙。
◆ 升压速度不能太快,并必须防止突然加压。例如调压器不在零位的突然合闸,也不能突然切断电源,一般应在调压器降至零位时拉闸。
◆ 当电压升至试验电压时,开始计时,到1min后,迅速降到1/3试验电压以下时,才能拉开电源。
◆ 在升压或耐压试验过程,如发现下列不正常情况时,应立即降压,切断电源,停止试验并查明原因:①电压表指针摆动很大;②发现绝缘烧焦或冒烟;③被试品内有不正常的声音。
◆ 耐压试验前后应测量绝缘电阻,检查绝缘情况。
产品选型:
YDJ系列工频交流耐压试验成套装置选型
型号 | 容量 | 高压电压 | 高压电流 | 低压输入 | 变比 | 温升℃ | |
(KVA) | (KV) | (mA) | 电压(V) | 电流(A) | 高/仪 | 30分钟 | |
YDJ 1.5/50 | 1.5 | 50 | 30 | 200 | 7.5 | 500 | 10 |
YDJ 3/50 | 3 | 50 | 60 | 200 | 15 | 500 | 10 |
YDJ 5/50 | 5 | 50 | 100 | 200 | 25 | 500 | 10 |
YDJ 10/50 | 10 | 50 | 200 | 200 | 50 | 500 | 10 |
YDJ 20/50 | 20 | 50 | 400 | 380 | 53 | 500 | 10 |
YDJ 30/50 | 30 | 50 | 600 | 380 | 79 | 500 | 10 |
YDJ 50/50 | 50 | 50 | 1000 | 380 | 12 | 500 | 10 |
YDJ 5/100 | 5 | 100 | 50 | 200 | 25 | 1000 | 10 |
YDJ 10/100 | 10 | 100 | 100 | 200 | 50 | 1000 | 10 |
YDJ 20/100 | 20 | 100 | 200 | 400 | 50 | 1000 | 10 |
YDJ 30/100 | 30 | 100 | 300 | 400 | 75 | 1000 | 10 |
YDJ 50/100 | 50 | 100 | 500 | 400 | 125 | 1000 | 10 |
YDJ 20/150 | 20 | 150 | 133 | 400 | 50 | 1500 | 10 |
YDJ 30/150 | 30 | 150 | 200 | 400 | 75 | 1500 | 10 |
YDJ 50/150 | 50 | 150 | 333 | 400 | 125 | 1500 | 10 |
YDJ 100/150 | 100 | 150 | 667 | 400 | 250 | 1500 | 10 |
YDJ 50/200 | 50 | 200 | 250 | 400 | 125 | 2000 | 10 |
YDJ 100/200 | 100 | 200 | 500 | 400 | 250 | 2000 | 10 |
YDJ 150/200 | 150 | 200 | 750 | 400 | 375 | 2000 | 10 |
YDJ 200/200 | 200 | 200 | 1000 | 400 | 500 | 2000 | 10 |
YDJ 300/200 | 300 | 200 | 1500 | 400 | 600 | 2000 | 10 |
YDJ 50/300 | 50 | 300 | 170 | 400 | 125 | 3000 | 10 |
YDJ 100/300 | 100 | 300 | 333 | 400 | 250 | 3000 | 10 |
YDJ 150/300 | 150 | 300 | 500 | 400 | 375 | 3000 | 10 |
YDJ 200/300 | 200 | 300 | 667 | 400 | 500 | 3000 | 10 |
YDJ 300/300 | 300 | 300 | 3000 | 500 | 600 | 3000 | 10 |
