直流电阻快速测试仪特性与使用方法

直流电阻快速测试仪特性与使用方法

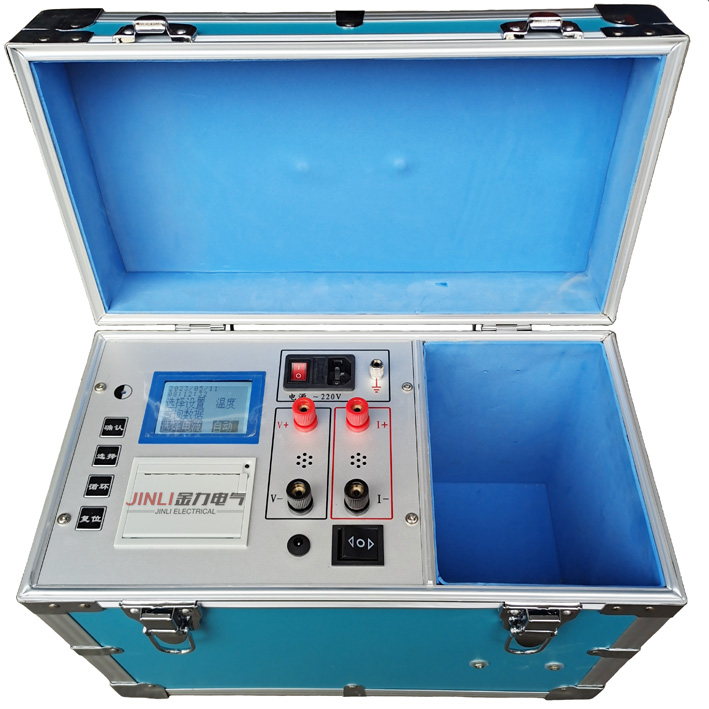

一、直流电阻快速测试仪主要特点
1、内附可充电电池组，现场测试不需交流电源，使用方便。
2、输出充电电流可达2A，测试速度快。
3、电阻测量范围为1μΩ-2KΩ，量程广。
4、采用国外进口优质元器件，软件设计多重抗干扰程序，测量结果准确度高，重复性好。
5、液晶显示方式，适应各种不同的工作环境。
二、直流电阻快速测试仪使用方法
1. 电源
直流电阻快速测试仪为测试提供的电源有两种：AC220V/DC12V。在强电磁场干扰的情况下，建议使用直流电源测试，此状态下测试的数值稳定，抗工频干扰能力强。
A、直流电源测试：
闭合总电源开关(DC12V)，相应有指示灯亮，闭合总电源开关，相应的指示灯亮，按下“启停”键，即可进行测试。测试完毕，关闭总电源开关(DC12V)，相应的指示灯熄灭，放电后，再转换测试夹，进行再次测试。
B、交流电源测试：
接上交流AC220V电源，相应的指示灯亮，闭合总电源开关，相应的指示灯亮，按下“启停”键，即可进行测试。测试完毕，关闭总电源开关(AC220V)，相应的指示灯灭，放电后，再转换测试夹，进行再次测试。
C、充电：
接上交流AC220V电源，此充电指示灯亮，表示正在对机内的可充电池进行充电工作。直流电阻快速测试仪在使用交流电源测试,同时也在对机内电池进行充电。(仪器设计了充电保护电路，不会有过充现象产生)。

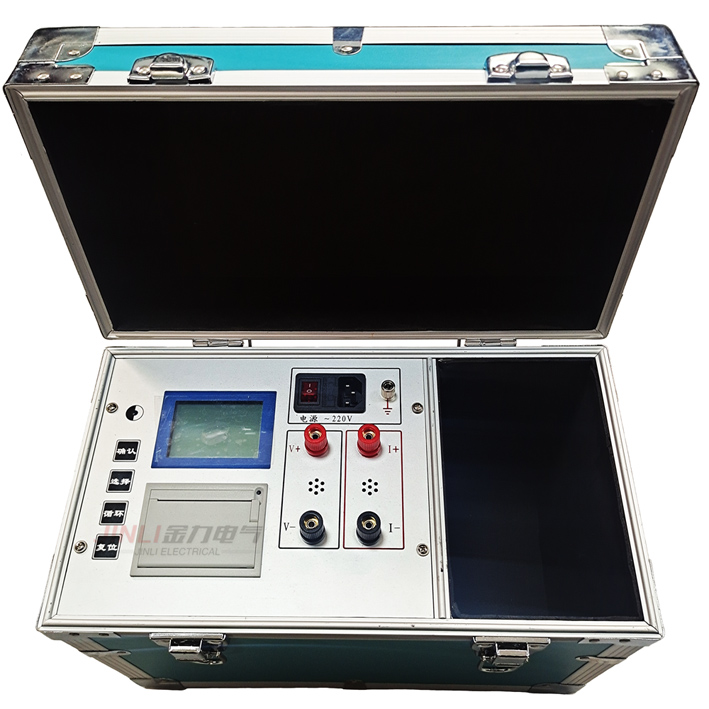

2. 测试线的联接方法：
将仪器的I+、V+、V-、I-端子与被试品按图1的方法联接好。这种联接法，可消除A、B、C、D处的接触电阻，以及联线电阻对测量的影响。测量的值即为B、C、之间的电阻Rx (注意：B、C之间不要反向)。在使用中，如果仪器随带的测试线长度不够，可使用直径相当的导线将测试线加长。
3. 测量：
直流电阻快速测试仪在回路未接好的情况下开机表头显示“E0000”。按图1方法接好测量线后，根据被测值的大小选定欲测的电阻档，按下该档开关，此时该档指示灯亮，四位半LCD显示的稳定值即为被测的电阻值。读值时请注意所选量程上的单位。在测量大电感试品如电力变压器时，在测试回路以外的其它不需测量的线圈将其短路，以免电磁干扰。
4. 放电：
测试完毕后可直接关断总电源。如果在感性试品，关断电源后不应马上拆线操作，应让直流电阻快速测试仪有续放电过程。一般放电至少20秒，否则电感的反电动势危害人身AQ。
