双钳数字相位伏安表工作原理

双钳数字相位伏安表工作原理

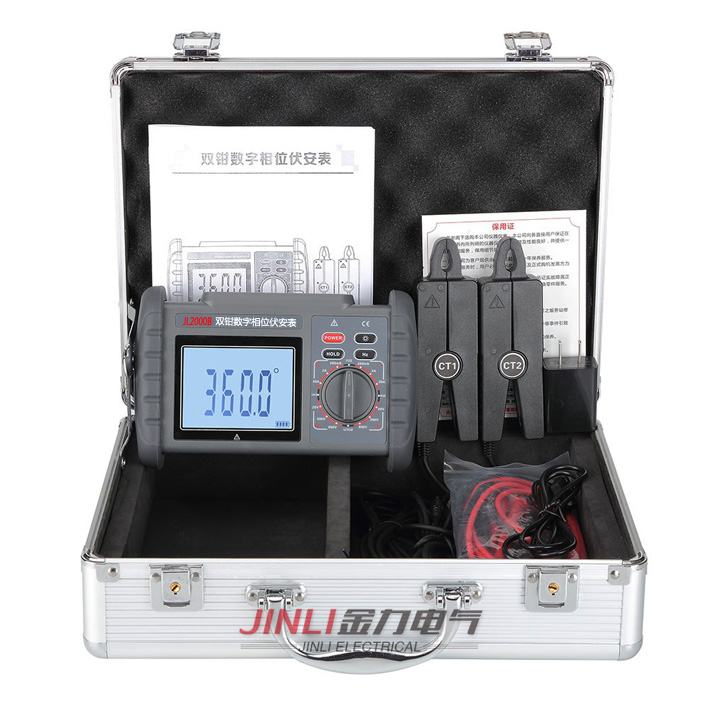

钳形相位表是一款手持式、双通道输入测量仪器。双钳数字相位伏安表具有高精度、低功耗、性能稳定，用一节9V叠层电池供电。被测电路不开路的情况下直接测量交流电压和交流电流，测量两电压间、两电流间和电压电流间的相位，钳形相位表还可间接测得电路的功率因数和功率，可以判别三相相序，变压器接线组别、感性、容性电路、钳形相位表重量轻、屏幕安高手25mm可在小电流产10mA下检测相位。钳形相位表常用于电力局、工交、石油化工、冶金等部门正确掌握电力使用情况，进行二次回路的检查。
工作原理
采用钳形电流互感器转换方式输入被测电流，因而测量时无需断开被测线路。测量U1-U2之间相位时，两输入回路完全绝缘隔离，因此完全避免了可能出现的误接线造成的被测线路短路、以致烧毁测量仪表。
钳形相位表是电力部门、工厂和矿山、石油化工、冶金系统进行二次回路检查的理想仪表。尤其适用于继电保护、电能计量、电力建设和变送电工程。
产品特性：
1、结构精巧，使用方便
● 手持式结构；
● 在10mA-10A电流范围内，3V-500V电压范围内测量相位时不用断开电路和更换量限；
● 显示器采用了高反差液晶显示屏，超大字符，以获得 佳视觉效果；
● 开关功能及布局合理，转动开关即可读出被测电压、电流及其相位。
2、分辨率高
采用 新型 电流钳，电流分辩率达0.1mA；电压分辩率0.1V。
3、低功耗
该相位表微功耗设计，且具有电池电压检测功能。
