简单介绍“变频介质损耗测试仪”

简单介绍“变频介质损耗测试仪”

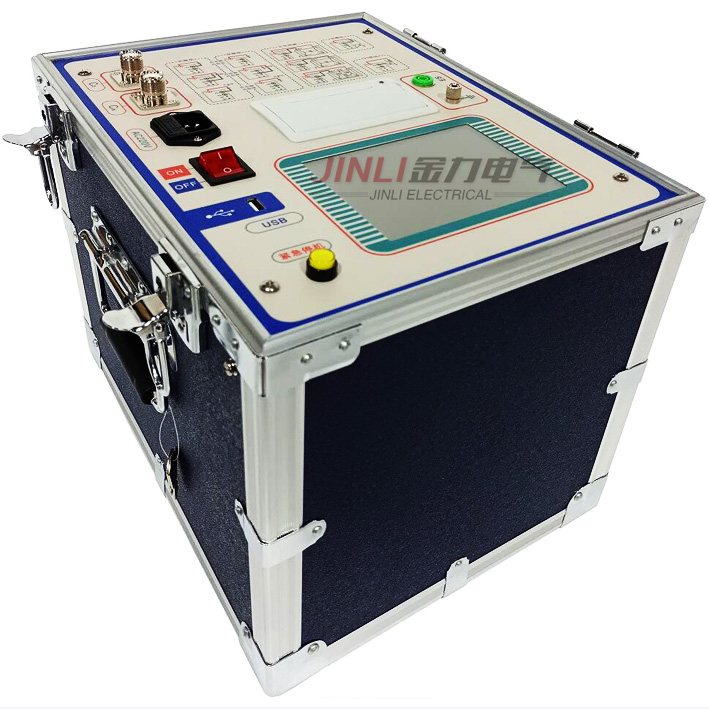

变频介质损耗测试仪是一种的测量介质损耗和电容容量的仪器,用于工频高压下,测量各种绝缘材料、绝缘套管、电力电缆、电容器、互感器、变压器等高压设备的介质损耗和电容容量。
华意电力生产的异频介损测试仪是发电厂、变电站等现场全自动测量各种高压电力设备介损正切值及电容量的高精度仪器。由于采用了变频技术能保证在强电场干扰下准确测量。
工作原理：
在交流电压作用下，电介质要消耗部分电能，这部分电能将转变为热能产生损耗。这种能量损耗叫做电介质的损耗。当电介质上施加交流电压时，电介质中的电压和电流间存在相角差Ψ，Ψ的余角δ称为介质损耗角，δ的正切tgδ称为介质损耗角正切。tgδ值是用来衡量电介质损耗的参数。仪器测量线路包括一标准回路（Cn）和一被试回路（Cx）。标准回路由内置高稳定度标准电容器与测量线路组成，被试回路由被试品和测量线路组成。测量线路由取样电阻与前置放大器和A／D转换器组成。通过测量电路分别测得标准回路电流与被试回路电流幅值及其相位等，再由单片机运用数字化实时采集方法，通过矢量运算便可得出试品的电容值和介质损耗正切值。
主要优点：
1.采用中文菜单操作，微机自动完成全过程的测量。
2.同样适用于车间、试验室、科研单位测量高压电器设备的tgδ及电容量。
3.可用正、反接线方法测量不接地或直接地的高压电器设备。同时可以测量电容式电压互感器的tgδ及主电容C1、C2电容量。
4.内部装备了高压升压变压器，并采取了过零合闸、防雷击等AQ保护措施。试验过程中输出0.5KV～10kV不同等级的高压，操作简单、A    Q。

主要参数：
1. 高压输出： 0.5 ～10kV；
每一档增加500V，共有十档，容 量：1500VA。
2. 准 确 度： tgδ：±(读数*1.0%+0.04%)；
Cx： ±(读数*1.0%+5PF)。
3. 分 辨 率： tgδ：0.01% Cx：1pF。
4. 测量范围： 0.1% ＜ tgδ ＜ 50%；
3PF＜ Cx ＜ 60000PF；
10KV时，Cx ≤30000PF；
5KV时，Cx ≤60000PF。
5. 电 源： AC 220V士10% 50士1Hz 。
6. 谐波适应： ≤3%。
7. 使用条件： -15℃－50℃ ，相对湿度＜80% 。
8. 外型尺寸： 460mm×335mm×340mm。
9. 重 量： 30 kg。
