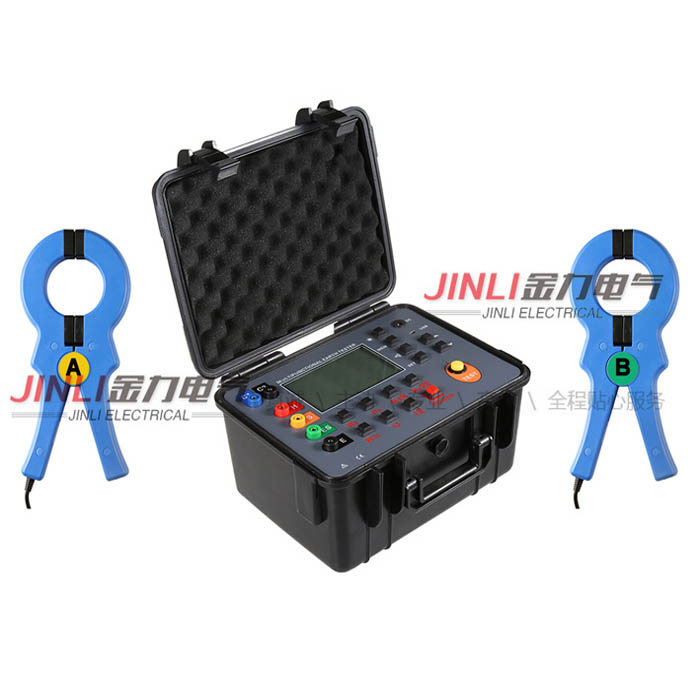

测试接地电阻选择“JL7008双钳多功能接地电阻测试仪”
目前,市场上存在的接地电阻测试仪有成百上千种,有进口的也有国产的,归纳起来,其测量方法只有三类:打地桩法、钳夹法、地桩与钳夹结合法。
一、打地桩法:地桩法可分为二线法、三线法和四线法
1 二线法:这是 初的测量方法:即将一根线接在被测接地体上,另一根接辅助地极。此法的测量结果R=接地电阻+地桩电阻+引线及接触电阻,所以误差较大,现已一般不用。
2 三线法:这是二线法的改进型,即采用两个辅助地极,通过公式计算,在中间一根辅助地极在总长的0.62倍时,可基本消除由于地桩电阻引起的误差;现在这种方法仍然在用。但是此法仍不能消除由于被测接地体由于风化锈蚀引起接触电阻的误差。
3 四线法:这是在三线法基础上的改进法。这种方法可以消除由于辅助地极接地电阻、测试引线及接触电阻引起的误差。
仪器选择:目前市场支持此种方法的仪器比较多,其中以共立4105A-H接地电阻测试仪为代表,我公司支持此种方法的仪器是DER2571便携式接地电阻测试仪。
二、钳夹法:钳夹法分为单钳法和双钳法
1 双钳法:利用在变化磁场中的导体会产生感应电压的原理,用一个钳子通以变化的电流,从而产生交变的磁场,该磁场使得其内的导体产生一定的感应电压,用另一个钳子测量由此电压产生的感应电流 后用欧姆定律计算出环路电路值。其适用条件一是要形成回路,二是另一端电阻可忽略不计。
2 单钳法: 单钳法的实质是将双钳法的两个钳子做成一体,但如果发生机械损伤,邻近的两个钳子难免相互干扰,从而影响测量精度。
仪器选择:目前市场支持此种方法的仪器有法国CA公司的CA6412钳式接地电阻测试仪,还有华谊仪表的MS2301钳式接地电阻测试仪等,我公司支持此种方法的仪器是JL7008双钳多功能接地电阻测试仪。
三、地桩与钳夹结合法:这种方法又叫选择电极法
这种方法的测量原理同四线法,由于在利用欧姆定律计算结果时,其电流值由外置的电流钳测得,而不是象四线法那样由内部的电路测得,因而极大地增加了测量的适用范围。尤其是解决了输电杆塔多点接地并且地下有金属连接的问题。
四、土壤电阻率的测量
JL7008双钳多功能接地电阻测试仪用四个接地桩,可设置地桩之间的距离,是标准的土壤电阻率测量方法。
