变压器有载开关测试仪使用技术介绍
产品简介:

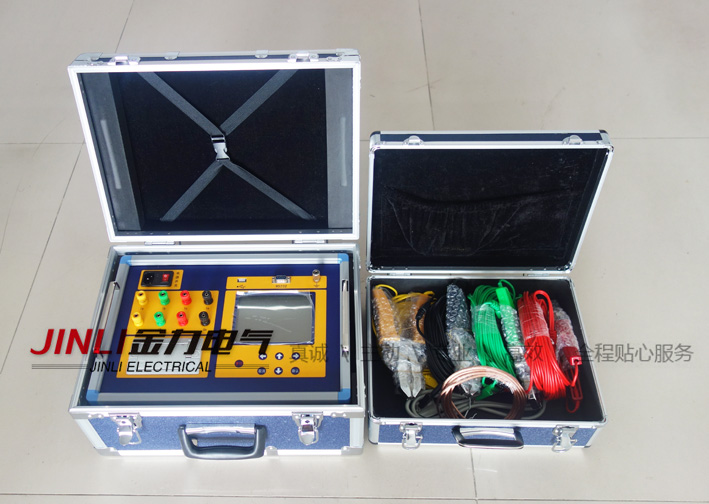

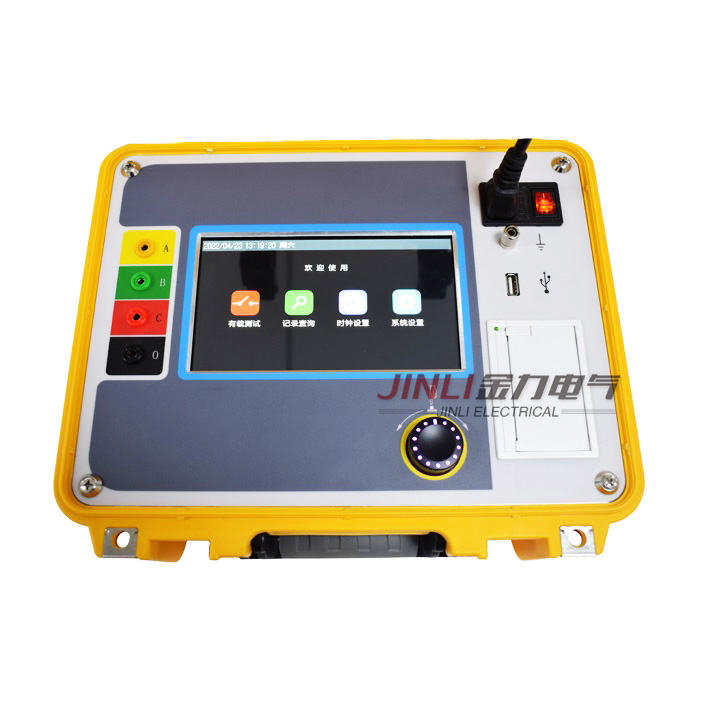

JL3011变压器有载开关测试仪,是用于测量和分析电力系统中电力变压器及特种变压器有载分接开关电气性能指标的综合测量仪器。它采用计算机控制,通过特殊设计的测量电路,可实现对有载分接开关的过渡时间、过渡波形、过渡电阻、三相同期性、等参数的测量。用户可根据需要和现场条件,直接由分接开关引线进行测量,也可由变压器三相套管及中性点直接接线测量。
JL3011变压器有载开关测试仪具有对所测数据进行分析、存贮、打印等功能。解决了目前电力变压器有载分接开关测量方法落后,没有测试手段的问题。可在电力设备预防性试验及变压器大修中及时诊断出有载分接开关的潜在故障,对提高电力系统运行的可靠性具有重要意义.
技术参数:
1、三路独立测试电源, 大输出电流0.5A。
2、仪器设置采样率10~20KHZ。
3、单次波形 大存储时间6.4秒。
4、过渡电阻测量范围:Y/Δ型变压器1-40,Y型变压器1-20。
5、测量精度:1-5,Δ≤±10%.5-40,Δ≤±5% 时间误差:Δ≤±1%。
6、显示器:240128T、T6963C控制器;
7、处理部分:高速8位微处理器,数据存储器512K字节,所存贮的波形多达128组。
8、高速A/D转换器, 高采样率可达400KHZ。
9、电源:220V,功率:200W。
注意事项:
1、在使用仪器前一定要认真阅读本说明书;
2、仪器的操作者应具备一般电气设备或仪器的使用常识。
3、本仪器在环境温度-5℃~40℃,相对湿度≤80%范围内都能正常工作,但户外使用时应避免淋雨、阳光直射液晶显示屏。
4、电源插座上设有保护地线,请将插头插入带地线三眼插孔内。
5、仪器输出 高电压24V,现场测试时先接好所有引线,再打开仪器电源。
6、仪器换线夹时必须关闭电源,仪器可带线圈进行测量,但严禁带电测量。
7、不能将两组以上的线连在一起作为一路测量,不用的线要开路。
8、测试结束后,先关闭仪器再拆除所有接线。
