串联谐振做容性试品的交接和预防性试验

串联谐振做容性试品的交接和预防性试验

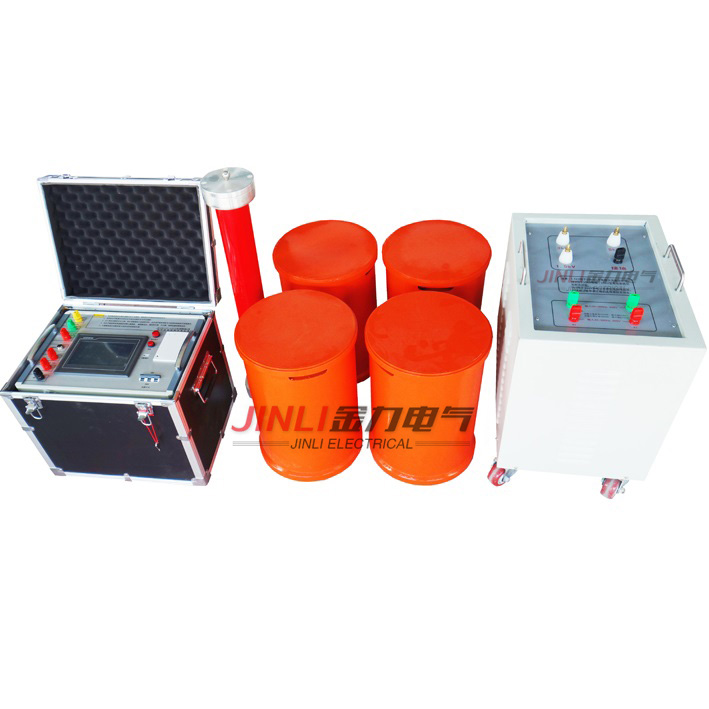

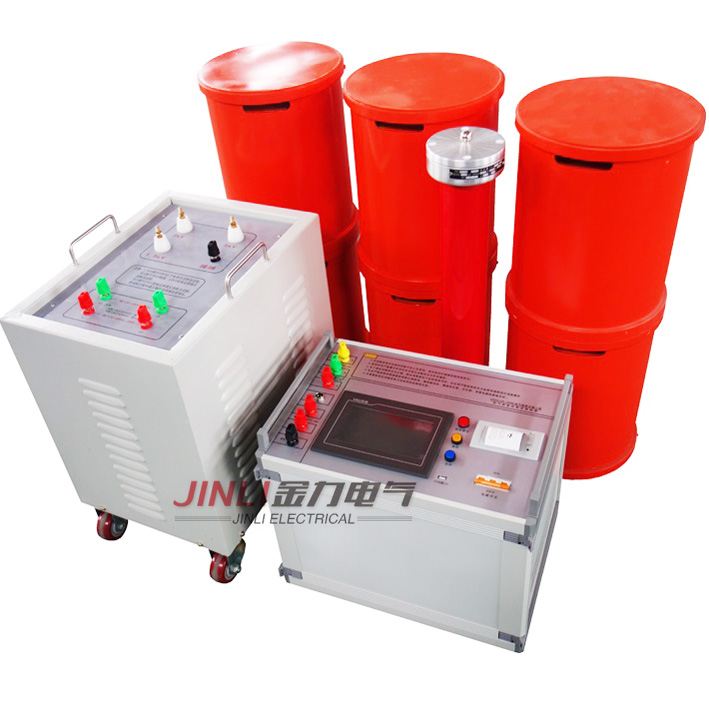

变频串联谐振试验装置是运用串联谐振原理，利用励磁变压器激发串联谐振回路，调节变频控制器的输出频率，使回路电感L和试品C串联谐振，谐振电压即为加到试品上电压。变频谐振试验装置广泛用于电力、冶金、石油、化工等行业，适用于大容量，高电压的电容性试品的交接和预防性试验。

一、布置试验接地线的注意事项

由于被试电缆的电容量较大，若在试验时试品击穿或发生高压引线对地放电，在电缆的接地端处，试验接地线和控制箱外壳等处，可能会产生暂态过电压。本设备已在控制箱和主要部件内，采取多重暂态过电压保护措施，能保证设备的正常工作。此外，在试验接地线布置方面还应注意采取下列保护措施：
1.试验设备(谐振电抗器、分压器、励磁变压器等)应尽量靠近被试电缆头，减少试验接地线的长度，即减少接地线的电感量。
2.采用专配的一点接地式试验接地线组。特别注意试验接地线应尽可能的短，不要任意延长接地线长度。
3.试验时操作人员除接触调谐、调压绝缘旋钮外，不要触及控制箱金属外壳，否则在高压侧击穿或放电时，可能有轻微的刺痛感。有条件时，建议操作人员站在橡胶绝缘垫上工作。
4.试验变压器有800V、1000V、1500V三个端子，当系统所需高压小于15kV时选用800V端子，当系统所需高压大于15kV小于60kV时选用1000V端子，当系统所需高压大于60kV时选用1500V端子。

二、变频串联谐振耐压试验装置注意事项:

1.本试验设备应由高压试验专业人员使用，使用前应仔细阅读使用说明书，并经反复操作训练。
2.操作人员应不少于2人。使用时应严格遵守本单位有关高压试验的AQ作业规程。
3.为了保证试验的AQ正确，除必须熟悉本产品说明书外，还必须严格按国家有关标准和规程进行试验操作。
4.各联接线不能接错，特别是接地线不能接错。否则可导致试验装置损坏。
5.变频串联谐振耐压试验装置使用时，输出的是高电压或超高电压，必须可靠接地，注意操作AQ。
6.当开机且回零后仍然不能升压时，请长时间按下复位键(10秒钟左右)，并使控制箱面板的指示灯正常，即除"高压"以外没有其它红灯亮，然后开始正常操作。
7.当电压电压大于10V，而还没有进行调谐时，系统会自动失谐，以防止一谐振就产生高压伤害试品甚至对人体带来伤害
