JL9001系列水内冷发电机绝缘测试仪的运行规定

JL9001系列水内冷发电机绝缘测试仪的运行规定

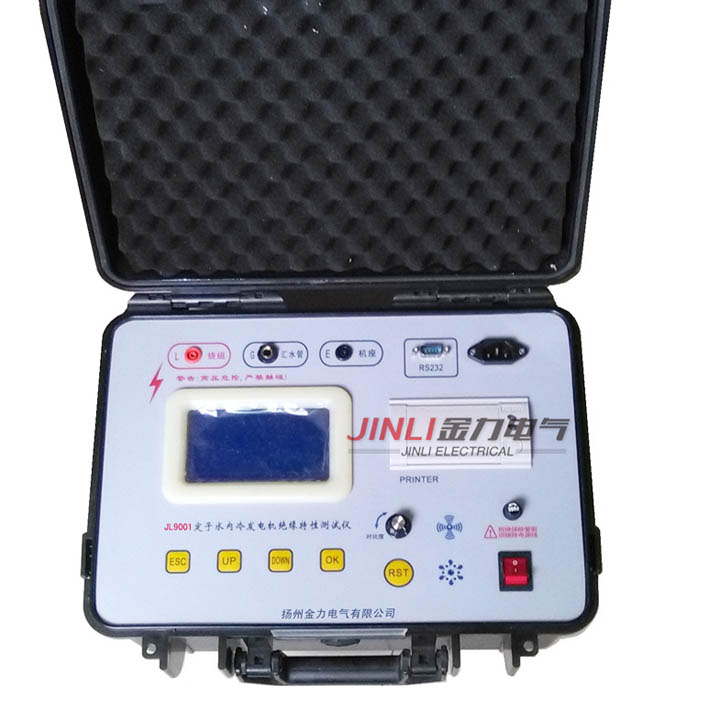

检查电气设备的绝缘性能，测量绝缘电阻是简单快速的基本方法，本公司参考国内外多种水内冷发电机绝缘电阻测试仪，设计了JL9001系列水内冷发电机绝缘测试仪。该仪器测量原理新颖，操作简便，精度高，整机采用全集成电路，抗震能力强，工作稳定性好，输出短路电流大，在现场环境下抗干扰能力强，能满足目前发电厂的测试要求。该仪器具有计时，报警和数据存贮等功能，可方便地测量绝缘电阻，吸收比，极化指数等参数。
发电机绝缘电阻的运行规定:JL9001系列水内冷发电机绝缘测试仪

1.发电机启动前或停运后，应对其绝缘电阻进行测量并作好记录
2.发电机定子圈的绝缘电阻可在不通水的情况下,用2500V摇表测量或在通水的情况下用水内冷发电机绝缘测试仪测量。在相同的温度和湿度的条件下,不得低于前次的1/3--1/5,吸收比不小于1.3倍；定子线圈在不通水干燥后接近工作温度时,用2500V摇表测量其对地的绝缘电阻值应不低于200MΩ；JL9001系列水内冷发电机绝缘测试仪
3.发电机通水前用摇表测定绝缘,应在汇水管未与外接水管接上之前进行,并将两端汇水管用导线联接起来,接在摇表的屏蔽端而后测量,测毕接好外接水管；JL9001系列水内冷发电机绝缘测试仪
4.发电机通水后用水内冷发电机绝缘测试仪测量,测量前先用万用表测量汇水管与线圈间的绝缘电阻不低于100KΩ,汇水管与机座间的电阻不低于1KΩ,用测试仪测量不低于前次的1/3--1/5；
5.发电机定子线圈绝缘电阻测量结果与前次比较,如有明显下降时,应查明原因,消除后方允许启动机组；
6.励磁回路绝缘电阻的测量(包括发电机转子、主副励磁机)应采用500V摇表进行测量,发电机转子绕组值不应小于5MΩ,主励磁机定子,转子绕组的绝缘电阻不小于1MΩ；JL9001系列水内冷发电机绝缘测试仪
7.整流器的控制部分及电子装置禁止用摇表测量绝缘,如需测量时应由专业人员进行；
8.发电机底板及电刷架之间电阻用1000V摇表测量,绝缘电阻值不低于1MΩ。
