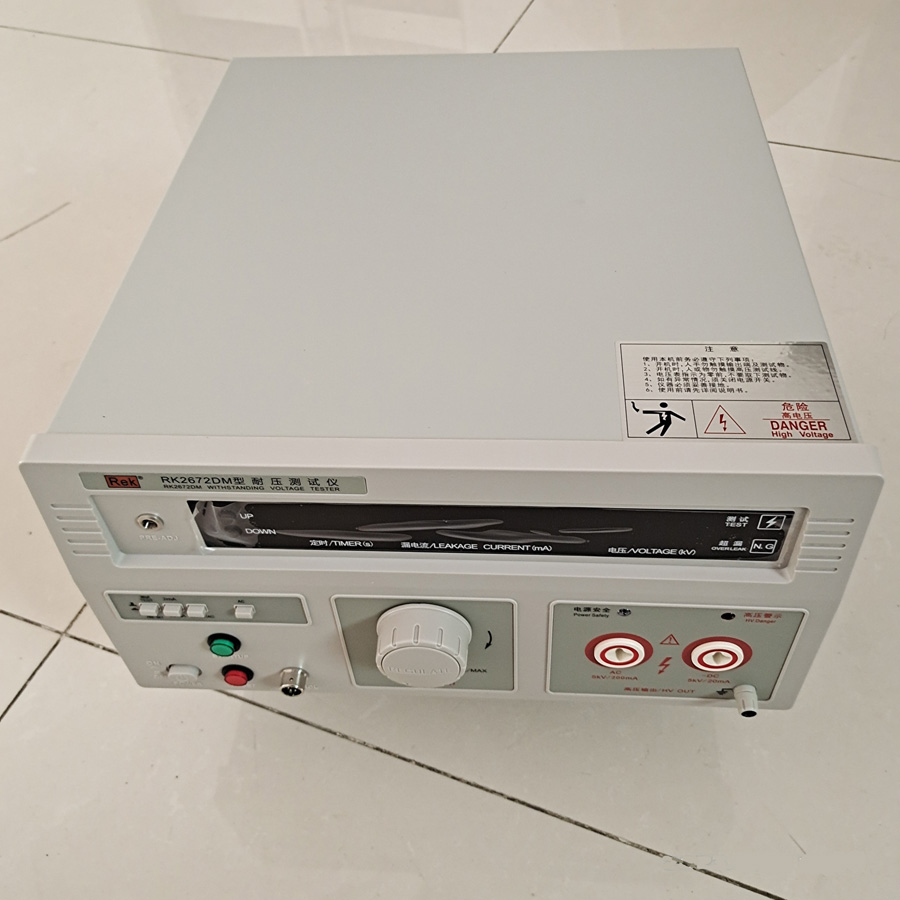

绝缘耐压测试仪的操作规程

绝缘耐压测试仪的操作规程

本仪器选用单片机为主导，先设定后开机测试的方法，全部过程由微机自动运行控制，操作简单，方便适用。

一，运行检查测试

1.将0.7MΩ标准电阻的一端连接耐压仪的地线.
2、接通电源，将仪器、报警漏电流设定在5mA.
3、开启仪器，用测试棒击标准电阻另一端，调整电压在3410V至3590V内仪器发出报警，则判定该仪器处于正常工作状态，若不在3410V至3590V范围内仪器报警的，则仪器工作不正常.
4、当在运行检查时发现设备功能失效，运行检查结果不能满足规定要求时，操作人员需将上一次运行检查合格以来检测过的产品重新进行检测，并将仪器送去维修.

二，熟悉仪器的各项性能及操作要求

应由固定岗位人员操作、非本岗位人员严禁操作。

三，操作步骤

操作者坐椅和脚下必须垫好橡胶绝缘垫，只有在测试灯熄灭状态下，无高压输出方可进行被测机型连接或拆卸操作.
1.测试前对仪器进行校准，(方法：漏电电流5mA状态下，用700KΩ陶瓷电阻跨接于地线夹同高压测试棒探头之间至仪器报警为准.
2.连接被测机型是在确定电压表指定为“0”，测试灯灭状态下将仪器地线夹夹紧被测机散热架，并按下被测机型的电源开关.
3.设定仪器测试条件：A、电压：3500V；B、漏电流：5mA；C、测试时间定时为：流水线生产时4秒.
4.将测试棒探头紧贴电源线头的任一交流输入金属插片.
5.按下启动键观察测试结果，在设定时间内，超漏灯不亮，测被测机型为合格.
6.如果被测机型超过设定漏电流值，则仪器自动切断输出电压，同时锋鸣器报警，超漏灯亮，则被测机型为不合格，按下复位键即可清除报警声，再测试时应重新按启动键.

四，使用注意事项

1.操作者脚下垫绝缘橡皮垫，戴绝缘手套，以防高压电击造成生命危险；
2.仪器必须可靠接地；
3.在连接被测体时，必须保证高压输出“0”及在“复位”状态；
4.测试时，仪器接地端与被测体要可靠相接，严禁开路；
5.切勿将输出地线与交流电源线短路，以免外壳带有高压，造成危险；
6.尽可能避免高压输出端与地线短路，以防发生意外；
7.测试灯、超漏灯、一旦损坏，必须立即更换，以防造成误判；
8.排除故障时，必须切断电源；
9.仪器空载调整高压时，漏电流指示表头有起始电流，均属正常，不影响测试精度.
10.仪器避免阳光正面直射，不要在高温潮湿多尘的环境中使用或存放.

五，保养与操作规范

注意仪器保养，操作人员离开岗位必须断开仪器电源.
