JL3017变压器性能综合测试台

添加时间:2022-01-15 17:32:42   浏览次数:1352

产品简介:

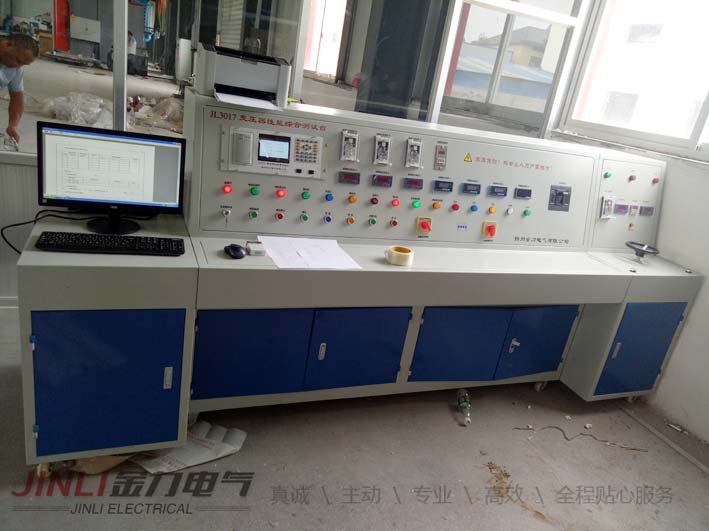

JL3017变压器性能综合测试台是测量变压器、空载短路、变比、直阻、耐压、控制于一体的测试设备,具有体积小、重量轻、精度高、测试简便,变压器性能综合测试台是电力部门更新换代的理想产品。
变压器性能综合测试台适用供配电系统,电力变压器制造厂,工矿等企业单位,变压器综合试验台能真实地判断电力变压器的空载电流,空载损耗,阻抗电压和负载损耗,准确的测量电力变压器直流电阻,变比,实施状态诊断,确保运行,为监测或修造变压器提供了可靠的数据。
使用条件:
变压器性能综合测试台应在下列条件使用:
◆ 安装高度不超过海拔1000米。
◆ 周围介质温度不高于 +40 ℃,不低于 –5 ℃。
◆ 空气相对湿度不高于85%。
◆ 没有导电尘埃与破坏金属及绝缘的腐蚀性气体场所。
◆ 没有爆炸危险的场所。
◆ 没有振动且垂直倾斜不超过5º的场所。
检查接线板上的接线是否正确,接线柱的连线之间及连线与地之间是否有短路现象(即由测试台到被试品的连线的相与相之间是否有短路现象)。
合上空气开关,“电源指示”灯亮,若不亮,应停电检查是指示灯坏了还是原熔丝损坏(注:熔丝要适当,绝不允许用非保险丝代替)。检查正相序指示灯亮,若不亮则更换电源进线相序,此时二次回路电源接通,若调压器不在零位,则自动回零。调压器回零后,即可按以下顺序进行试验:
◆ 直流电阻试验;
◆ 变比组别试验;
◆ 空载试验短路试验;
◆ 感应耐压试验;
◆ 工频耐压试验.
变压器性能综合测试台做试验前请详细阅读直流电阻测试仪说明书、全自动变比组别测试仪及变压器空载短路测试仪说明书。
试验方法:
A.直流电阻测试:
◆ 将电气试验项目开关旋转至直阻,直阻信号灯亮,打开变压器直流电阻测试仪的电源开关,即可进行直阻测试。
B.变比组别试验:
正确接线:即板后接线柱所标高低压侧与被试变高低压侧必须一致,且相序一致.
◆ 将电气试验项目开关旋转至变比,变比信号灯亮,打开全自动变比组别测试仪的电源开关,即可进行变比试验。
◆ 详细阅读变比全自动测试仪的使用说明书,熟悉程序后方可操作,否则可能造成设备损坏人身事故。
◆ 试验完毕,关闭电源,变比组别试验结束。
C.空载短路试验:
旋动电气试验项目开关至空负载, 空负载信号灯亮。
空载试验:
◆ 分别接好被试变压器对应的低压侧(a、b、c),高压侧开路,注意相序不能有误。
◆ 按照被试变压器的容量设置好各屏幕的数据。
注:根据被试变压器低压侧额定电源选定不接CT和外接CT档位。外接CT比为30/1。
◆ 按“调开”按钮,调开指示灯亮,此时按“升压”按钮。相对应的指示灯亮,调压器开始升压,当跟随电压显示为被试变压器的低压侧额定电压时,即停止升压。记好数据后按“降压”按钮,降压指示灯亮,使调压器回零,回零灯亮。然后旋转电气试验项目开关旋钮至停位方可更换连线。
短路试验:
◆ 分别接好被试变压器所对应的高压侧(A、B、C)。将被试变压器低压侧短路,高压加压。
◆ CT档位选择是根据被试变压器高压侧的额定电流来选择,方法与空载试验一样。
◆ 升压过程中监视的是三相电流,一旦三相电流分别等于高压侧的额定电流应立即停止升压,锁定、打印与空载试验一样, 旋转“降压”按钮,使调压器回零 ,再旋转“空载短路/耐压试验”旋钮至停止位置,拆除连线。
D.  感应耐压试验:
◆ 旋动电气试验项目开关至中频位置,中频信号灯亮,按电机启动,中频机组开始工作。再按调开按钮,然后按升压按钮升压至800V,控制台上有中频输出电压和输出电流显示。结果看三相电流是否平衡即可,按计时按钮,时间一般设置为40S,计时完毕自动降压,按电机停止,感应试验结束,空负载试验、感应耐压试验后面的输出线不需要更换。
E.工频耐压试验:
◆ 旋动电气试验项目开关至耐压位置,耐压信号灯亮。
◆ 试验变压器的高压尾应有可靠接地。
◆ 将试验变压器高压输出端接至被试变压器高压端(A、B、C),调节耐压过流保护至适当大小,非试验人员撤离被试变。
◆ 可根据用户需要,旋转点动/连动按钮,按 “合闸”按钮,合闸灯亮,试验回路接通,按“升压”按钮,升压指示亮,升压过程中密切注视被试品,耐压输出电流和调压输出电压。耐压仪表电压升至规定值时停止升压,打开时间继电器,若正常,计时60秒后蜂鸣器闪鸣,试验变压器自动开始降压,降压指示灯亮。降压完毕回零灯亮,试验结束。
a.升压时应从零均匀升压至规定值。
b.“耐压过流保护”调节应适当(一般应规定为试验变压器额定电流的1.3—1.5倍)。
c. 进行耐压试验时,被试变压器的高压(A、B、C)应短接,低压(a、b、c)与中性点(O)短接并可靠接地。
供货成套性:
◆ 变压器特性综合测试台   一台
◆ 直流电阻测试仪         一台
◆ 全自动变比测试仪       一台
◆ 变压器损耗参数测试仪   一台

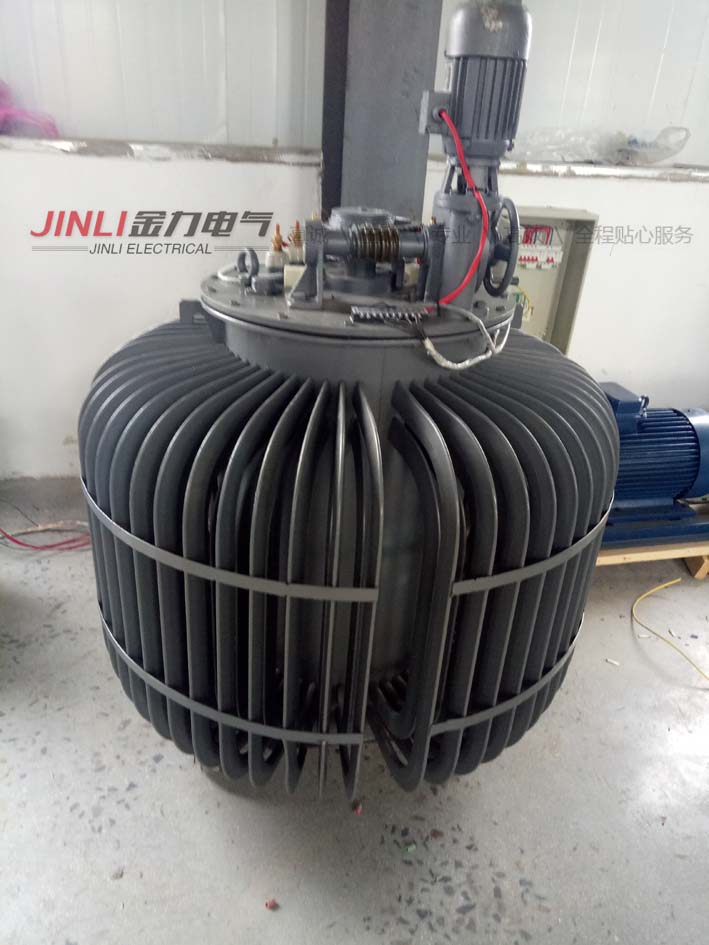

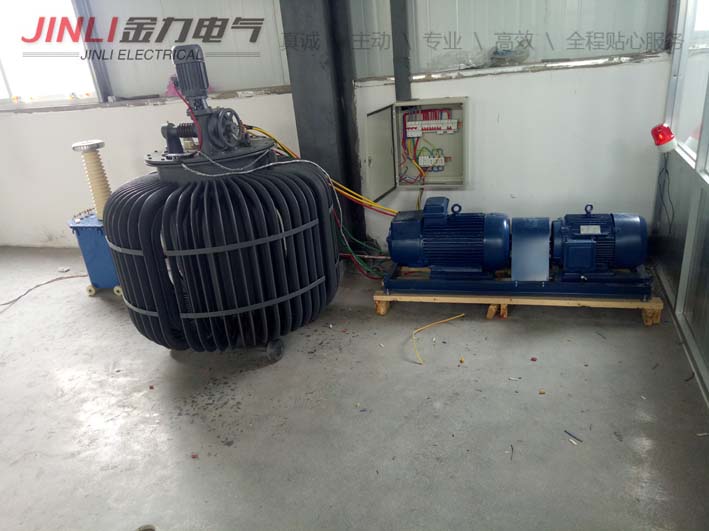

◆ 200KVA感应调压器       一台

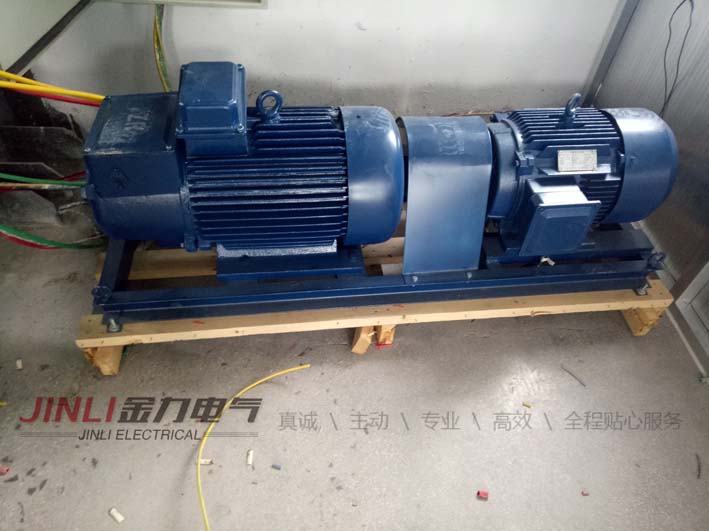

◆ 50KW中频机组           一台

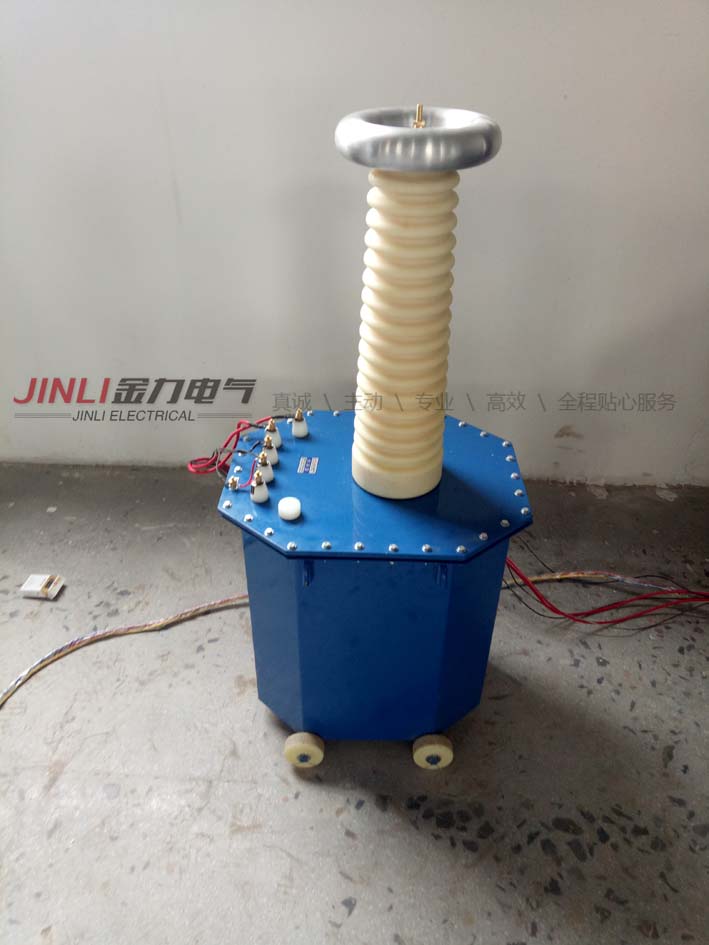

◆ 30KVA/100KV试验变压器  一台
◆ 电力测试配线           一套
◆ 产品说明书             一份
◆ 产品合格证             一份
