产品简介:
工频耐压试验装置它是发电站、供配电系统及科研单位等广大用户的基本试验设备。用于对各种电器产品、电气设备、绝缘材料等进行规定电压下的绝缘强度试验，考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量承受过电压的能力。是供电企业、大型工厂、冶金、发电厂、铁路等需要电力维修部门的必备设备。
产品别称：工频耐压试验装置、工频耐压试验设备、工频交直流耐压试验装置、工频耐压试验成套装置、工频试验变压器

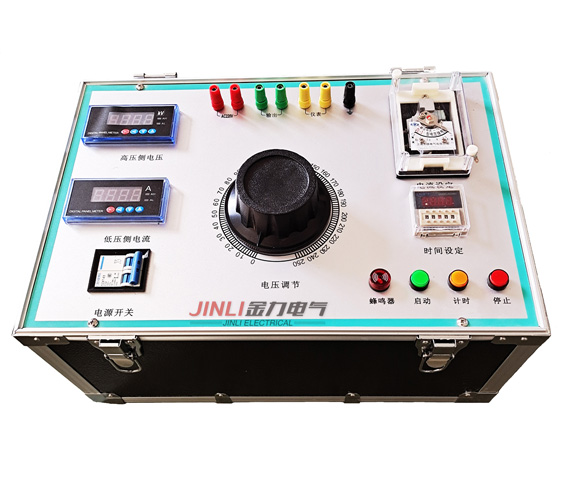

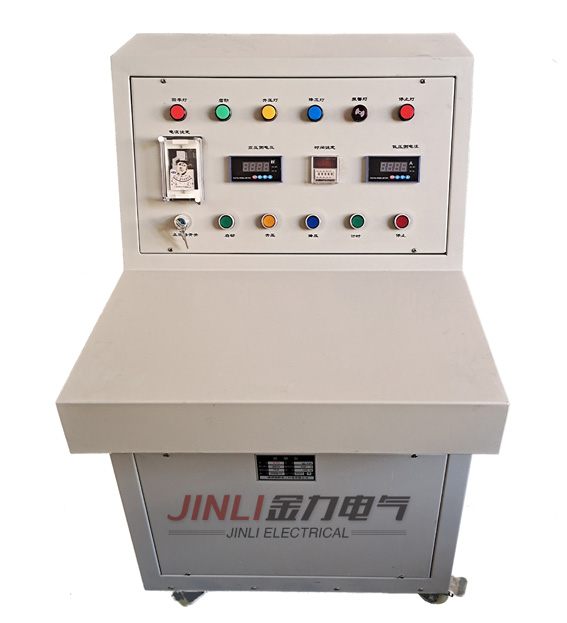

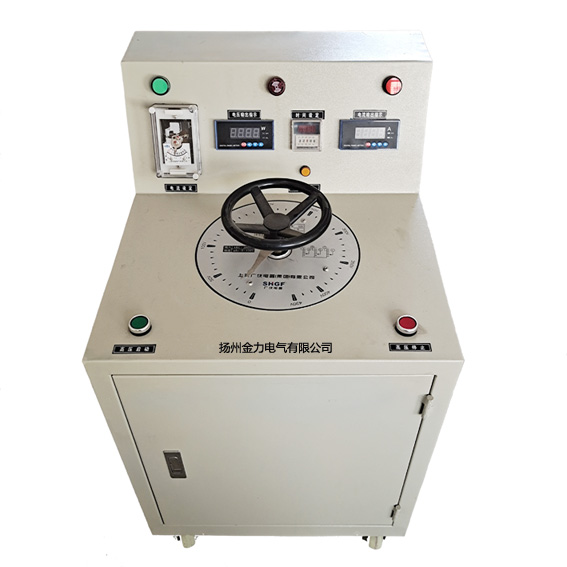

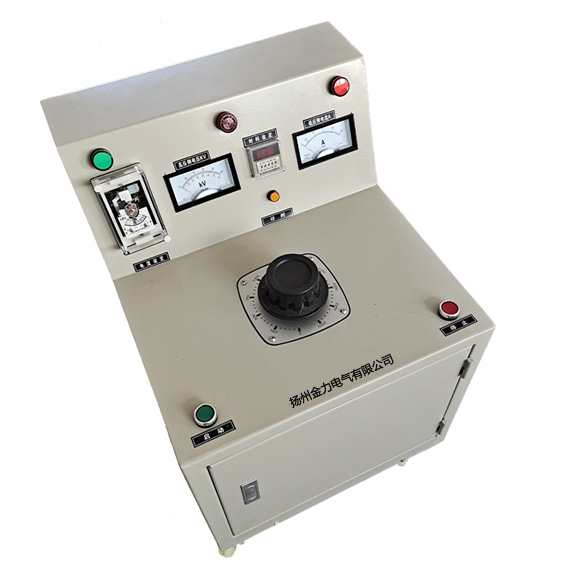

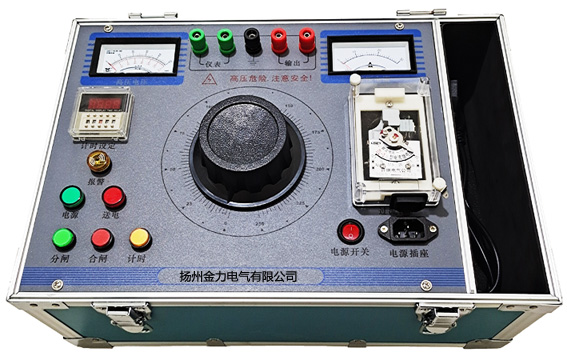

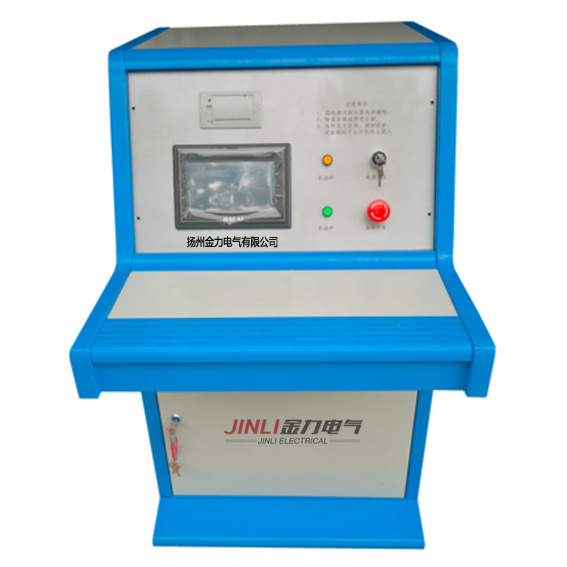

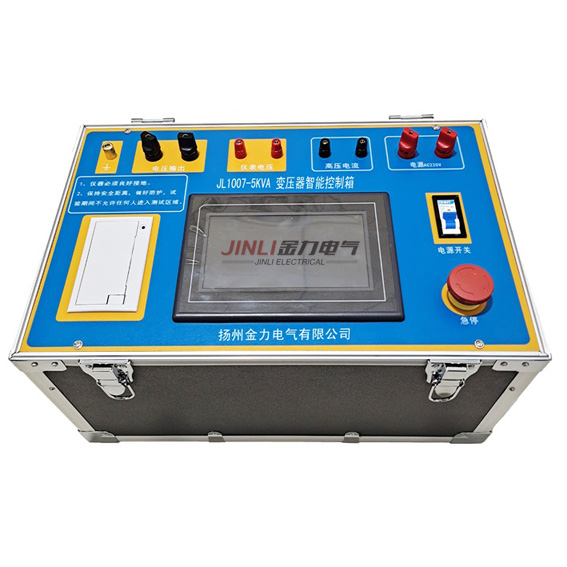

产品组合：
| 系列试验变压器组合 | 全自动控制台/箱 | 指针式控制台/箱 | 数显式控制台/箱 |
| 干式试验变压器 | 干式变+全自动控制台/箱 | 干式变+指针式控制台/箱 | 干式变+数显式控制台/箱 |
| 充气式试验变压器 | 充气变+全自动控制台/箱 | 充气变+指针式控制台/箱 | 充气变+数显式控制台/箱 |
| 油浸式试验变压器 | 油式变+全自动控制台/箱 | 油式变+指针式控制台/箱 | 油式变+数显式控制台/箱 |
产品参数：
系列试验变压器技术参数：
| 规格 | 容量（kVA） | 高压输出电压（kV） | 高压输出电流（mA） | 低压输入 | 变比 | |
| V | A | |||||
| 1.5kVA/50kV | 1.5 | 50 | 30 | 200 | 7.5 | 500 |
| 3kVA/50kV | 3 | 50 | 60 | 200 | 15 | 500 |
| 5kVA | 5 | 50 | 100 | 200 | 25 | 500 |
| 5 | 100 | 50 | 200 | 1000 | ||
| 10kVA | 10 | 50 | 200 | 220/380 | 50/26 | 500 |
| 10 | 100 | 100 | 200/380 | 1000 | ||
| 20kVA | 20 | 50 | 400 | 380 | 53 | 500 |
| 20 | 100 | 200 | 380 | 1000 | ||
| 20 | 150 | 133 | 380 | 1500 | ||
| 30kVA | 30 | 50 | 600 | 380 | 79 | 500 |
| 30 | 100 | 300 | 380 | 1000 | ||
| 30 | 150 | 200 | 380 | 1500 | ||
| 30 | 200 | 150 | 380 | 2000 | ||
| 30 | 250 | 120 | 380 | 2500 | ||
| 50kVA | 50 | 50 | 1000 | 380 | 132 | 500 |
| 50 | 100 | 500 | 380 | 1000 | ||
| 50 | 150 | 333 | 380 | 1500 | ||
| 50 | 200 | 250 | 380 | 2000 | ||
| 50 | 250 | 200 | 380 | 2500 | ||
| 100kVA | 100 | 100 | 1000 | 3000 | 33 | 1000 |
| 100 | 150 | 666 | 3000 | 1500 | ||
| 100 | 200 | 500 | 3000 | 2000 | ||
| 150kVA | 150 | 150 | 1000 | 3000 | 50 | 1500 |
| 150 | 200 | 750 | 3000 | 2000 | ||
| 150 | 250 | 600 | 3000 | 2500 | ||
| 200kVA | 200 | 200 | 1000 | 3000 | 66 | 2000 |
| 200 | 250 | 800 | 3000 | 2500 | ||
| 300kVA | 300 | 200 | 1500 | 3000 | 100 | 2000 |
| 300 | 250 | 1200 | 3000 | 2500 | ||
系列控制箱/台技术参数：
| 规格 | 容量 | 电源 | 输出 | 参考重量 | 备注 | |||
| 相数 | （V） | （A） | （V） | （A） | ||||
| 2/220 | 2 | 1 | 220 | 50 | 0~220 | 10 | 16 | / |
| 3/220 | 3 | 1 | 220 | 50 | 0~220 | 15 | 18 | / |
| 5/220 | 5 | 1 | 220 | 50 | 0~220 | 25 | 20 | / |
| 10/220 | 10 | 1 | 220 | 50 | 0~220 | 50 | 60 | / |
| 15/400 | 15 | 2 | 380 | 50 | 0~430 | 37.5 | 90 | / |
| 20/400 | 20 | 2 | 380 | 50 | 0~430 | 50 | 100 | / |
| 25/400 | 25 | 2 | 380 | 50 | 0~430 | 62.5 | 120 | / |
| 30/400 | 30 | 2 | 380 | 50 | 0~430 | 75 | 140 | / |
| 50/400 | 50 | 2 | 380 | 50 | 0~430 | 125 | 160 | / |
| 100/400 | 100 | 2 | 380 | 50 | 0~430 | 250 | 50 | 调压器外配 |
| 150/3000 | 150 | 2 | 380 | 50 | 0~430 | 50 | 50 | |
| 200/3000 | 200 | 2 | 380 | 50 | 0~430 | 65 | 50 | |
| 250/3000 | 250 | 2 | 380 | 50 | 0~430 | 84 | 50 | |
| 300/3000 | 300 | 2 | 380 | 50 | 0~430 | 100 | 50 | |
