JL1112 验电器支架测试装置

产品简介：

  JL1112 验电器支架测试装置，是根据我国电力行业标准DL740—2000于2000—11—03由国家经贸委发布实施。图二、三的要求进行设计、研制、开发形成产品，有利于验电器功能准确检验，便于试验人员操作。

  JL1112 验电器支架测试装置：分别适用于10KV及35KV。66KV、110KV、220KV、330KV。只需将图一，H1，H2，H3及表一和图二，H1，H2，H3和表二按规定调到适当位置。

表一   带接触电极延长段的验电器

 图一   带接触电极延长段的验电器

表二   不带接触电极延长段的验电器

图二   不带接触电极延长段的验电器

  若需要检测500KV及以上电压验电器功能，可根据用户要求另行设计订制。

  使用说明（见装置图一，H1，H2，H3和装置图二，H1，H2，H3）

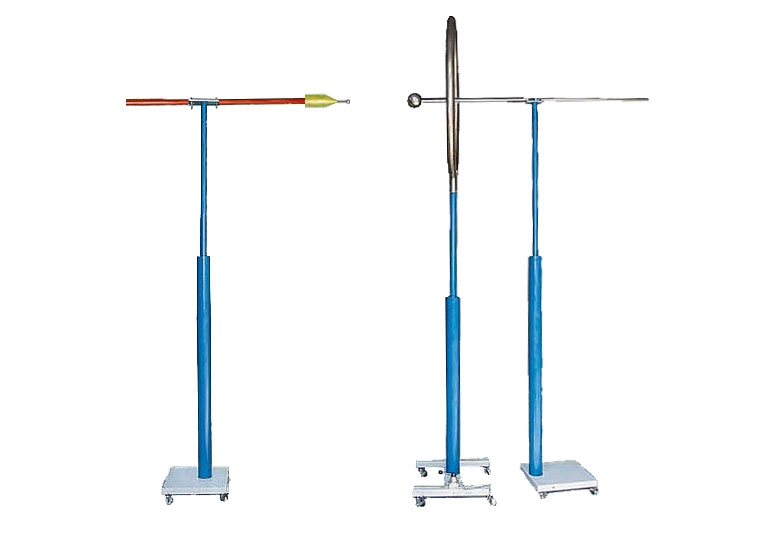

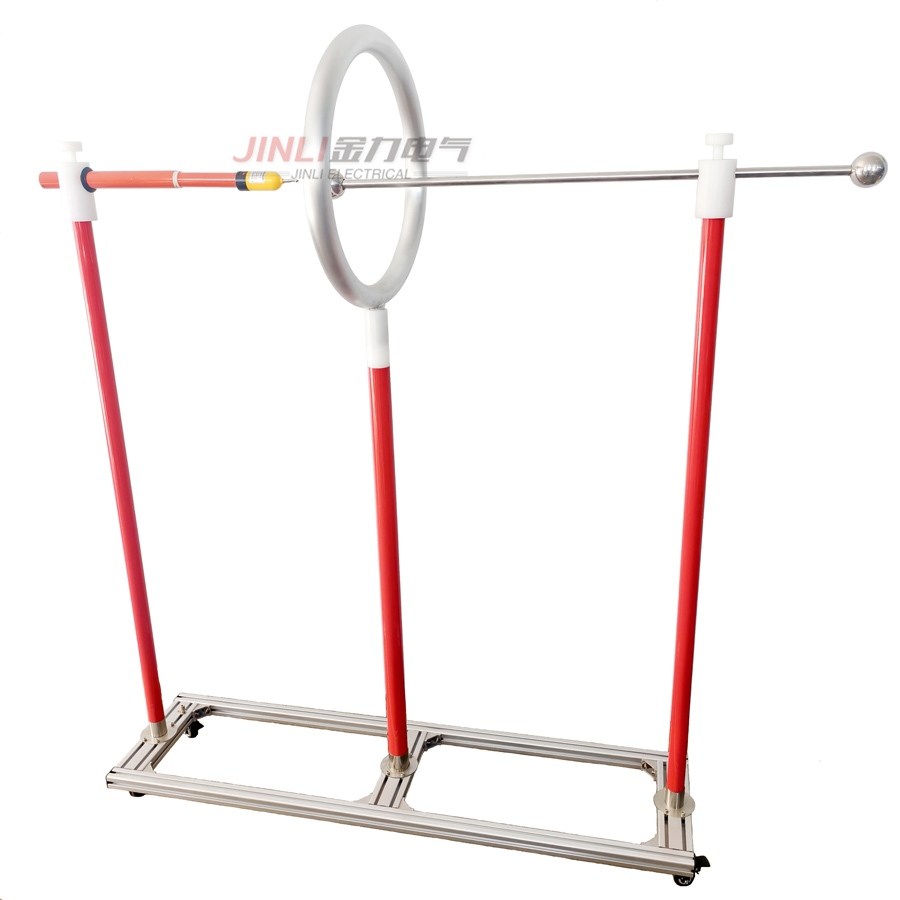

产品结构：

  H1为三节可伸缩绝缘管，每节约950mm长，收缩约950mm长，并在顶部装有550mm金属环。若用于10KV，35KV伸出两节即可（见表一，二规定）高于1500mm，并在顶部装有1050mm金属环。若用于66—110KV，220—330KV伸出三节即可（见表一，二规定）高于2500mm。

  H2为多节伸缩绝缘管，顶部分别（可换）直径Ø60mm、100mm金属球，在分别用于10KV，35KV及66—110KV，220—330KV（见表一，二规定）。

  H3为多节伸缩绝缘管，支撑验电器板，调节与H2相应高度。
