JL1115 绝缘服、绝缘垫（毯）试验电极装置

产品简介：

  JL1115 绝缘服、绝缘垫（毯）试验电极装置、本绝缘服测试台专门为绝缘垫、绝缘隔板等绝缘防护用品耐压试验特别设计，可以进行绝缘垫（毯）、绝缘隔板耐压试验。JL1115 绝缘服、绝缘垫（毯）试验电极装置、本测试台适用于电科院、电力系统带电作业班等单位使用。

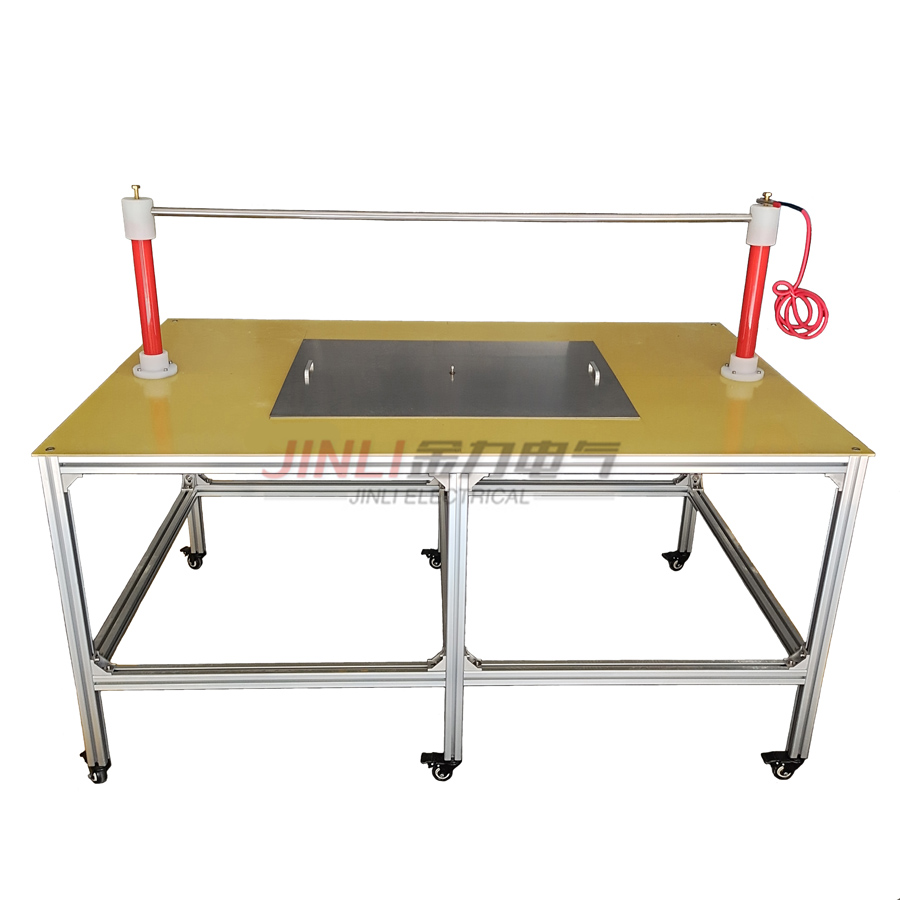

产品图片：

操作方法：

1. 测试前准备

将试验平台接地端用ZY接地线连接至接地点，并保证连接可靠。注意：

2.绝缘垫（毯）耐压测试

根据DL/T976-2015带电作业工具、装置和设备预防性试验规程，需对绝缘垫进行交流耐压试验，试验周期为6个月。绝缘垫的交流耐压值（单位V）

2.1先对绝缘垫进行外观检查，对于表面存在小孔、裂缝、局部隆起、切口、夹杂导电异物、折缝、空隙等直观缺陷的绝缘垫直接判断为不合格，无需进行交流耐压试验。

2.2绝缘垫（毯）交流耐压试验方法：先将海绵用水弄湿，但不宜太湿溢水。弄好后将需要试验的绝缘垫用抹布清除表面的污垢，以免影响试验结果，然后将绝缘垫铺在试验平台上放平，将高压电极（铝板）压在绝缘垫上面。试验台接地，高压电极接升压变压器。确认试验环境AQ的情况下，根据试验规程进行升压、耐压试验。

2.3试验无电晕、无闪络、无击穿、无明显发热为合格。否则为不合格。

2.4绝缘毯测试应按图2布置电极，并将测试台上盖接地线拆除。

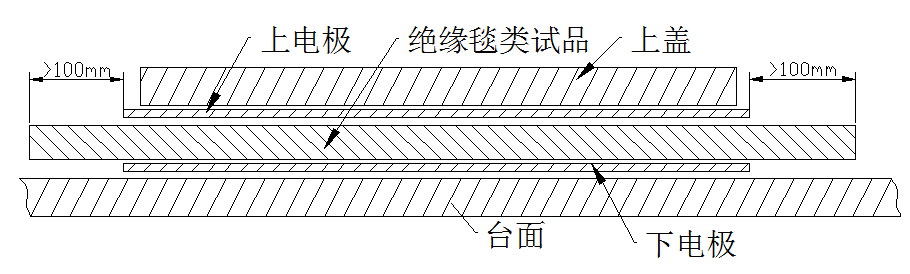

图2 绝缘毯测试示意图

3.绝缘档板试验方法。

3.1根据电力AQ工器具预防性试验规程要求，绝缘隔板试验包括表面工频耐压试验和（层间）工频耐压试验。

3.2绝缘隔板的试验项目、周期和要求

3.3先绝缘隔板试验前行外观检查，将有严重划痕，硬伤或裂纹还有受潮弯曲变形的隔绝隔板直接作为不合格产品。

3.4绝缘隔板表面工频耐压试验

3.5采用试验平台（包括试验电极）。表面耐压试验电极采用长度80mm、宽度60mm，长度40mm、宽度30mm的2片金属板，金属电极的间距为300mm，电极板上有接线柱，一端电极接地，另一端电极接高压。试验时间绝缘隔板安放在白色绝缘试验平台上，然后将试验电极放在绝缘隔板上，试验电极的1片金属电极接地，另一片金属块接在变压器上，接上后试验人员在AQ距离里对试品加压进行耐压试验，试验电压为60kV，耐压时间为1分钟，若试验过程中有闪烁或击穿，说明绝缘隔板不合格，若无此上面现象，在试验完后，观察绝缘隔板是否有灼伤的痕迹，若有说明绝缘隔板不合格，同时可用手摸绝缘隔板耐压部分，若发现绝缘隔板有发热现象，说明绝缘隔板不合格。若无上面的现象，那可认定绝缘隔板表面耐压合格。

3.6绝缘隔板层间工频耐压试验

先将试验平台上的海绵用水打湿，但不至于滴水状态。然后将需要试验的绝缘挡板表面污渍清除，将绝缘隔板放置平台上，将高压铝电极放置在绝缘档板的中间位置，四边留有空间以免沿边放电。安置好后将变压器的高压输出线接在铝电极上。试验人员在AQ距离对绝缘档板加压，进行耐压试验。耐压时间1分钟。若试验过程中有闪烁或击穿，说明绝缘隔板不合格，若无此上面现象，在试验完后，观察绝缘档板是否有灼伤的痕迹，若有说明绝缘隔板不合格，同时可用手摸绝缘隔板耐压部分，若发现绝缘隔板有发热现象，说明绝缘隔板不合格。若无上面的现象，那可认定绝缘隔板层间耐压合格。

3.7若绝缘隔板表面耐压和层间耐压都合格。可认定此绝缘隔板合格。
