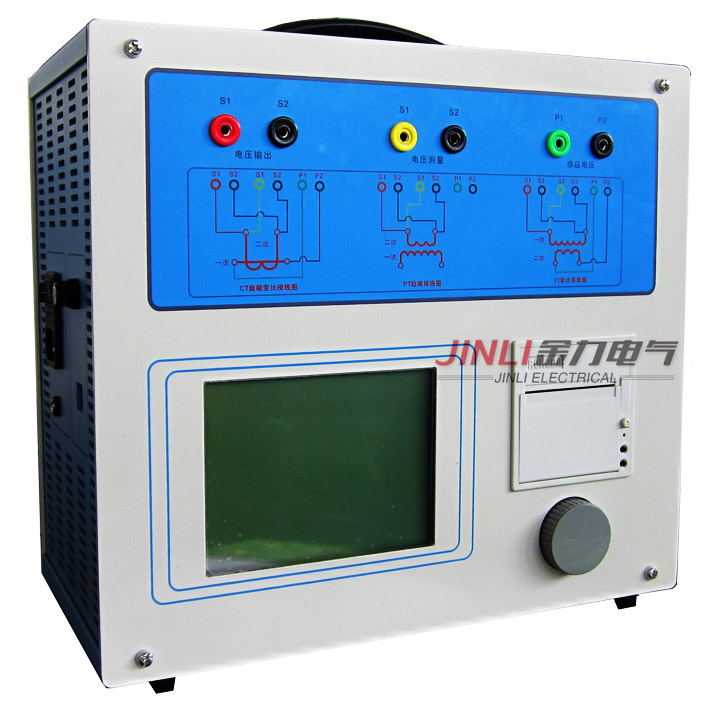

CTP-1000便携式变频互感器综合测试仪

添加时间:2022-01-18 12:37:50   浏览次数:2071

产品简介:
CTP-1000便携式变频互感器综合测试仪是在本公司开发的、广受赞誉并大量应用的系列互感器多功能全自动综合测试仪基础上,广泛听取用户意见、经过大量的市场调研、深入进行理论研究之后研发的新一代革新型CT、PT测试仪器。
CTP-1000便携式变频互感器综合测试仪装置采用高性能DSP和ARM、先进的制造工艺,保证了产品性能稳定可靠、功能完备、自动化程度高、测试效率高、在国内处于较高水平,是电力行业用于互感器的专业测试仪器。
产品特性:
◆  基于先进的变频法测试CT/PT伏安特性曲线和10%误差曲线,输出仅180V的交流电压和12A的交流电流,却能应对拐点高达30KV的CT测试。
◆  带升流输出功能,带升流器电流可达150A。
◆  功能全面,可用于各种型号CT、PT的励磁、变比、相位、极性、二次绕组电阻、负荷、比差以及角差等稳态或暂态特性测试。
◆  自动给出拐点电压/电流、10%误差曲线、5%误差曲线、准确限值系数(ALF)、仪表保安系数(FS)、二次时间常数(Ts)、剩磁系数(Kr)、准确级、饱和和不饱和电感等参数。
◆  可遵照GB1208-2006(IEC60044-1)、GB16847-1997(IEC60044-6)等不同的标准对CT、PT进行测试和计算。
◆  界面友好美观,全中文图形界面,5.7寸图形透反式LCD,阳光下可视。
◆  采用旋转光电鼠标操作,操作简单,快捷方便,极易掌握。
◆  装置可存储3000组测试数据,掉电不丢失。试验完毕后可调出数据进行分析,或通过U盘上传至PC机生成WORD报告。
◆  面板自带打印机,可自动打印生成的试验报告。
◆  测试方便,除了负荷测试外,其他各项测试都是基于同一接线。
◆  易于携带,装置重量<9kg。
功能与用途:
CTP-1000便携式变频互感器综合测试仪设计用于CT、PT的以下试验:
◆  励磁特性试验
◆  变比试验
◆  相位和极性试验
◆  CT各种一次电流及各种负荷时的比差、角差测量
◆  CT二次绕组电阻测量
◆  CT二次回路负荷测量
◆  CT暂态特性测试与分析
◆  CT升流试验
◆  测量校核各种型号的CT、PT,包括保护CT、计量CT、TP级暂态CT、励磁饱和电压达到30KV的CT、变压器套管CT、各电压级PT等
◆  拐点电压/电流、10%(5%)误差曲线、准确限值系数、仪表保安系数、二次时间常数、剩磁系数、准确级、饱和和不饱和电感等CT、PT参数的测量
产品参数:
◆  输出电压:0~180V (RMS)
◆  输出电流:0~12A (RMS),峰值36A
◆  电压测量:准确度:±0.2%
◆  CT变比测量范围:     1~30000
◆  PT变比测量范围:     1~10000
◆  变比测量:准确度:±0.2%
◆  相位测量:准确度:±5’,分辨率:0.5’
◆  二次绕组电阻测量范围:0.1~300Ω 分辨率:0.2mΩ  精度:0.2%±2 mΩ
◆  交流负载测量: 0~300VA分辨率:0.002VA精度:0.2%±0.02 VA
◆  升流电流输出: 0~150A
◆  输入电源电压: AC220V±20%,50HZ
◆  工作条件:  温度:-10℃~50℃,   湿度:≤90%
◆  尺寸:  340mm×296mm×174mm
◆  重量: <9kg
