JLLH系列SF6气体回收充放装置

添加时间:2022-01-20 17:22:18   浏览次数:1351

产品用途:

SF6气体作为一种绝缘气体,具有无毒、不可燃,以及良好的绝缘特性,其绝缘强度大大高于传统的绝缘气体,并具有良好的灭弧性,因此广泛应用于SF6电器。由于SF6气体价格昂贵,且在电弧、电火花和电晕放电的作用下,会分解产生有毒成份。因此SF6电器设备应用时需要将SF6气体回收。本装置就是为了制造和维修SF6电器设备时,回收和充加SF6气体的一种ZY设备。

适用范围:

JLLH系列SF6气体回收充放装置适用于SF6电气设备中六氟化硫气体进行抽真空、充气、回充、净化及回收。

设计方案:

JLLH系列SF6气体回收充放装置、本装置由SF6气体回收装置组成。涉及的产品的主要优点为能直接将回收的SF6气体以液态的形式贮存入容器,并能将GIS内的残压回收至53Kpa(绝压),拥有较小的体积,便于移动的放置,拥有较快的抽真空速度,能对回收的SF6气体进行干燥和过滤,还能回充SF6气体至SF6电气设备。

产品特性:

◆ 内置过滤吸附系统,可以吸附SF6气体中的的杂质、水份、分解产物和油份等。

◆ 一体化的设计和较小的体积便于移动和使用。

gaoxiao的过滤免维护系统,极大保证了回收SF6气体的质量。

◆ 内置相序保护器,无论何时均能免除主机因相序错误而反转的担忧。

◆ 所有电气系统均采用优质品牌。

◆ 优质的脚轮将极大的保护地面油漆,并减少推动时所需的人工。

◆ 整机为风冷无需外接水源。

◆ 内置温度保护系统即使在-20摄氏度下也能正常工作。

◆ 内置干燥加热系统,可确保干燥剂饱和之后可通过设备加热活化再生,从而无需更换干燥剂。

◆ 所有球阀为密封元件具有自动补偿性能。

◆ 具有内置电磁阀停电保护功能,杜绝真空泵停电或电机咬死返油。

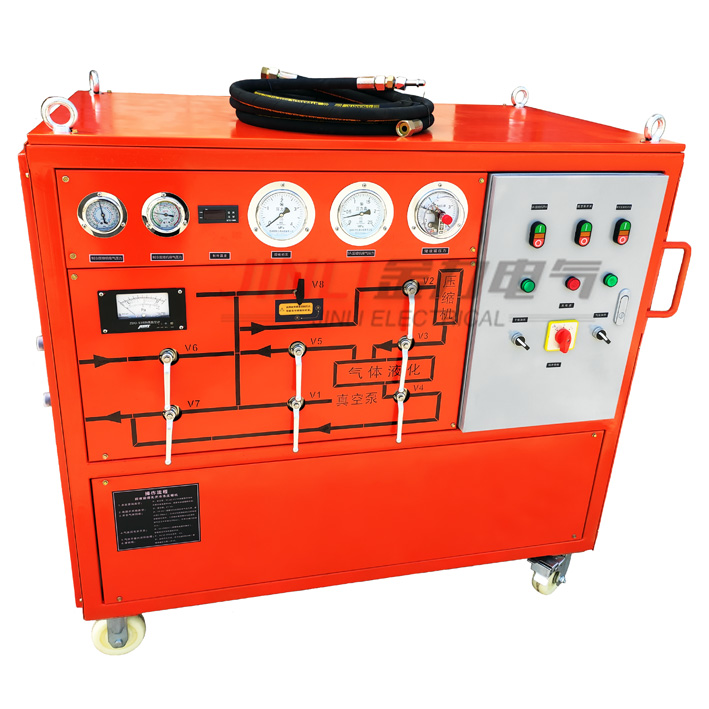

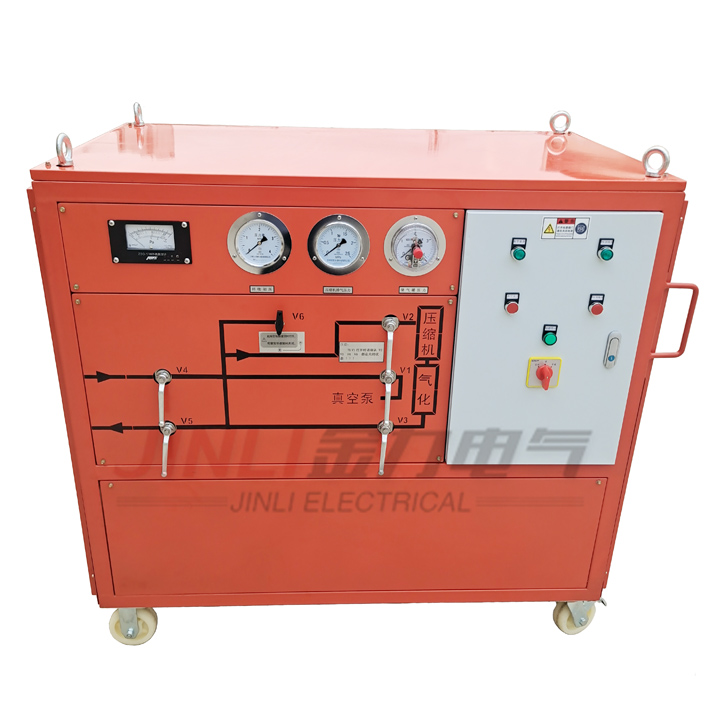

产品外观:

整个设备布局合理,结构简单且紧凑,整体美观大方,易于操作和维护,油漆附着力为Ⅰ级,颜色为橙红色。

型号说明:

JL   LH  -  7  Y  -   15   -   50

备注说明:

JL:单位名称缩写“扬州金力电气”

LH: "L"为六氟化硫汉语拼音首字母,"H"为回收装置汉语拼音首字母

7:压缩机排气量为7m³/h(压缩机品牌及型号可选)

Y:"Y"表示存储形式为液态("Q"表示存储形式为气态)

15:真空泵抽速15m³/h(真空泵品牌及型号可选)

50:表示可储存50KG的SF6气体(储气罐容量可选)

产品参数:

序号

指标名称及单位

JLLH-7Y-15-50型SF6气体回收充放装置

1

电源AC

V

380(三项五线、相序自动转换)

2

额定zui高储气压力(20℃)

MPa

≤4

3

极限真空度

Pa

≤10

4

装置真空度保持

Pa

在133 Pa压力保持24h,真空度值上升<400 Pa

5

SF6压缩机


泰康

6

压缩机抽气速率

m3/h

7m³/h

7

真空泵


2XZ-4

8

真空泵抽气速率

m3/h

15

9

回收装置适应入口初压(20℃)

MPa

0~1.0

10

电气设备回收终压(20℃)

MPa

≤50 Kpa

11

回收后气体油份控制

μg/g

国产油分<10

12

装置年漏气率

%

<1

13

装置连续无故障运转时间

h

≥1000

14

累积无故障运转时间

h

≥5000

15

噪声水平

dB(A)

整机≤75

16

理论储液能力

KG

50

17

冷冻液化压缩机


国产品牌

18

冷冻储罐

L

50

19

回收后气体水分(PPM/V)

PPM/V

60

20

回收后气体油分(PPM/V)

PPM/V

10

21

干燥过滤方式


真空加热活化再生

22

充气初压(pa)

pa

≤133

23

充气终压(mpa)

mpa

0.8

24

充气速率(m³/h)

m³/h

≥5

25

气化方式


电加热自动温控

26

整车型式


手推移动式

27

外形尺寸

cm

1450×810×1200

28

整机重量

kg

约500

29

冷却方式


风冷

30

过滤系统


采用美国HASON技术,三级过滤——能够更高的去除回收的SF6气体中水份、油份、颗粒杂质及粉尘,保证所回收的SF6气体重复利用

型号

JLLH-7Y-15-50型SF6气体回收充放装置

真空泵抽速(m3/h)

15

极限真空度(Pa)

10

真空泵

国产双极真空泵

SF6回收压缩机(m3/h)

7

压力(MPa)

2.5

压缩机厂家

泰康

过滤器颗粒(微米)

0.02

油份(PPM)

gaoxiao

酸值(PPM)

0.1

可水解氟化物(PPM)

0.2

生物毒性

水份(PPM)

≤60

SF6纯度

≥99.9%

SF6贮罐

50L

SF6贮罐材质

碳钢

制冷系统

优质gaoxiao压缩机

过滤器

国产原装

干燥器

国产原装

真空计

指针

阀门

独有技术(内置蝶形密封,确保多次开关不会漏气)

◆ 回收

回收初压力≤0.8MPa

回收终压力≤50KPa

回收时间:对初压力0.8MPa的1 m3 SF6气体容积,回收至终压力50KPa,回收时间小于2.5小时。

◆ 充气

对初压力为133Pa的1 m3 SF6气体容积充至0.8MPa,充气时间小于0.8小时。

◆ 抽真空

装置极限真空度小于等于10 Pa

对初压力为0.1MPa的1 m3 SF6气体容积抽真空至133Pa所需时间小于1-2小时。

◆ 贮存

贮存容器容积0.05m3

名义液态贮存量50kg

zui高贮存压力3.8 MPa

◆ 净化

对含水量1000PPM(体积比)以下的SF6气体,经本装置一次回收净化后,水份小于60PPM(重量比),油份小于10PPM(重量比)

◆ 年泄漏率≤1%名义储存量

◆ 噪声≤75dB(A)声压级

◆ 工作环境温度  -10°- 40℃

◆ 功率≤5KW

◆ 电源:交流三相五线制  50HZ 380V±10%

◆ 重量约500 kg

◆ 外形尺寸(长×宽×高):1450×810×1280

SF6气体回收装置推荐型号:

序号

产品推荐型号

尺寸(mm)

重量(kg)

产品用途

1

JLLH-7Q-4-50

1450×810×1280

<300

本装置适用于柱式断路器、小型开关箱、环网柜及储气量较小的容器(波纹管)的充气回收及抽真空

2

JLLH-7Y-4-50

1450×810×1280

<500

本装置适用于柱式断路器、小型开关箱、环网柜及储气量较小的容器(波纹管)的充气回收及抽真空

3

JLLH-7Y-15-50

1450×810×1280

<550

本装置适用于柱式断路器、小型开关箱、环网柜及储气量较小的容器(波纹管)的充气回收及抽真空

4

JLLH-12Q-15-100

1450×810×1350

<400

本装置适用于电气设备制造部门生产使用,同时适用于35KV~220KV GIS开关的现场安装和维护使用

5

JLLH-23Q-18-200

1500×820×1450

<500

本装置适用于电气设备制造部门生产使用,同时适用于110KV~500KV GIS开关的现场安装和维护使用
