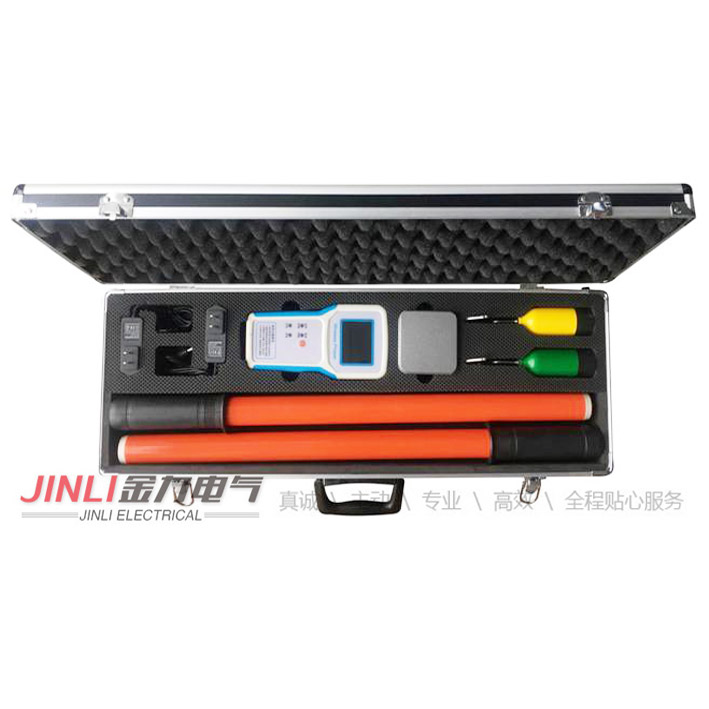

JL9011无线高压核相仪(220V~220kV)

添加时间:2022-02-16 10:07:23   浏览次数:896

产品简介:
JL9011无线高压核相仪(以下简称“仪器”)用于两条高压线路并网或环网核相。仪器适用于220V~220kV交流输电线路和二次带电显示器核相,同时具有高压验电功能。
JL9011无线高压核相仪采用无线传输技术,操作可靠,使用方便,克服了有线核相仪的诸多缺点,此外仪器可升级相序检测和远程核相功能。
工作原理:
JL9011无线高压核相仪由2个发射器和1个接收主机组成。发射器可以判断线路是否带电,测量线路相位和频率。近程核相时,X和Y发射器将测量的数据通过无线电发送给接收主机,接收主机依据发射器测量的数据计算两线路相位差值,判断同异相。
注意事项
◆  现场测试时,应按电力部门高压测试距离标准进行操作。
◆  标准配置绝缘杆3米,对应电压等级为 ≤ 220kV。如测量线路电压高于220kV时,请使用长度大于3米的绝缘杆。
◆  核相操作时,手持位置不要超过绝缘杆手柄位置。
注意:发射器使用3.7V可充电锂电池,请不要更换其他电池。
技术参数:
◆  相位差准确度:误差≤5°。
◆  频率准确度:±0.1HZ。
◆  可跨电压测量范围为220V~220kV。
◆  发射器和接收主机的zui大传输视距约100米。
◆  真人语音提示测量结果和操作步骤。
◆  3.2英寸彩屏同时显示2条线路相位差、频率、矢量图和同异相结果。
◆  连续1小时无操作自动关机。
◆  发射器和接收主机均内置可充电锂电池,配置5V充电器。
◆  主机内置18650锂电池,电池容量为2500mAH。发射器内置10440锂电池,电池容量为450mAH。
◆  高压测量时泄漏电流<10ua。
◆  发射器工作功耗<0.1w,接收主机工作功耗<0.3w。
◆  工作环境:-35℃--- +45℃ 湿度≤95%RH。
◆  整机重量:约3.6KG。仪器包装尺寸:长56cm*宽26cm*高13cm。



****************************************************************************************************************************************************

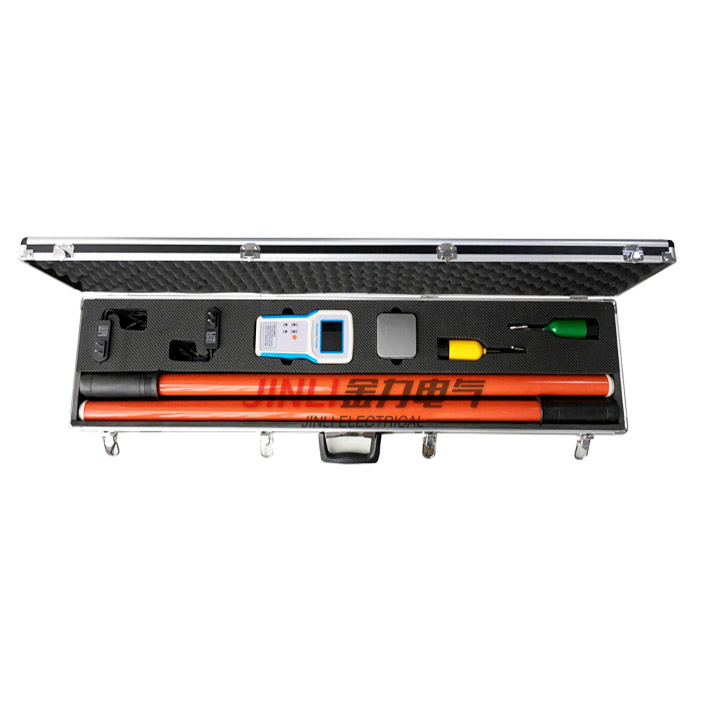

JL9011无线高压核相仪(220V~500kV)

产品简介:
JL9011无线高压核相仪(以下简称“仪器”)用于两条高压线路并网或环网核相。仪器适用于220V~500kV交流输电线路和二次带电显示器核相,同时具有高压验电功能。
仪器采用无线传输技术,操作可靠,使用方便,克服了有线核相仪的诸多缺点,此外仪器可升级相序检测和远程核相功能。
工作原理:
JL9011无线高压核相仪由2个发射器和1个接收主机组成。发射器可以判断线路是否带电,测量线路相位和频率。近程核相时,X和Y发射器将测量的数据通过无线电发送给接收主机,接收主机依据发射器数据计算两线路相位差值,判断同异相。
注意事项:
◆  现场测试时,应按电力部门高压测试距离标准进行操作。
◆  标准配置绝缘杆5米,对应电压等级为 ≤ 500kV。如测量线路电压高于500kV时,请使用长度大于5米的绝缘杆。
◆  核相操作时,手持位置不要超过绝缘杆手柄位置。
注意:发射器使用3.7V可充电锂电池,请不要更换其他电池。
技术参数:
◆  相位差准确度:误差≤5°。
◆  频率准确度:±0.1HZ。
◆  可跨电压测量范围为220V~500kV。
◆  发射器和接收主机的zui大传输视距约100米。
◆  真人语音提示测量结果和操作步骤。
◆  3.2英寸彩屏同时显示2条线路相位差、频率、矢量图和同异相结果。
◆  连续1小时无操作自动关机。
◆  发射器和接收主机均内置可充电锂电池,配置5V充电器。
◆  主机内置18650锂电池,电池容量为2500mAH。发射器内置10440锂电池,电池容量为450mAH。
◆  高压测量时泄漏电流<10ua。
◆  发射器工作功耗<0.1w,接收主机工作功耗<0.3w。
◆  工作环境:-35℃--- +45℃ 湿度≤95%RH。
◆  整机重量:约7KG。
◆  仪器包装尺寸:112cm*宽26cm*高11cm。
