JL9008互联网远程定相系统

添加时间:2022-02-16 10:51:48   浏览次数:1344

产品简介:
随着我国城市化的发展,配网线路新建、迁改不断,架空线与电缆、新线路与老线路交错,导致线路相色标注混乱,黄、绿、红不能代表A相、B相、C相。所以现场经常出现核相时现两条线路的黄相为异相,测相序时黄、绿、红为逆序此类问题,给配网线路的施工和运维带来诸多不便,也不利于配网线路长期的规划和管理。
我公司为解决这一问题,结合互联网和GPS授时技术,研发出JL9008互联网远程定相系统(以下简称“系统”)。该系统由互联网定相基站(简称“基站”)与互联网定相手持机(简称“手持机”)两部分组成。
JL9008互联网远程定相系统通过基站统一覆盖区域内的定相标准,在定相过程中,手持机只需一次采集,便可确定所采集的线路属于A、B、C三相中的哪一相,解决当前输电/配电线路相色标注混乱的问题。
基站安装在220V电源处,采集其相位信号,并校准到指定的10kV线路,将该线路的A、B、C三相定义为基准相位信号。基站和手持机通过移动互联网分别将基准相位和现场测试相位发送到系统服务器,系统服务器进行数据处理后,再将定相结果发送给手持机,手持机即可显示当前测试的相别。

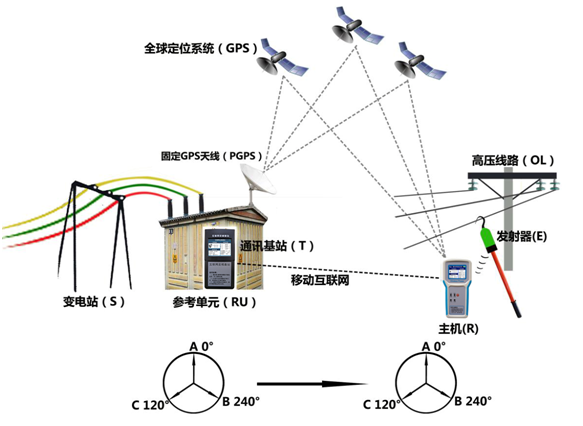

定相原理图如下:


系统构成:
◆  基站部分


1、基站:获取基准相位信号,配合手持机进行定相。
2、GPS、4G二合一天线:用于连接GPS和移动网络信号。
3、电源线:用于基站连接220V电源。
◆  手持机部分

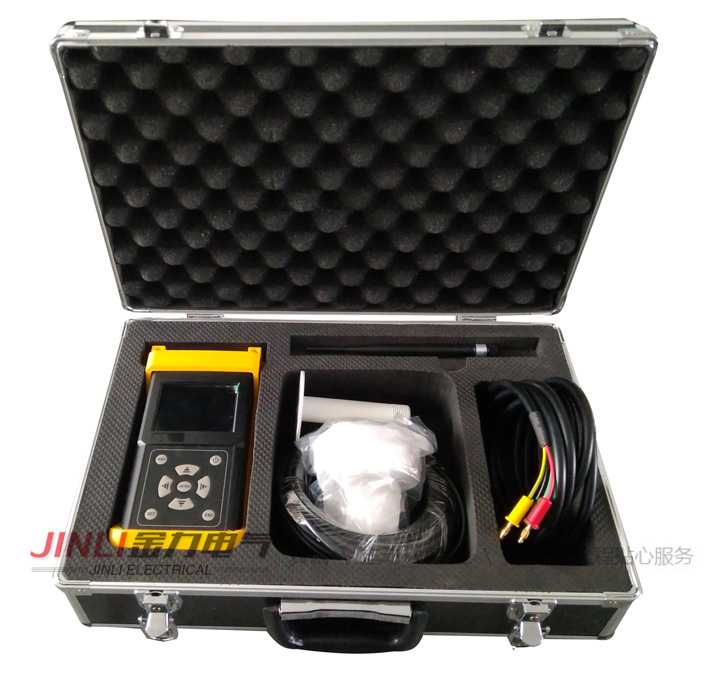

1、配件盒:内含两个尖头端子、两根自检测试线、两根接地线。
2、手持机:内置GPS授时模块和4G通讯模块,配合基站完成定相工作。
3、充电器:用于发射器、采集器和手持机充电。
4、绝缘杆:长度为3m,用于220kV及以下高压核相。
5、X采集器:于封闭式开关柜采集相位信号。
6、弹力绑带:用于绑扎固定采集器。
7、Y采集器:于封闭式开关柜采集相位信号。
8、X发射器(备用):用于近程核相采集相位信号。
9、Y发射器(备用):用于定相及近程核相采集相位信号。
10、X发射器:用于近程核相采集相位信号。
11、Y发射器:用于定相及近程核相采集相位信号。
产品特性:
◆  基站在固定地点不间断地采集信号,并将此信号作为定相的基准相位信号,再通过网络服务器将此基准相位信号发送给手持机,令手持机每次定相都有一个统一的参考色标。
◆  一套基站可以匹配多台(zui多200台)手持机同时进行定相工作。
◆  若当前无任何手持机处于定相工作状态,基站会自动进入休眠模式,以节约网络流量及费用。
◆  基站可选择三种通信运营商(移动、联通、电信)的2G/3G/4G移动网络。
◆  基站具备相角差校准功能,可将当前380V三相相位信号校准到不同电压等级,一般校准到10kV。
◆  手持机和基站均可根据GPS信号强弱自动切换PPS模式和授时模式。
◆  手持机在无移动网络信号时,可先将相位值数据储存,再到有网络信号的地方与基站完成数据交换,进而完成定相工作。
◆  所有定相过程的数据交换均由系统自动完成,避免人工操作的失误。
◆  手持机无操作1小时自动关机。
◆  发射器、采集器和手持机均内置3.7V可充电锂电池,使用配置的5V1A充电器充电。
◆  手持机具备语音播报功能,能语音提示测量结果和操作步骤;定相时能清晰播报A相或B相或C相。
◆  发射器可在1V~220kV电压范围内工作,测试低压线路时请将发射器充电孔接地,电压高于220kV时需配置更长的绝缘杆。
◆  发射器接触高压线时内置蜂鸣器响,底部2个指示灯交替闪烁。
◆  结果判断(同相、异相)采用A级标准,相位差≥30°为异相,相位差<30°为同相。
技术参数:
◆  相位差准确度:误差≤5°。
◆  频率准确度:±0.1Hz。
◆  基站供电电源电压及频率:AC100V~420V,50Hz。
◆  卫星PPS时钟误差:≤50ns。
◆  发射器适用电压范围:1V~220kV。
◆  发射器和手持机的zui大传输视距:约100米
◆  手持机电池容量:2600mAh。
◆  发射器电池容量:350mAh。
◆  高压测量时泄漏电流:<10uA。
◆  基站工作时功耗:<0.5W
◆  发射器功耗:<0.1W
◆  手持机功耗:<0.3W。
◆  储存环境:-40℃- +55℃ 湿度≤95%RH。
◆  重量:单台手持整机约5.5kg,基站整机约2kg。
◆  手持机部分整机尺寸:长89cm*宽26cm*高11cm。
◆  基站部分整机尺寸:长50cm*宽26cm*高11cm。
