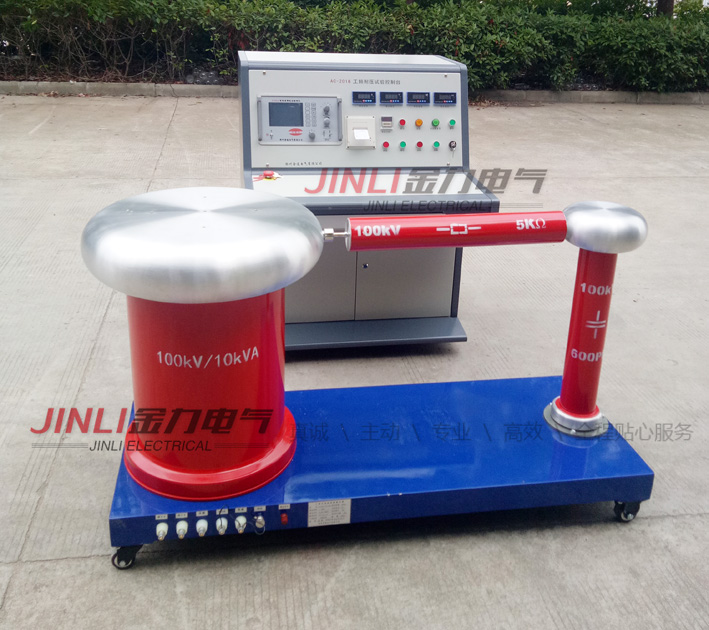

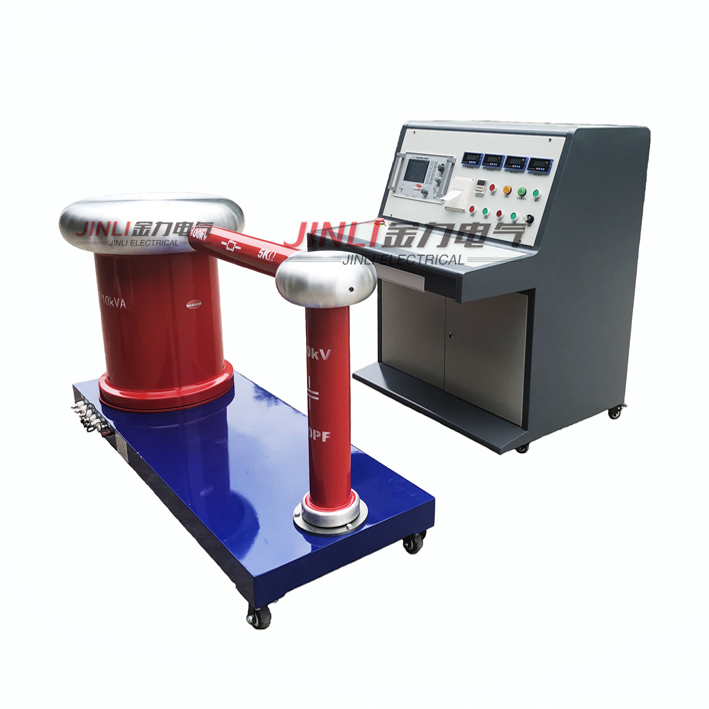

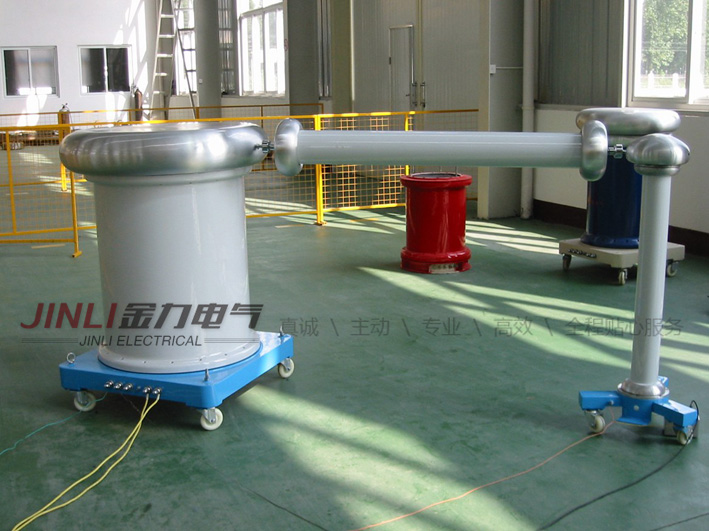

JL1005无局部放电工频试验变压器

添加时间:2022-01-11 17:42:10   浏览次数:964

产品简介:

随着社会的进步,科学的发展,人类对能源的需求愈来愈大,由于电力在人们生活当中是不可缺少的一分重要的资源,从而促进电力工业的迅猛发展,随着网路电压的提高和新的生产工艺、技术,对预防性试验放在了议事日程上。为了增加输出发配电设备的使用寿命,现对一些设备提出局部放电试验的要求。

为了适应不同电压等级,不同容量,在不同的使用环境和条件下工作。我公司设计了四种型号六十多种规格的JL1005无局部放电工频试验变压器及其成套装置。

从结构型式上分,可分为:单相铁壳式,单相铁壳串级式,单相绝缘筒外壳式和单相绝缘筒外串级四种。单相铁壳式一般适用于电压、容量较低且便于携带或电压容量较大固定式,但对局部放电量要求较低的气场合,电压不太高,且比较固定使用的场合;单相绝缘筒式串级式,主要适用于对局部放电要求较高,电压高、容量大,或电压低容量小,便于携带的场合,以上四种型号用户根据不同要求自行选择。

使用贮存条件:

1.海拔高度不超过1000米。

2.周围空气温度-10℃—+40℃,空气相对湿度不大于85%(+20%),从一个环境换到另一个环境,温差不得大于15℃。

3.无导电尘埃存在。

4.无火灾及瀑炸危险。

5.不含有腐蚀金属和绝缘的气体存在。

6.无剧烈振动和碰撞的场所。

7.地平水平面不超过3度

8.电源电压的波形为实际正弦波,波形畸变率小于1%,频率为50Hz,电源侧应不遭受来自外部的大气过电压。

9.设有一个可靠接地点,接地电阻小于1欧姆。

产品参数:

1.局部放电量

(1)10-200KV额定高压输出,在100%UH下局部放电量≤3-5PC。

(2)250-300KV额定高压输出,在100%UH下局部放电量≤5PC。

(3)350-750KV额定输出,在80%UH下局部放电量≤5PC,100%UH下≤10PC。

(4)80KV-1500KV额定高压输出,在80%UH下局部放电量≤10PC。

2.串接式变压器,变压器电压分布不对称度≤5%

3.试验变压器在额定电压额定电流下,从环境度开始,可运行30min,在三分之二额定电压三分之二额定电流下,可连续运行。

4.单台试验变压器阻抗为3%-12%,串接阻抗为5%-40%。

5.波形畸变率<5%。<>

6.其余参数符合ZBK41006-89〈试验变压器〉规定。

设备组成:

(1)电源(用户自配)(0.22KV、0.38KV、6KV、10KV均可)

(2)一次开关柜(或电源箱)(根据控制台选)

(3)调压器

(4)二次开关柜(选择)

(5)隔离变压器(选件)

(6)电源噪音滤波器(选件)

(7)电子快速保护器(选件)

(8)工频无局放试验变压器

(9)金属丝线保护电阻

(10)工频无局放电容分压器

(11)导电杆(选件)

(12)耦合电容器(选件)

(13)导电杆(选件)

(14)三次谐波滤波器(选件)

(15)五次谐波滤波器(选件)

(16)补偿电抗器组(选件)

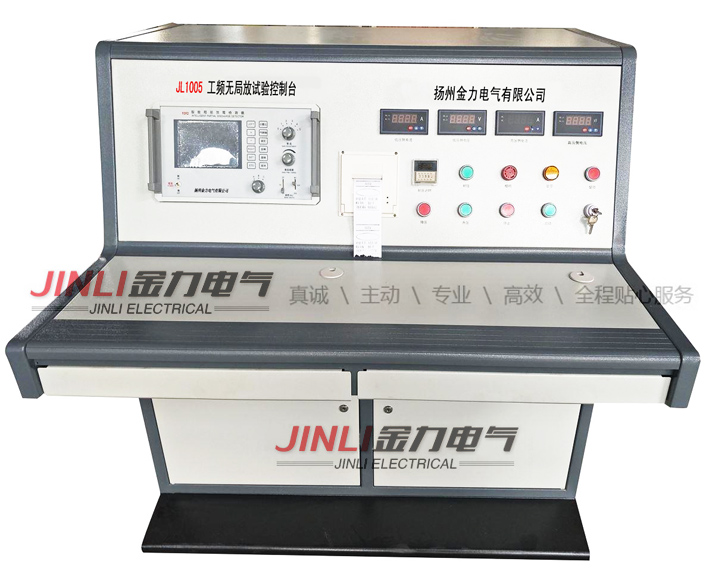

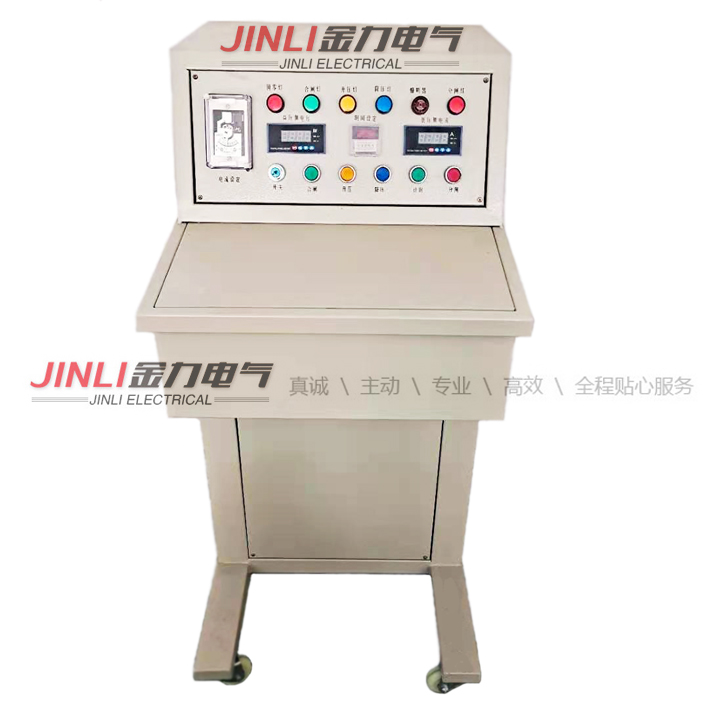

(17)控制台(选件)

(18)试区

使用方法:

1.准备工作

A.选择合适容量、电压的电源。

B.接线前将各设备全理就位,选择好对周围物体距离。

C.按照项5设备组成图选择合适导线,正确接好每一根线,高压尾和测量绕组端子严格接地。

D.接好各设备的接地线,特别注意接地点应为实际上的一点接地。

2.开机前准备工作及手动自动操作程序。(参照控制台使用说明书)。

注意事项:

1.主回路电源应满足大输出功率。

2.在升压时,切要观察各表计是否在正常情况下工作,严禁超负荷工作。

3.所有接地为一点接地

4.设备严禁倾倒,缺油时严禁使用。

5.绝缘外壳及铁外壳的高压套管,严禁碰撞,划伤。

6.整体设备严禁在空气温度低于-5℃时存贮或使用。

7.设备调换环境时,环境相对温差不得大于15℃。

8.套管及外壳表面严禁覆水、冰、雪,室内使用设备严禁室外存贮。

9.试验结束后,设备控制台钥匙应拔出保管。

10.在使用本套设备前,必须认真阅读说明书,尤其是第六、七二项中所规定的必须严格遵守。
