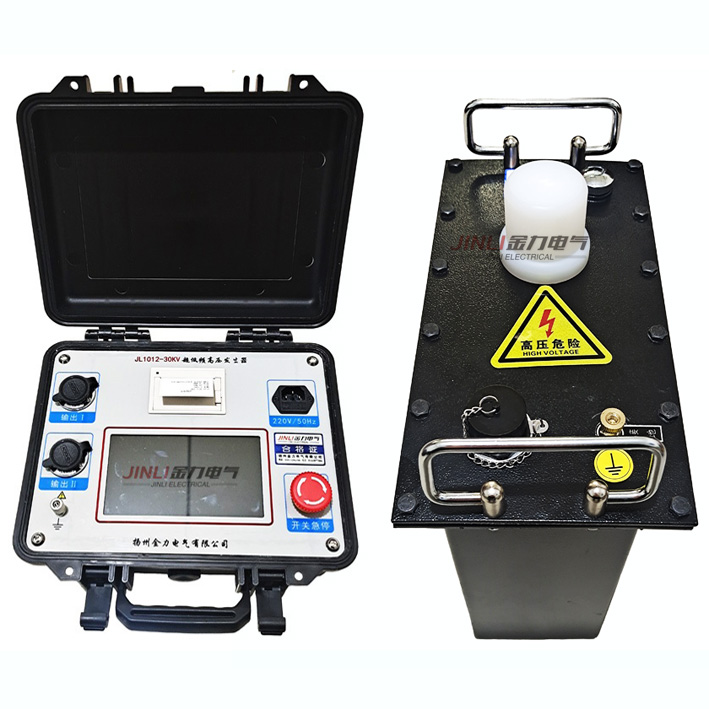

超低频高压发生器-做电缆耐压试验方法

超低频高压发生器-做电缆耐压试验方法

1．将与试品相连的电器设备全部脱离试品电缆。

2．用兆欧表对试品电缆各相分别进行绝缘电阻试验，合格方可进行低频耐压试验。

3．试验电压峰值：Ｕmax＝3Ｕo，其中Ｕo为电缆相电压的定额值。例如：额定电压为10kV电缆，单相额定电压 Ｕo＝10/√3kV＝5.774kV，所以试验电压峰值为： Ｕmax＝3Ｕo＝17.32kV。

4．试验时间：按试验要求设定。如新电缆交接试验需试验60分钟。

5．可分相进行测试。试品电缆的电容值在试验设备负载容量能力范围内时，可将试品电缆三相线芯并联后，同时进行耐压试验。

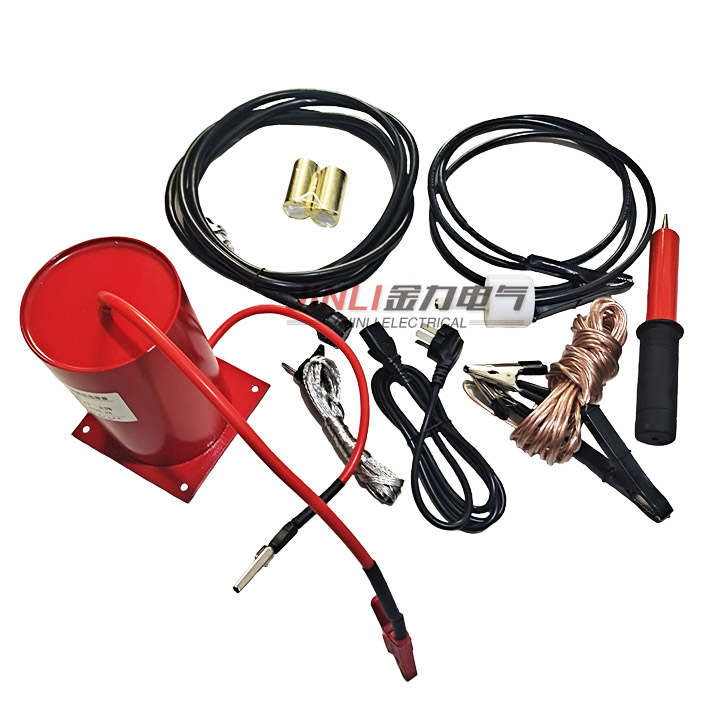

6．用随机附带的柔性连接电缆将试验设备与试品电缆按图13所示的方法相连接。合上电源，设定好试验频率、时间和电压以及高压侧的过流保护值、过压保护值，然后开始升压试验。升压过程应密切监视高压回路，监听试品电缆是否有异常响声。升至试验电压时，即开始记录试验时间并读取试验电压值。

7．试验时间到后，仪器自动停机。试验中若无破坏性放电发生，则认为通过耐压试验。

8．在升压和耐压过程中，如发现输出波形异常畸变，而且电流异常增大，电压不稳，试品电缆发生异味、烟雾、异常响声或闪烙等现象，应立即停止升压，停机后查明原因。这些现象如果是试品电缆绝缘部分薄弱引起的，则认为耐压试验不合格。如确定是试品电缆由于空气湿度或表面脏污等原因所致，应将试品电缆清洁干燥处理后，再进行试验。

9．试验过程中，如果遇到非试品电缆绝缘缺陷使仪器出现过流保护，在查明原因后，应重新进行全时间耐压试验。
