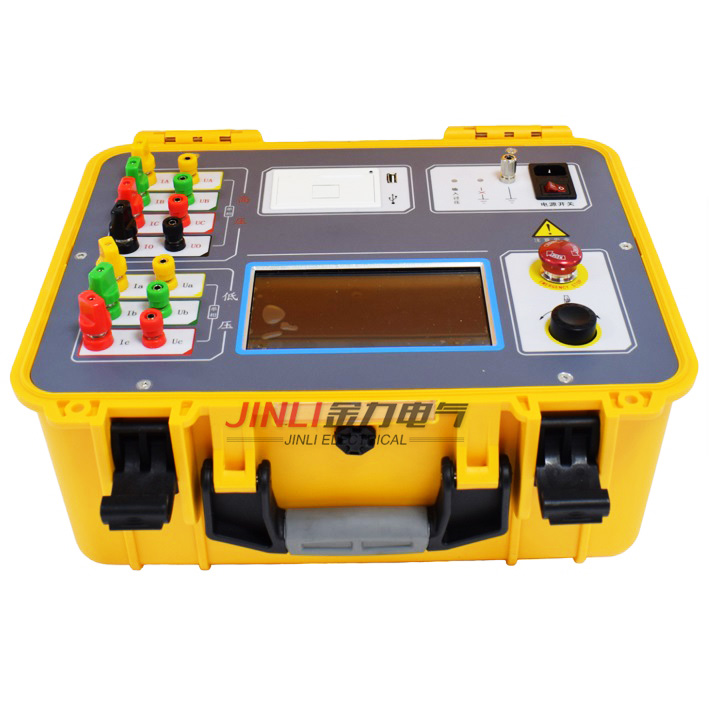

三通道变压器直流电阻测试仪屏幕模式的选择

三通道变压器直流电阻测试仪屏幕模式的选择

Y型逐相：对于Y型逐相模式，仪器会对AN、BN、CN逐相充磁、测量和能量回收，单相能量回收完成后开启下一项充磁和测量。

Y型同时：对于Y型同时模式，仪器会对三相同时充磁，并顺序测量AN，BN，CN，三相测量完成后对三相同时进行能量回收。

△型逐相：对于△型绕组，仪器先后测量AB，BC，CA相，当测量AB时，仪器A相为正，B相为负；测量结束时，仪器自动切换到BC相，此时B相为正，C相为负；测量结束时，仪器自动切换到CA相，此时C相为正，A相为负。

AN：采用标准的四线制接法，将仪器的电流接线端子A、电流接线端子N，电压接线端子A和电压接线端子N和被测设备连接，其中A为正，N为负。

BN：采用标准的四线制接法，将仪器的电流接线端子B、电流接线端子N，电压接线端子B和电压接线端子N和被测设备连接，其中B为正，N为负。

CN：采用标准的四线制接法，将仪器的电流接线端子C、电流接线端子N，电压接线端子C和电压接线端子N和被测设备连接，其中A为正，N为负。

大电流：该模式下ABC三相并联，每相输出20A，共60A，此时ABC三相均为正，N为负，且必须将电流接线端子A、电流接线端子B和电流接线端子C通过功率线都连接到被测设备一端，同时三根电流接线端子N都连接到被测设备另一端，否则仪器无法输出60A。

变压器直流电阻测试仪测量变压器的直流电阻要用大电流。测量变压器的直流电阻为什么要用大电流施加一个恒定的直流电流，测量出电压U，可计算出绕组直流电阻R，公式：U=IR理论上来说，小电流也可以测量，这没错。但实际上：由于绕组直流电阻很小，如果用小电流，所获得的电压会很小，用一般量程的电压表测量就很难保证精度，而对于普通电器用的变压器，由于绕组电阻较大，直接用欧姆表测量也可以。

绕组的直流电阻测量是变压器的例行试验之一，其目的主要是检查绕组之间、绕组与引线之间的连接或机械特性是否良好、各相绕组之间的电阻是否平衡等，以保证变压器的运行。
