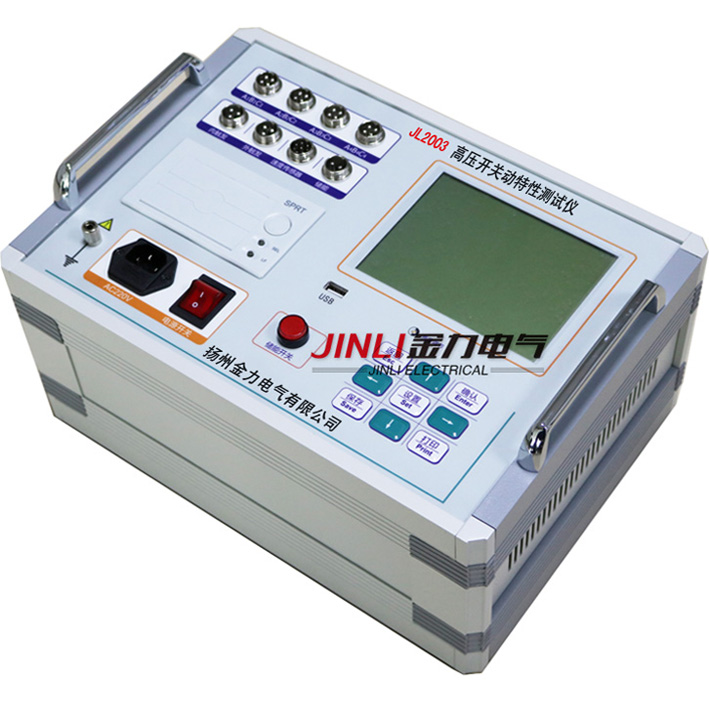

高压开关动特性测试仪操作状态的设置

高压开关动特性测试仪操作状态的设置

测试前，高压开关动特性测试仪的各种操作状态的设置。

测试设置

速度定义：高压开关动特性测试仪已经固化了10种速度定义(注：此10种定义可以根据需要用PC机对仪器重新定义并固化)，根据开关型号不同，选取相应的定义。如果找不到相应的定义，则一般取"合前分后10ms"测出"时间-行程特性曲线"再在曲线上进行相应分析得到相应速度值。

传感器安装：根据测速传感器安装位置不同，选取相别。如果是三相联动机构，一般选在"A"相。

测试时长：指内部电源输出操作电压的时间长度。

250ms:一般开关的单分、单合试验，选250ms时长;

500ms:一般开关"合-分"或"分-合"操作时，选500ms时长;

1000ms:老式的发电机出口开关如SN4-10G、SN-20G的合闸时间一般大于500ms，做此种开关的单合、单分试验时，选1000ms时长;

2000ms:开关做"分-合-分"操作时，选2000ms时长;

4000ms:

开关做"合-分-合-分"操作时，选4000ms时长;

进行仪器内部操作电压校验时，选4000ms时长。

触发方式：

内触发：用仪器内部直流电源进行分、合闸操作;

外触发：高压开关动特性测试仪内部直流电源不工作，用现场电源(交流直流均可)操作开关动作。仪器做合(分)闸时，仪器的"外触发"接线直接并接到合(分)闸线圈上，开关动作时，仪器从线圈上取电压信号作计时起点。

传感器：旋转和直线传感器二个选项，根据所用的传感器进行相应设定即可。

速度测试：如现场不是行程试验，将此项关闭，可以缩短试验时间，减轻试验强度。

行程测试：用直线传感器测速时，将此项开启，能测得开关行程值;用旋转传感器测速时，将此项关闭。

开关行程：用旋转传感器测速时，输入开关的总行程值。用直线传感器测速及行程时，输入传感器的标注行程值。

测试电压：根据现场需要设定开关的操作电压。

提示：所有选项完成后，将光标移至屏幕zui下方的确定上，再按确定键，即算完成所有设置。

内部电源电压校验：用万用表量"控制电源输出"的合闸端或分闸端，将测试时长设定在2000ms或4000ms，做单合或单分操作，即可量到输出电源的电压值。

注意：高压开关动特性测试仪内部操作电源不可用作现场储能电机的电源!校验完毕后务必将测试时长调回到250ms!否则长时间直流输出会烧毁开关合分闸线圈。

日期时间出厂已调好，不用再调整。

选项液晶显示项目的选项，根据需要设定，出厂已设定好。

删除定义删除用户自己定义的速度定义。

状态检测检测旋转传感器工作是否正常，安装是否合理。

注意：所有设置完成后，高压开关动特性测试仪即自动保存设置项，下次试验如不更改，则仪器仍按照此设置进行试验。
