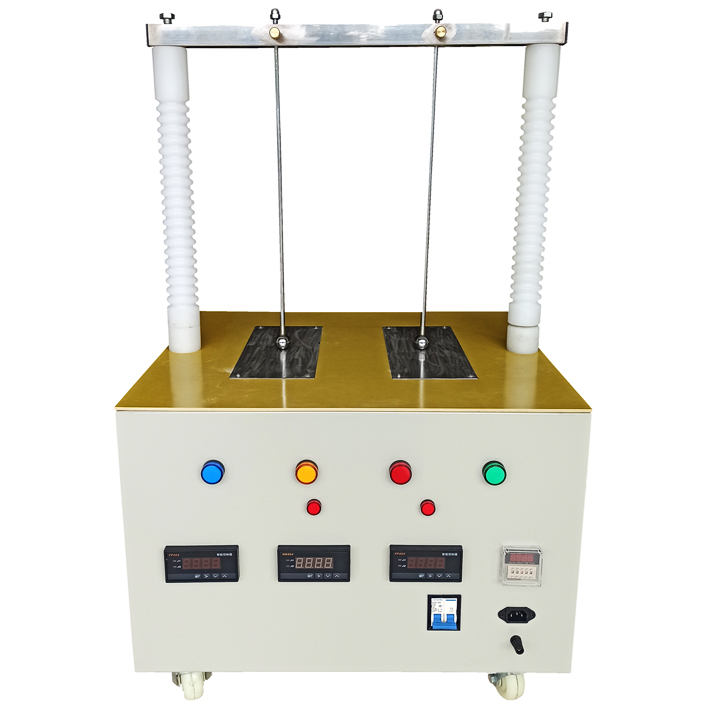

全自动绝缘靴(手套)耐压试验装置使用方法
1、全自动绝缘靴(手套)耐压试验装置内外盛水试验时,卸掉隔板和海绵。绝缘靴(手套)内外盛水呈相同高度,应有90mm的露出水面部分,并确保绝缘靴(手套)露出水面的部分干燥清洁,然后将高压电极置于绝缘靴(手套)内并将绝缘靴(手套)夹好。
2、绝缘靴内装钢珠试验时,盛水槽内加水至隔板使海绵充分浸水即可,将一个与所试靴号一致的金属片放入靴内,将高压电极置于绝缘靴内,使高压电极与金属片接触,然后在金属片上铺满直径不大于4mm的金属球,其高度不小于15mm。
3、先将六只电极水面至少15cm,然后将水槽上的高压接到绝缘子一端,另一端接到水槽电极(1~6)任意一个上。此时水槽四周有高压,连接电极信号线时,尽量距离水槽远点,其它的接线方式和绝缘靴(手套)一致。
4、全自动绝缘靴(手套)耐压试验装置试验前,先将标有(高压危险)那一侧的高压线与水槽一端的连接孔安装固定好以后,方可进行试验。
5、按相关试验规程设置好场地,接好设备连线,有条件的地区应有专门负责AQ的人员在场指导。
6、合上全自动绝缘靴(手套)耐压试验装置电源开关,进入测量状态,系统自检几秒钟。
7、按下测试按钮,工作信号灯亮,调压器带电,显示屏上的电压栏应有高压电压指示(kV),同时显示6路的泄露电流值(mA)。
8、在升压的过程中报警蜂鸣器会工作发出响声,表示此时正在升压,并密切注视电压值和电流值。当电压升至设定电压值时,升压就会停止,此时就会自动计时,到时间后就会自动降压。
9、注意观察毫安表,如有绝缘靴(手套)绝缘性能下降,此时该毫安表将有所指示。试验过程中如任何一路电流指示超出被试品规定的范围,全自动绝缘靴(手套)耐压试验装置系统就会自动切断高压电源,关掉电源开关找出相关原因再进行试验。
