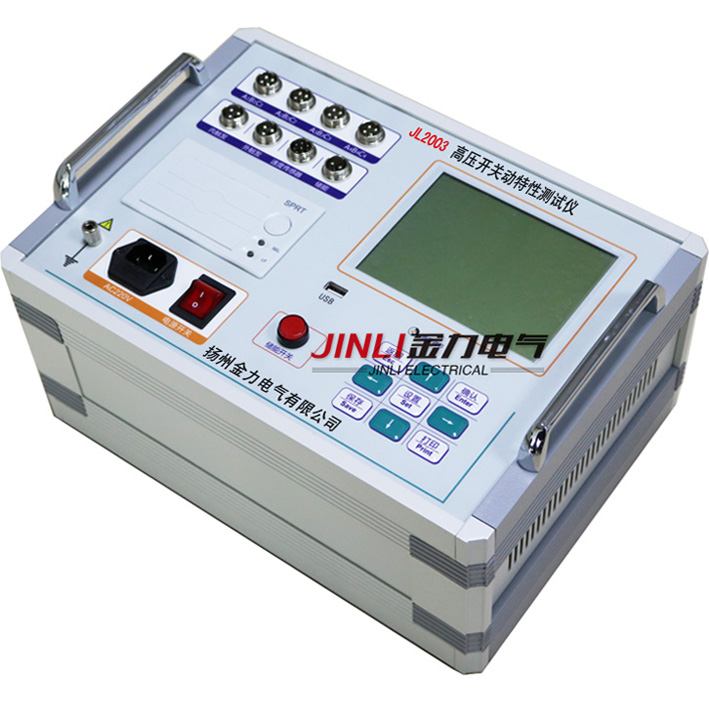

高压开关(断路器)特性测试仪术语定义
1、三相不同期:指开关三相分(合)闸时间之间的zui大及zui小值差值。
2、同相不同期:指六断口以上的开关,同相断口的分(合)闸时间差。
3、弹跳时间:指开关的动、静触头在合闸过程中发生的所有接触、分离(即弹跳)的累计时间值(即第1次接触到完全接触间的时间)。
4、分闸时间:处于合闸位置的断路器,从分闸脱扣带电时刻到所有各极弧触头分离时刻的时间间隔。
5、合闸时间:处于分闸位置的断路器,从合闸回路带电时刻到所有极的触头都接触时刻的时间间隔。
6、重合闸时间:重合闸循环过程中,分闸时间的起始时刻到所有各极触头都接触时刻的时间间隔。
7、刚分(合)速度:指开关动触头与静触头接触时的某一指定时间内,或某一指定距离内的平均速度,以10ms为例,对分闸而言是指分闸后10ms内的平均速度,对合闸而言是合闸前10ms内的平均速度。
8、开距:指开关从分状态开始到动触头与静触头刚接触的这一段距离。
9、分(合)闸zui大速度:指分(合)闸瞬时速度中的zui大值,一般来说,该值应出现在开关刚分开或合上的这一段这一点可从速度、行程曲线中判断。
10、分(合)闸平均速度:指开关动触头在整个动作过程中的行程与时间之比。
