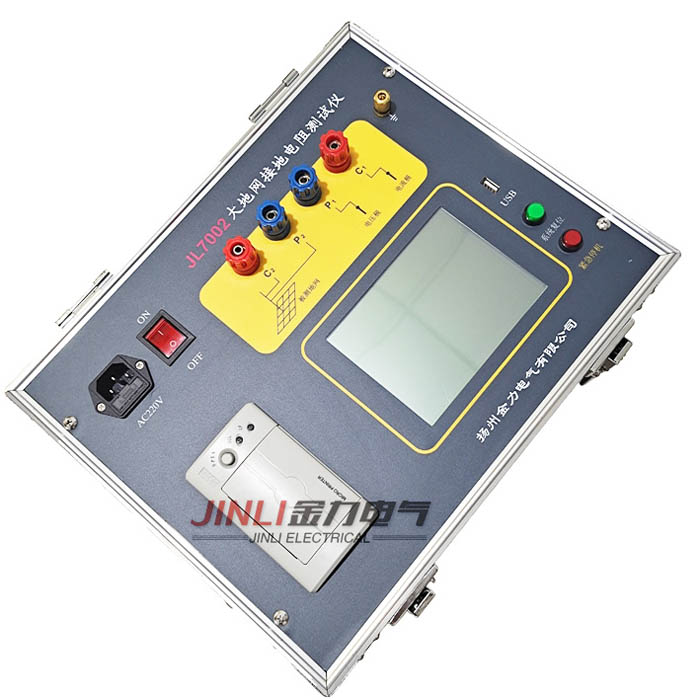

电气试验设备接地装置的运行和维护-JL7002大地网接地电阻测试仪

来源:扬州金力电气   添加时间:2022-09-15 10:21:06   浏览次数:525

电气试验设备接地装置的运行和维护-JL7002大地网接地电阻测试仪http://www.jlybw.com/product/view_189.html

摘要:在现实生活中越来越多地出现用电事故,究其主要原因,大多是因为人们不重视电气设备接地装置的运行和维护,所以有必要进行探讨以引起人们的警觉。
关键字:电气设备    接地装置   维护
一、使用维护电气设备中的误区(以农机为例)
1.“电枢”与“磁场”接线柱接反了。三联调节器“电枢”与“磁场”接线柱,应分别接至发电机“电枢”与“磁场”接线柱。若粗心大意把这两根线接反了,则会因发电机的输出电流将通过1Ω电阻构成回路,因电流过大被烧毁。
2.损坏的二极管继续使用。当发现硅整流发电机不发电或充电电流很小时,可能是由于二极管的损坏而引起的,查清后应立即更换,如继续使用,将会引起定子绕组一相或两相烧毁。JL7002大地网接地电阻测试仪http://www.jlybw.com/product/view_189.html

3.未按季节温度变化调整电解液。这样会使蓄电池极板不能在 佳比重的电解液内工作,将大大缩短其使用寿命。另外,在冬季还容易造成电解液结冰而胀坏蓄电池。
4.硅整流发电机安装蓄电池时不注意搭铁极性。这样做会因二极管的导通使蓄电池短路,使硅二极管迅速烧毁。所以安装蓄电池时必须正确分辩蓄电池的正负极桩,确认无误后才能连接。
5.拆掉调节器与发电机的搭铁钱。机车电系均为单线制电路,所以不少驾驶员误认为发电机与调节器的搭铁连线可以省掉(利用机体作搭铁连线)。但机体上有油污、油漆等,发电机与调节器之间存在一定电阻,使通往调节器的两并联线圈的电流不能随发电机电压的升高而增大,造成截流器白金触点不能闭合和1Ω电阻烧毁而不充电。因此,不应拆掉调节器与发电机的搭铁线。
6.将调节器随便平装在机车上。不是按原来那样垂直安装,这将引起调节器白金触点因路面不平或机车振动而振动,影响发电质量与工作稳定。
7.充电时间过长。蓄电池的容量是有限的,如果在充足电后,还继续充电,储存的电能不会增加,充电电流只是在电解水。长时间的过充电还会使极板活性物质脱落,加速蓄电池的自放电。
8.加入电池内的电解液过多或过少。加入单格电池的电解液应浸没极板10~15mm,这样就有足够的硫酸参加化学反应。若过多易外溢,腐蚀周围机件;过少,极板会裸露,这不但使蓄电池容量降低,且所露的极板会很快硫化。
9.电解液过浓。有人认为电解液浓度大,参加电化学反应的离子多,会使蓄电池容量增大。实际上,太浓的电解液粘度增加,渗透速度降低,内阻增大,使蓄电池端电压下降,容量反而下降。过浓的电解液还会加速隔板的腐蚀,缩短蓄电池的寿命。所以电解液不能太浓,存电充足时,电解液比重以1.28为宜。
10.不注意蓄电池外表清洁。蓄电池上常积有尘土等杂物,这些东西与溅出的电解液混合一起,会使蓄电池的正负极之间形成回路,使蓄电池放电。所以应常将蓄电池外表擦干净,并注意避免将金属物品放在其壳盖上。
11.串联使用两只容量不同的蓄电池。这样使用是有害处的。因为两个容量不同的蓄电池串联使用时,往往会使容量小的蓄电池过度充电或放电,从而缩短其使用寿命。
12.将发电机电枢与磁场接线柱用导线短接起来。当调节器出故障时,有些驾驶员将发电机电枢与磁场接线柱用导线短接起来,使其隔离调节器的调压部分,直通截流器向电流表供电。这样做,因发电机随转速提高电压也大大提高,过电压会使用电设备烧毁。
13.电喇叭持续通电时间过长。电喇叭连续通电时间不宜过长,一次鸣叫不应超过3秒,以免由于电流过大而烧毁触点和激磁线圈,同时,也应防止蓄电池过多放电。
14.使用仪表灯不会与后灯同时接通。因东方红-75型拖拉机仪表灯与后大灯并联,使用时必须将其与后灯同时接通。有些驾驶员在后大灯断路时,单独接通仪表灯,结果因该灯功率很小,发电机该相电压便上升很多,造成仪表灯被烧毁。
15.不用照明灯时,不摘掉发电机皮带。装用永磁交流发电机的东方红系列履带式拖拉机及其它小型拖拉机,白天作业不需照明灯时,应在发动机熄火后卸下发电机传动带,使之停止运转。这样可避免发电机轴承无意义磨损,并减小发动机功率消耗。
二、电器设备接地装置运行 JL7002大地网接地电阻测试仪http://www.jlybw.com/product/view_189.html

  1. 接地装置的技术要求
    1.1变(配)电所的接地装置
    ①变(配)电所的接地装置的接地体应水平敷设。其接地体采用长度为2.5m、直径不小于12mm的圆钢或厚度不小于4mm的角钢,或厚度不小于4mm的钢管,并用截面不小于25mm×4mm的扁钢相连为闭合环形,外缘各角要做成弧形。
    ②接地体应埋设在变(配)所墙外,距离不小于3m,接地网的埋设深度应超过当地冻土层厚度, 小埋设深度不得小于0.6m。
    ③变(配)电所的主变压器,其工作接地和保护接地,要分别与人工接地网连接。
    ④避雷针(线)宜设独立的接地装置。
    1.2易燃易爆场所的电气设备的保护接地
    ①易燃易爆场所的电气设备、机械设备、金属管道和建筑物的金属结构均应接地,并在管道接头处敷设跨接线。
    ②在1kv以下中性点接地线路中,当线路过电流保护为熔断器时,其保护装置的动作 系数不小于4,为断路器时,动作 系数不小于2。
    ③接地干线与接地体的连接点不得少于2个,并在建筑物两端分别与接地体相连。
    ④为防止测量接地电阻时产生火花引起事故,需要测量时应在无爆炸危险的地方进行,或将测量用的端钮引至易燃易爆场所以外地方进行。
    1.3直流设备的接地
    由于直流电流的作用,对金属腐蚀严重,使接触电阻增大,因此在直流线路上装设接地装置时,必须认真考虑以下措施。
    ①对直流设备的接地,不能利用自然接地体作为PE线或重复接地的接地体和接地线,且不能与自然接地体相连。
    ②直流系统的人工接地体,其厚度不应小于5mm,并要定期检查侵蚀情况。
    1.4手持式、移动式电气设备的接地
    手持式、移动式电气设备的接地线应采用软铜线,其截面不小于1.5mm2,以保证足够的机械强度。接地线与电气设备或接地体的连接应采用螺栓或 的夹具,以保证其接触良好,并符合短路电流作用下动、热稳定要求
    2接地装置运行
    接地装置运行中,接地线和接地体会因外力破坏或腐蚀而损伤或断裂,接地电阻也会随土壤变化而发生变化,因此,必须对接地装置定期进行检查和试验。
    2.1检查周期
    ①变(配)电所的接地装置一般每年检查一次;
    ②根据车间或建筑物的具体情况,对接地线的运行情况一般每年检查1次~2次;
    ③各种防雷装置的接地装置每年在雷雨季前检查一次。
    ④对有腐蚀性土壤的接地装置,应根据运行情况一般每3年~5年对地面下接地体检查一次;
    ⑤手持式、移动式电气设备的接地线应在每次使用前进行检查;
    ⑥接地装置的接地电阻一般1年~3年测量一次。
    2.2检查项目
    ①检查接地装置的各连接点的接触是否良好,有无损伤、折断和腐蚀现象。
    ②对含有重酸、碱、盐等化学成分的土壤地带(一般可能为化工生产企业、药品生产企业及部分食品工业企业)应检查地面下500mm以上部位的接地体的腐蚀程度。
    ③在土壤电阻率 大时(一般为雨季前)测量接地装置的接地电阻,并对测量结果进行分析比较。
    ④电气设备检修后,应检查接地线连接情况,是否牢固可靠。
    ⑤检查电气设备与接地线连接、接地线与接地网连接、接地线与接地干线连接是否完好。
    三、维护人员要求
    1认真观察
    通过眼睛的观察可以发现的异常现象有:破裂、断线;变形(膨胀、收缩、弯曲);松动;漏油、漏水、漏气;污秽;腐蚀;磨损;变色(烧焦、硅胶变色、油变黑);冒烟(产生火花);有杂质异物;不正常的动作等等。
    2耳听鼻闻
    设备由于交流电的作用而产生振动并发出特有的声音,并呈现出一定的规律性。如果仔细倾听这些声音,并熟练掌握声音变化的特点,就可以通过它的高低节奏,音色的变化,音量的强弱,是否伴有杂音等,来判断设备是否运行正常。
    电气设备的绝缘材料因过热而产生的特有的焦糊气味,大多数的人都能嗅到,并能准确地辨别。值班人员在进入配电室检查电气设备时,如果闻到了设备过热或绝缘材料烧焦而产生的气味时,就应着手进行检查,看看有没有冒烟变色的地方,听一听有没有放电闪络的声音,直到找出原因为止。闻气味也是对电气设备某些异常和缺陷比较灵敏的一种判别方法。


    3用手触摸 20220119154829280.jpg运行人员可用手触摸被检查的设备,来判断设备的缺陷和异常。应该强调的是,用手触试带电的高压设备是绝对禁止的。通过手摸,可以感觉出设备温度的变化和振动,如变压器的温度变化,局部发热;继电器的发热、振动等,都可以用触摸法检查出来。
    4了解运行状况
    设备检修人员向运行人员了解设备的运行状况,发生故障时的天气变化,负荷的人小,以往发生类似故障的记录及解决的办法等。通过这些“问”,可以较快地掌握设备运行的 基本的情况,便于检修人员快速完整地处理事故,避免事故查找工作进人误区而延长停电时间,扩大事故范围。

  2. 扬州金力电气专业生产的“大地网接地电阻测试仪”规格齐全,“大地网接地电阻测试仪”有良好的售后服务和优质的解决方案,欢迎您来电咨询“大地网接地电阻测试仪”详细信息!
