什么是“直流电阻测试仪”呢?

来源:扬州金力电气   添加时间:2023-05-25 08:53:14   浏览次数:247

什么是“直流电阻测试仪”呢?
直流电阻测试仪简介
英文名字: DC Resistance Tester.
直流电阻快速测试仪的产品别称:
直流电阻速测仪、变压器直流电阻测试仪、变压器绕组直流电阻测试仪、变压器直阻速测仪、变压器直阻快速测试仪、感性负载直流电阻速测仪、感性负载直流电阻快速测试仪、感性负载直流电阻测试仪
直流电阻测试仪用途
直流电阻测试仪是测量电力变压器、大型电机、互感器等各种感性负载的直流电阻及低压开关接触电阻、电线电缆或焊缝接口电阻的理想仪器。
直流电阻测试仪性能特点
1、测试速度快:本仪器大输出充电电流可达3A,测量时能有效地补偿大电感设备电流惯性,加速了铁芯饱和,从而缩短了充电时间,提高了测试速度,比传统仪器单、双臂电桥快几百倍。
2、准确度高:本仪器除了采用的四端子测量法外,而且还采用的恒流电源技术,使得对感性负载充电电流保持在一个相对的稳定值,抗感能力稳定,抗干扰能力强,进而保证了测量准确度。并且采用国外进口优质元器件,测量结果准确度高,重复性好。
3、测量范围广:电阻测量范围为1μΩ~2KΩ,量程广。
4、交直流两用:本仪器内附可充电电池组,交直流供电,便携式设计,使用、携带方便。
直流电阻快速测试仪概述
变压器绕组的直流电阻测试是变压器在交接、大修和改变分接开关后,必不可少的试验项目。通过测量变压器绕组的直流电阻,可以检查出引线的焊接或连接质量,绕组有无匝间短路或开路,以及分接开关的接触是否良好等情况。在以前对直阻的测量均采用QJ44双臂电桥来测量,而这类电桥的测量电流为毫安级,测量起来时间需要很长,而且精度也较低。为了改变这种状况,缩短测量时间以及减轻测试人员的工作负担,本公司开发了JL3007系列直流电阻快速测试仪。
变压器直流电阻测量是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目,能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。
直流电阻测试仪测量变压器绕组的直流电阻是一个很重要的试验项目,在《电力设备试验规程》中,其次序排在变压器试验项目的第二位,《规程》规定在变压器交接、大修、小修、变更分接头位置、故障检查及预试等,必须测量变压器绕组的直流电阻,其目的是:
1、检查绕组内部导线和引线的焊接质量
2、检查分接开关各个位置接触是否良好
3、检查绕组或引出线有无折断处
4、检查并联支路的正确性,是否存在由几条并联导线绕成的绕组发生一处或几处断线的情况
5、检查层、匝间有无短路的现象
直流电阻测试仪是新一代变压器直流电阻的测试仪器,它能根据不同型号的电力变压器自动选择测试电流,以快的速度显示测试结果。直流电阻测试仪并且具有充电、放电指示等功能,液晶显示器的采用使得该仪器人机界面良好,是直流电阻测试工作中的设备。

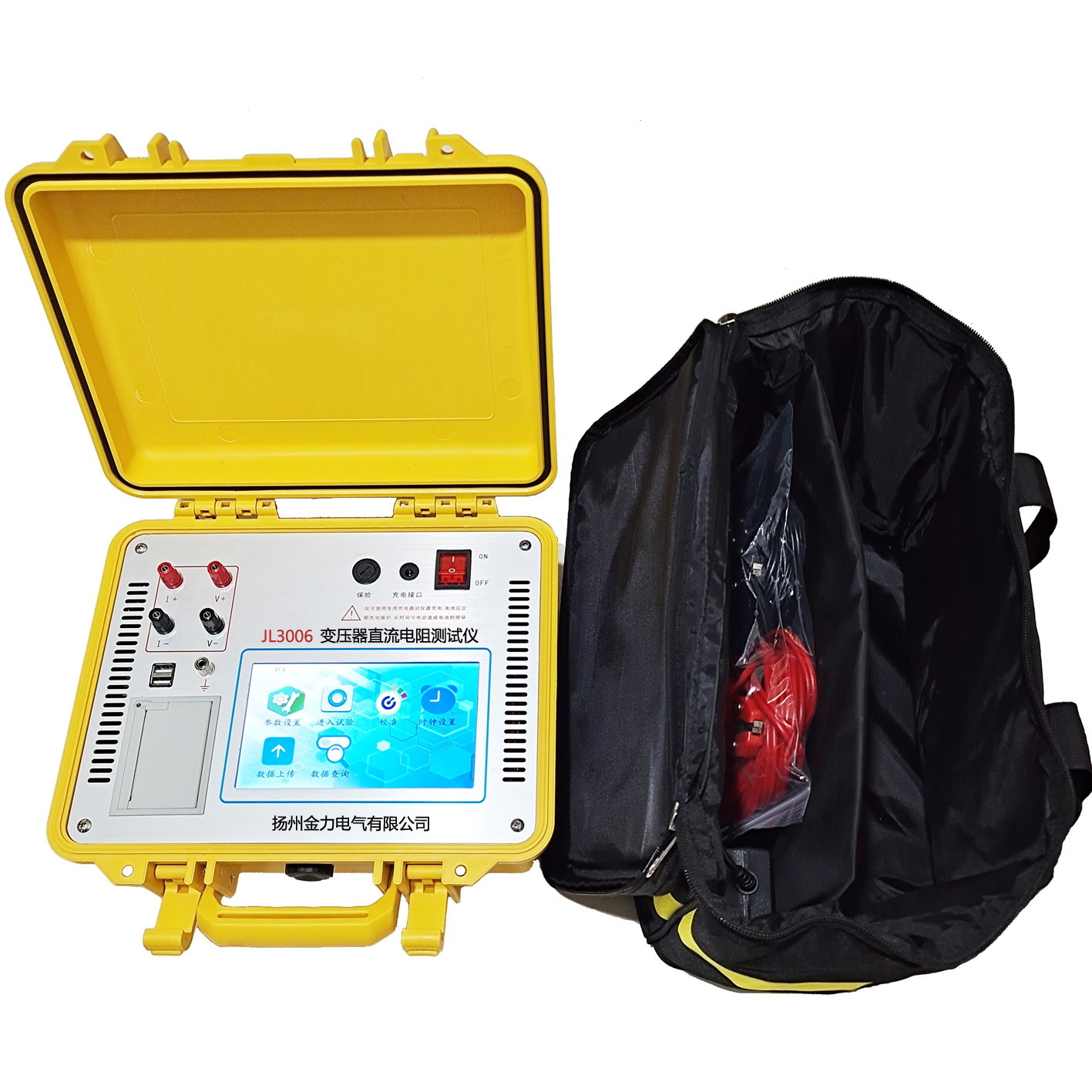

JL3006系列直流电阻快速测试仪是取代直流单、双臂电桥的高精度换代产品。仪器采用了的开关电源技术,其测量速度比电桥快一百多倍,显示部分由四位半LCD液晶显示测量结果,三位半LCD液晶显示环境温度或测试电流值,克服了其它同类产品由LED显示值在阳光下不便读数的缺点,同时具备了自动消弧功能。JL3006系列直流电阻快速测试仪具有测速快、精度高、显示直观、抗干扰能力强、体积小、耗电省、测试数据稳定可靠、不受人为因素影响等优点。仪器内装可充电电池组(12V),交直流两用,便于现场及野外测试。
JL3006系列直流电阻快速测试仪符合DLT 845.3-2004《电阻测量装置通用技术条件第3部分直流电阻测试仪》的要求。
信息来源:www.yzjldq.com   信息整理:扬州金力电气有限公司
